制造商：霍尼韦尔
产品编号：CC-PCF901
产品类型 : 控制防火墙模块
为多个 C 系列 FIM 提供高效的 FTE 电缆分配。

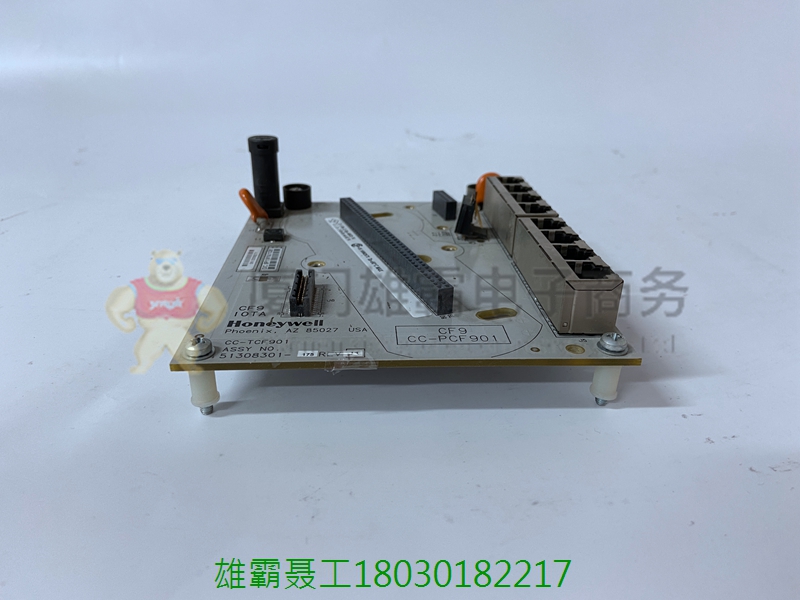

模块安装在 CF9 输入/输出终端组件 (IOTA) 上。
为机柜内网络节点提供 FTE 分配。(C300 控制器和 C 系列模块)
电源额定值：0.112A @ 24VDC
CC-TCF901 提供8个端口，用于与C系列机柜中的c300和C系列fim以及a系列机箱I/O机箱中的FTEB (FTE Bridge module)进行FTE连接。它有第9个端口，用于上行连接到监管FTE网络和2级控制区。通过以下方式提供网络安全
l拒绝控制不需要的所有以太网消息;
l当网络饱和时，下行端口的流量优先于上行端口的入端口流量
l只允许有效的符合C300的消息传递到C300域。
下表列出了为C系列控制系统提供FTE接口所需的控制防火墙组件。型号中的CC/DC前缀意味着组件的印刷配线板被涂覆以提供额外的环境保护，而CU前缀意味着电路板未涂覆。
CC-TDOB11 冗余DO IO端子板
CC-TDIL01 非冗余DI IO端子板
CC-TAOX11 冗余AO IO端子板
CC-TAIX11 冗余HLAI IO端子板
CC-PWRB01 冗余20A 直流电源模件
CC-PAIM01 LLMUX 模件 64通道
CC-PDOB01 DO 模件 32通道
CC-PDIS01 DI 模件 SOE功能 32通道
CC-PDIL01 DI 模件 32通道
CC-PAOX01 AO 模件 不支持Hart协议
CC-PAOH01 AO 模件 支持Hart协议 16通道
CC-PAIX01 HLAI 模件不支持Hart协议 16通道
CC-PAIH01 HLAI 模件 支持Hart协议 16通道
CC-TCNT01 C301 控制器底板
CC-PCNT01 C300 控制器
CC-TCF901 控制防火墙底板
