采用DI 24V模块(CC-TDIL01、CC-TDIL11)通道上报系统告警
您必须在控制策略中包含数字输入通道，以根据其pv生成和报告警报。典型的策略由一个控制模块组成，该模块包含DI通道块，其中每个PV(输出)连接到FLAGARRAY块的PVFL输入，该模块配置用于报警。
告警输入正常状态为ON。
有关以下主题，请参阅控制构建指南
•创建和保存控制模块
•创建一个基本功能块的实例
•配置告警

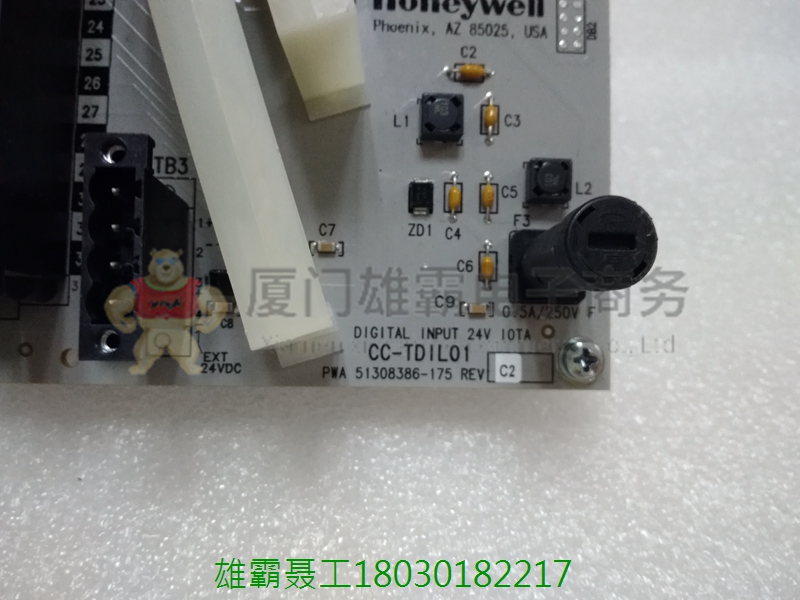

数字输入24V IOTA型号CC-TDIL01, CC-TDIL11
C系列数字输入24V IOTA板由以下信息和图形表示。访问以下部件的信息:
•模块
•极微小
•终端插件组件，以及
•融合
请参考“推荐备件”章节中的“数字输入24V”
现场接线和模块保护-数字输入24V模块(CC-TDIL01, CC-TDIL11)
现场布线由内部保护电路保护，该电路:
•允许内部或外部DI感测电源(现场选择使用跳线块TB3)
•允许短路保护输入场短路。适用于第2区非燃烧/第2区非电弧保护。
•允许每个信号在现场短路，而不会损坏模块或板。同一IOM上的其他通道不受影响。
•磁场驱动电流有限。允许输入短路。

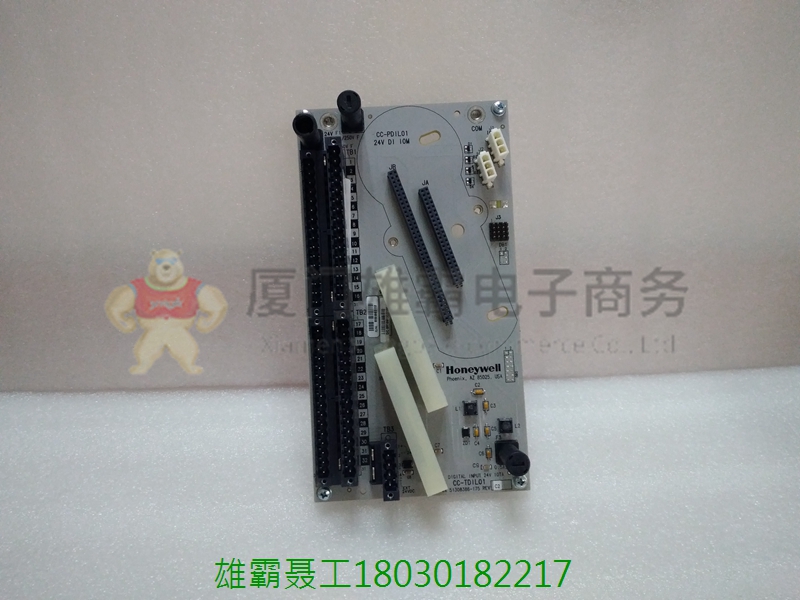

C系列24V数字输入9英寸，无冗余IOTA显示。
