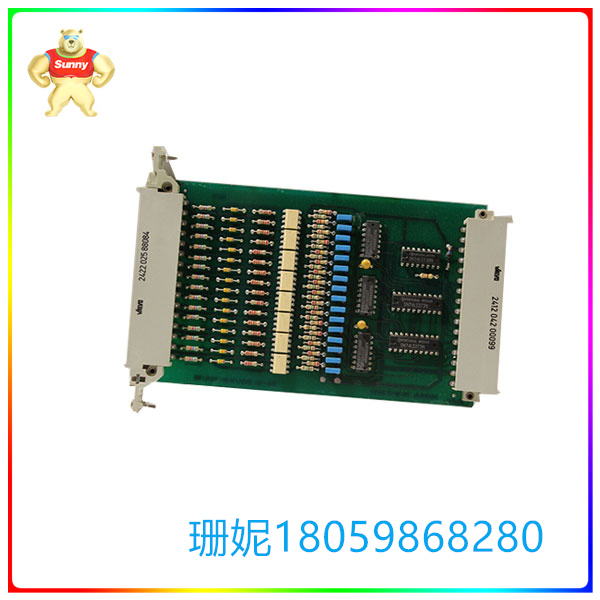

F3221 安全仪表系统 HIMA  微处理器控制的中央模件

【产品详情】

取决于系统型号的不同，有一个或两个由微处理器控制的中央模件。

中央模件上有两个RS485接口，传输率可达57600bps。

取决于系统型号的不同，有一个或两个用于串接、以太网或profibus-DP通讯的通讯接口模件。

在故障情况下，中央模件产生一个看门狗信号，用来切除可测试(Testable)输出模

件。

一个或两个电源模件(24VDC/5VDC)，用来提供中央模件的5VDC操作电压和输入/输出模件的控制电压。

安装在机架背面的电池，作为SRAM和中央模件上实时时钟的后备电源。

三个24VDC配电模件，用于输入与输出的供电，同时具有保护(熔断)功能。

数字与模拟信号输入和输出(I/O)模件使用的插槽，最多 13 个槽位。

1/O模件直接连到中央模件上，连接I/O总线所需的一切功能都集成在H41g中央模件中。

整体式电缆托架。

连接与断开 24VDC供电的辅助模件，用来给看门狗信号、熔断器、风扇运转监视及两台风扇供电。

用于系统、1/O级与用户程序信息的诊断显示和2个LED。

用于第二个中央模件快速存取的双口RAM。时钟与后备电池

I/O总线逻辑及与I/O模件的连接

安全看门狗

电源监视，可测试(5V系统电压)。

电池监视

F3221 安全仪表系统 HIMA  微处理器控制的中央模件

【英文介绍】

Depending on the system model, there are one or two central modules controlled by the microprocessor.

There are two RS485 interfaces on the central module, and the transmission rate can reach 57600bps.

Depending on the system model, there are one or two communication interface modules for serial, Ethernet, or profibus-DP communication.

In case of failure, the central module produces a watchdog signal that can be used to excise Testable output modes

A piece.

One or two power modules (24VDC/5VDC) to provide the 5VDC operating voltage of the central module and the control voltage of the input/output module.

A battery mounted on the back of the rack acts as a backup power source for the real-time clock on the SRAM and central module.

Three 24VDC distribution modules for input and output power supply with protection (fuse) function.

Slots for digital and analog signal input and output (I/O) modules, up to 13 slots.

The 1/O module is directly connected to the central module, and everything you need to connect the I/O bus is integrated in the H41g central module.

Integral cable bracket.

Connect and disconnect 24VDC powered auxiliary modules for watchdog signals, fuses, fan operation monitoring, and two fans.

Diagnostic display and 2 leds for system, 1/O level and user program information.

Two-port RAM for fast access to the second central module. Clock and backup battery

I/O bus logic and connection to I/O modules

Security guard dog

Power monitoring, testable (5V system voltage).

Battery monitoring
