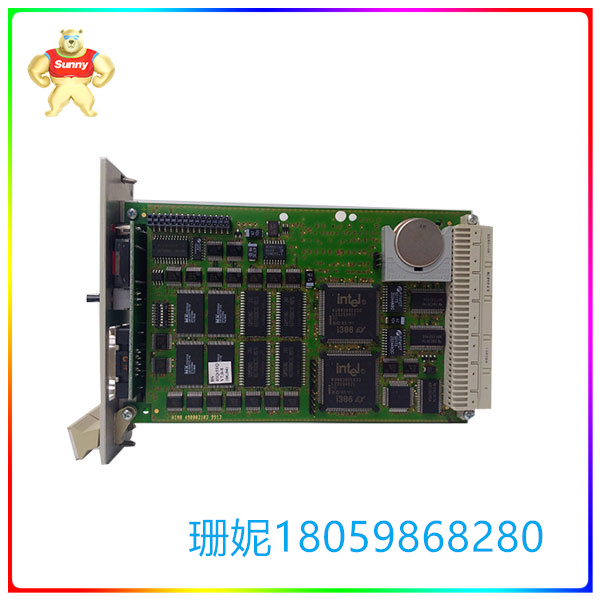

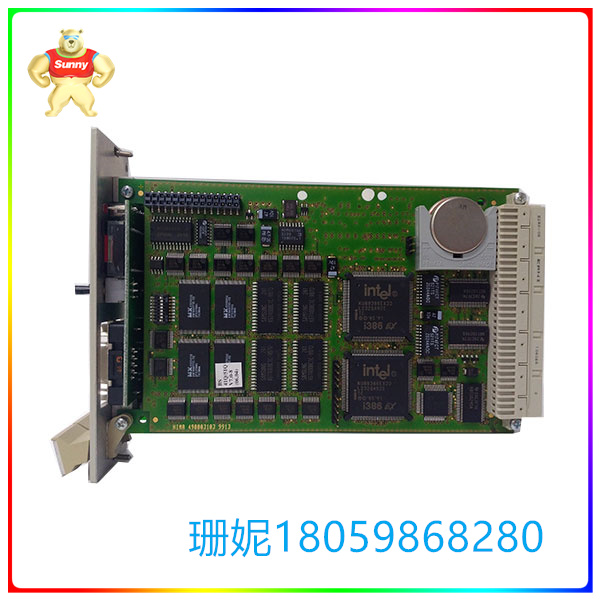

F8652X：中央模块
在 PES H41q-MS、-HS、-HRS、
安全相关，适用于符合 IEC 61508 的 SIL 3
微处理器 INTEL 386EX，32 位
时钟频率 25 MHz
每个微处理器的内存
操作系统 Flash-EPROM 1 MB
用户程序 Flash-EPROM 1 MB *
数据 SRAM 1 MB *
* 利用率取决于操作系统版本
接口 两个带电气隔离的串行接口 RS 485
诊断显示 带有可选信息的四位矩阵显示
故障关断 安全相关看门狗输出 24 V，
可加载高达 500 mA，短路保护
建筑两个欧洲标准PCB，
一块用于诊断显示的 PCB
空间要求 8 SU
运行数据 5 V / 2 A
通信模块 F 8627X 的应用：
– 中央模块与 PADT 的连接（ELOP II TCP）
– 连接到以太网网络中的其他通信伙伴（safethernet，
通讯协议）
通信从中央模块通过背板总线运行到通信
模块 F 8627X 和从 F 8627X 的以太网端口进入以太网网络，反之亦然。
中央模块的特点：
– 自学：来自操作系统 BS41q/51q V7.0-8 (05.31)
– ELOP II TCP：来自操作系统 BS41q/51q V7.0-8 (05.31)
有关巴士站的更多信息。 ，ELOP II TCP，加载操作系统和应用程序（自学）等。 对应于中央模块，您可以在 F8627X 的数据表以及 H41q/H51q 的操作系统手册和 H41q/H51q 的安全手册中找到。
启动和维护注意事项
– 缓冲电池的寿命（无电压馈送）：
TA = 25 °C 时 1000 天
TA = 60 °C 时 200 天
– 建议最迟在 6 小时后更换缓冲电池（运行中的 CPU）
年，或三个月内显示BATI
（锂电池，例如 CR 2477N 型，HIMA 部件号 44 0000018）
– 检查公共汽车站号。 和传输速率在开关 S1 的正确设置
– F 8652X 可用于替换以前的模块：F 8652、F 8652A 和 F 8652E！
