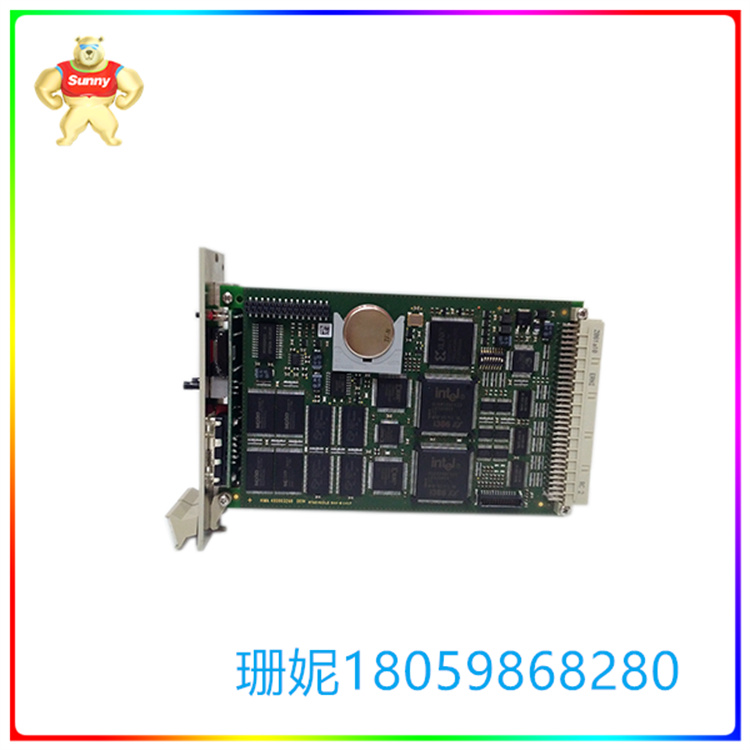

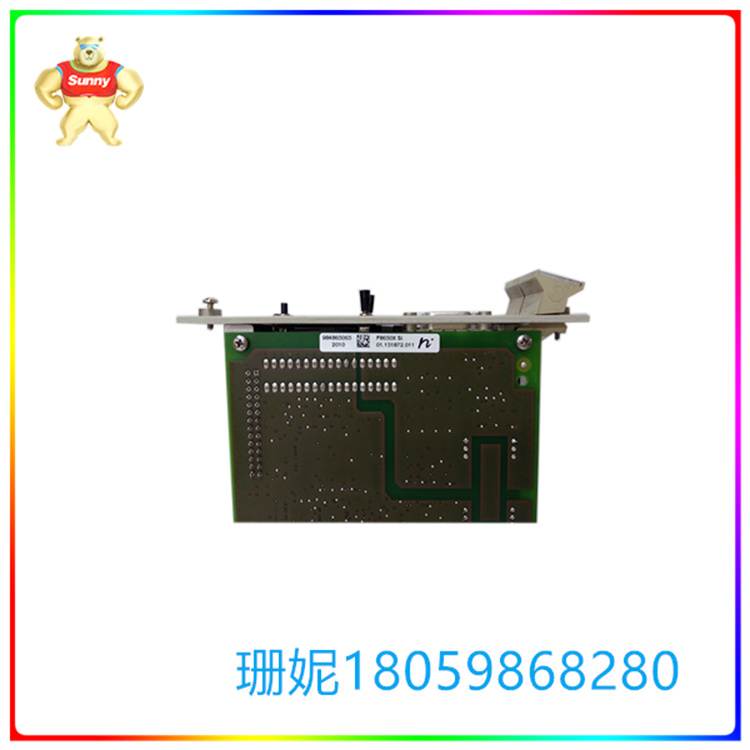

F8650X：中央模块
在 PES H51q-MS, -HS, -HRS,
安全相关，适用于符合 IEC 61508 的 SIL 3
微处理器 INTEL 386EX，32 位
时钟频率 25 MHz
每个微处理器的内存
操作系统 Flash-EPROM 1 MB
用户程序 Flash-EPROM 1 MB *
数据 SRAM 1 MB *
* 利用率取决于操作系统版本
接口 两个带电气隔离的串行接口 RS 485
诊断显示 带有可选信息的四位矩阵显示
故障关断 安全相关看门狗输出 24 V，
通信模块 F 8627X 的应用：
– 中央模块与 PADT 的连接(ELOP II TCP)
– 连接到以太网网络中的其他通信伙伴(safethernet，
通讯协议)
通信从中央模块通过背板总线运行到通信
模块 F 8627X 和从 F 8627X 的以太网端口进入以太网网络，反之亦然。
中央模块的诊断显示
– 四位字母数字显示，
– 两个用于一般错误显示的 LED(CPU 用于中央模块，IO 用于可测试
输入/输出模块)，
– 两个拨动开关请求详细的错误信息，
– 按钮 ACK 重置错误指示;
失败时停止 ACK 的行为就像重新启动系统一样。
有关诊断显示和错误代码列表的更多信息，请参阅文档“操作系统 BS 41q/51q 的功能”(也在 ELOP II CD 上)。
启动和维护注意事项
– 缓冲电池的寿命（无电压馈送）：
TA = 25 °C 时 1000 天
TA = 60 °C 时 200 天
– 建议最迟在 6 小时后更换缓冲电池（运行中的 CPU）
年，或三个月内显示BATI
（锂电池，例如 CR 2477N 型，HIMA 部件号 44 0000018）
– 检查公共汽车站号。 和传输速率在开关 S1 的正确设置
– 重要提示：将 F8650 升级到 F8650X 模块时，风扇概念也必须 被改变！
