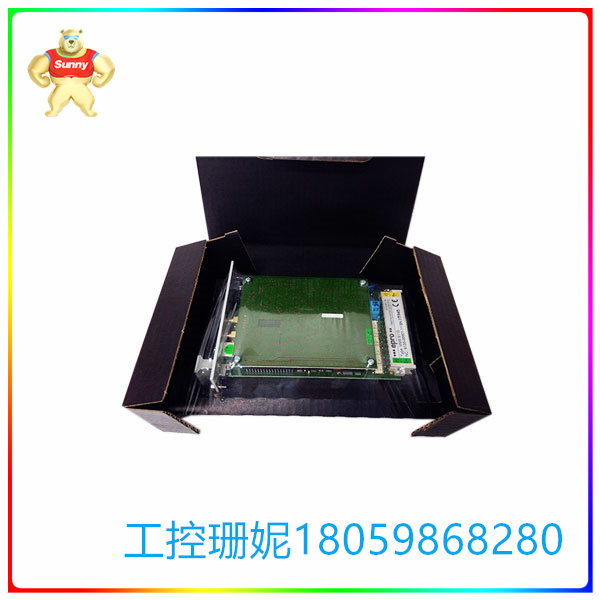

MMS6110现货 双通道轴振测量模块 德国EPRO销售
产品描述
双通道轴振动测量模块MMS6110, 使用涡流传感器的输出测量轴径向的相对振动,每个通道可独立使用:这种模块的测量可以和其它模块的测量一起组成涡轮机械保护系统, 以及作为输入提供给分析诊断系统、现场总线系统、分散控制系统、电厂/主计算机、网络如:WAN/LAN网、以太网。对于蒸汽机、燃汽机、水轮机、压缩机、风扇、离心机以及其它涡轮机械,使用本系统可提高使用效率、运行安全性和延长机械使用寿命。
特点
双通道轴振动测量模块,监测轴的径向相对振动。
可在运行中更换,可单独使用,冗余电源输入。
扩展的自检功能,内置传感器自检功能,口令保护操作级。
适用涡流传感器PR642./..系列加前置器CON0X1。
RS232/485端口用于现场组态及通讯,可读出测量值。
内置线性化处理器。
记录和存储*近一次起/停机的测量数据。
1. 信号输入
MMS6110有两路独立的涡流传感器信号输入: SENS 1H(z8)/SENS 1L(z10)和SENS 2H(d8)/SENS 2L(d10)。与之匹配的传感器为德国epro公司生产的PR642X 系列涡流传感器和配套的前置器。也可使用其它厂家生产的同类型传感器。输入电压范围为-1…-22 V dc 。
传感器信号可以在模块前面板上SMB接口处测到。 此外模块还备有键相信号输入(必须大于13V),该信号是速度控制方式及频谱分析所必需的。
2. 信号输出
a. 特征值输出 模块有两路代表特征值的电流输出:I1+(z18)/ I1-(b18)和I2+(z20)/ I2-(b20),可设定为0…20mA或4…20mA。在Smax和Sppmax模式下,两个通道的输出是相同的。 模块有两路代表特征值的0…10 V电压输出EO 1(d14)/ EO 2(d16)。
b. 动态信号输出 模块提供两路0…20 Vpp动态信号输出AC1(z14)/ AC2(z16)用于频谱分析。 0…20 Vpp相当于特征值的量程。
c. 模块提供两路0…10 V dc 电压输出NGL1(z12)/ NGL2(d12)。 该输出与传感器和被测面的距离成正比。
