A6500-SR 系统框架 19 英寸 A6500-SR, A6500-RR用于安装在 19 英寸机箱中的 AMS 6500 ATG 系统框架
背面的 PCB 带有连接器并提供必要的连接
背面的接线端子需要后部访问
我们提供 2 种设计选择
A6500-SR版：
最大框架占用率：11x A6500-UM/TP、1x A6500-RC、2x A6500-CC
最常用的变体
A6500-RR 设计：
最大框架占用率：9x A6500-UM/TP、2x A6500-RC、2x A6500-CC
两个继电器卡的输入并联
其余 12 个输入输出到外部信号连接器
两个继电器卡可以不同或相同的方式编程

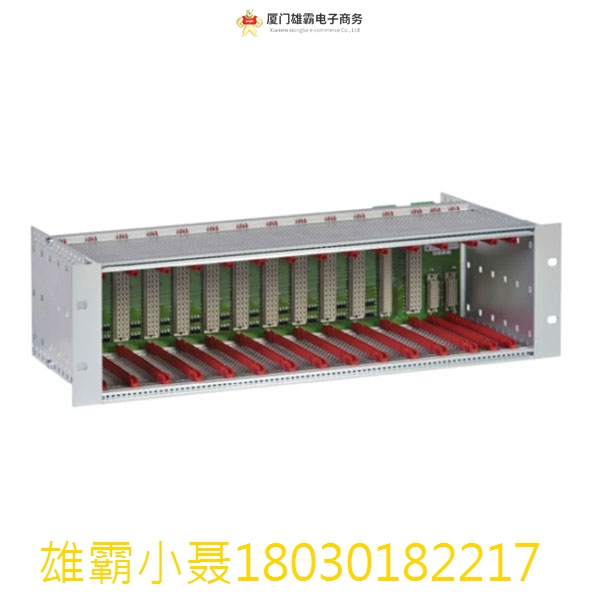

A6500-SR系统机架
A6500-SR系统机架是AMS6500ATG机械保护系统的一部分。它是一个19“机架(宽度为84HP，高度为3RU)系统机架最多可安装11个保护卡(双通道A6500-UM通用测量卡和/或四通道A6500-TP温度处理卡)、一个A6500-RC继电器卡和一个A6500-CC通信卡--两个通信卡用于冗余通信。
系统机架的后部配备了用于连接输入和输出信号的推入式弹黄笼连接器，D-Sub连接器用于提供传感器原始信号，滑动开关用于配置按键信号和二进制输入。
11个保护卡插槽中的每一个都有4个8极弹簧笼连接器，用于连接多种传感器类型 (涡流传感器压电传感器、地震传感器、RTD等)、二进制输入、二进制输出(功能输出)、电流输出和脉冲输出。测量通道和所有其他功能的可用数量取决于安装的卡。
您可以使用第二个系统机架将系统扩展到6RU系统。在这种情况下，第一个机架的Com卡将用于两个系统机架。
用于 AMS 6500 ATG 的 AMS A6500-SR 系统机架
A6500-SR 系统机架是 AMS 6500 ATG 机械保护系统的一部分。它是一个 19" 机架(84HP 宽和 3RU 高)。系统机架允许您安装多达 11 个保护卡(两通道 A6500-UM 通用测量卡和/或四通道 A6500-TP 温度过程卡)，一个 A6500 -RC 中继卡和一张 A6500-Com 卡 - 两张用于冗余通信的 Com 卡。
规格
标称电源电压24 伏
直流电限制19 至 32V 直流
插槽功耗<100 瓦
功耗输出<150 瓦
重量2,400 克(5.291 盎司)
工作温度-20 至 70°C(-4 至 158°F)
储存温度-40 至 85°C(-40 至 185°F)
相对湿度5-95%，非冷凝
震惊150 m/s²，每轴 4,000 次冲击
振动0.15 毫米(10 至 55 赫兹)，20 m/s²(55 至 150 赫兹)
