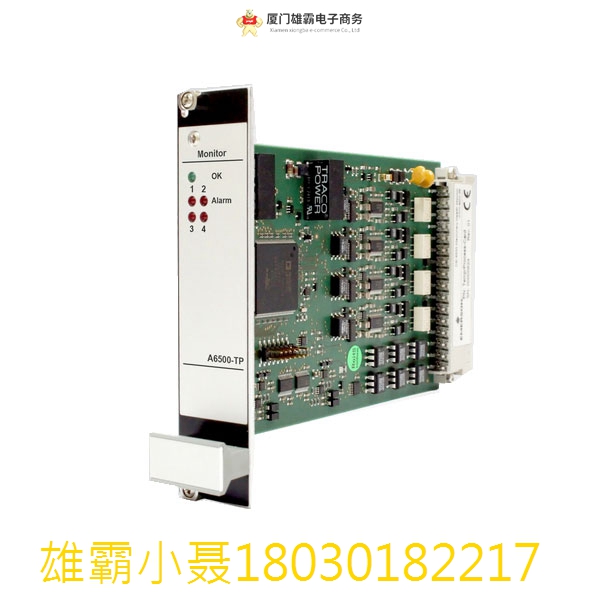

A6500-TP 温度过程卡是 AMS 6500-ATG 机器保护系统的一个组件。该卡配备 4 个测量通道，用于使用热电偶或电阻温度检测器 (RTD) 进行温度测量，以及用于测量过程信号 0 -1 V、0 - 10 V 或 0/4 - 20 mA 标准信号。
规格
电压过程输入范围0 至 10 伏
电压过程输入精度满刻度的 ±1%
电压过程输入阻抗>100k&8486;
当前过程输入范围0/4 是 20 毫安
当前过程输入精度满刻度的 ±1%
当前过程输入阻抗<200k&8486;
工作温度-20 至 70°C(-4 至 158°F)
储存温度-40 至 85°C(-40 至 185°F)
相对湿度5-95%，非冷凝
震惊150 m/s²，每轴 4,000 次冲击
振动0.15 毫米(10 至 55 赫兹)，20 m/s²(55 至 150 赫兹)
静态信号卡 A6500-TP用于监控温度和过程信号的 4 通道测量卡
4 个电流输出
6 个用于极限评估的二进制输出
2 个数字输入和 6 个数字输出
四通道配置：
可配置电压输入 0...1 V 或 0...10 V
可配置电流输入 0/4...20 mA
使用电阻温度计 Pt100、Ni100、Ni120、Cu10 进行温度测量
八通道配置：
热电偶 E、J、K、N、T 的温度测量
冷端补偿 (CJC) 对所有通道通用
A6500 TP卡没有自带CJC温度传感器
其中一个通道可用于 CJC，它是用 RTD 测量的
A6500-TP温度处理卡是AMS6500ATG机器保护系统的组成部分。该卡配有4个测量通道用于热电偶或电阻温度检测器RTD的温度测量，以及0-1V、0-10V或0/4-20mA标准信号的过程信号测量。除此之外，该卡还包含2个数字输入和6个数字输出。测量信号通过内部RS485总线传输到A6500-CCCom Card，并转换为Modbus RTU和ModbusTCP/IP协议，以便进一步传输到主机或分析系统。此外，Com Card通过面板上的USB插槽提供通信，用于连接到PC/笔记本电脑，以配置保护卡和可视化测量结果。除此之外，测量结果可以通过模拟输出输出0/4至20毫安这些输出有一个共同的接地，并与系统电源电隔离。A6500-TP温度处理卡的操作在A6500-SR系统机架中进行，该系统机架还提供电源电压和信号的连接。A6500-TP温度处理卡提供以下功能:
RTD温度测量
使用带内部和外部冷端补偿的热电偶进行温度测量
剥量0-1V、0-10V或0/4-20标准过程信号妈
利用两个数字输入采集数学信号
每个测量通道的模拟值通过4个电流输出输出0/4-20mA
通过6个数字输出输出报警，可以以任何方式配置测量通道
