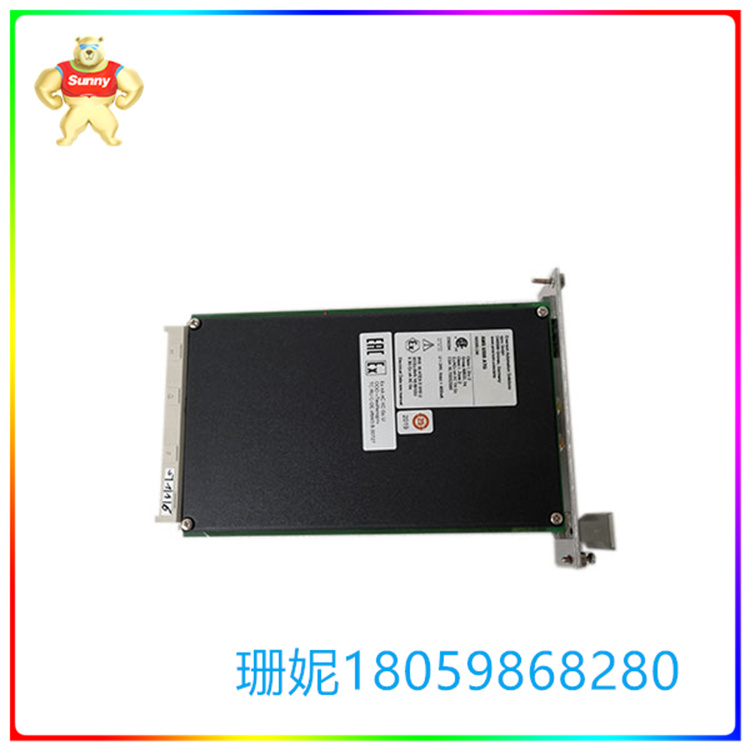

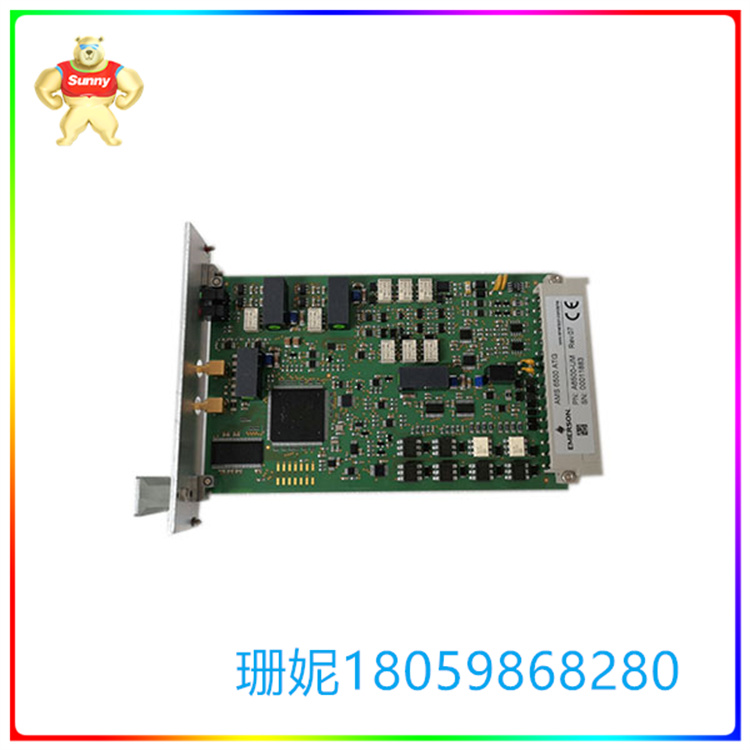

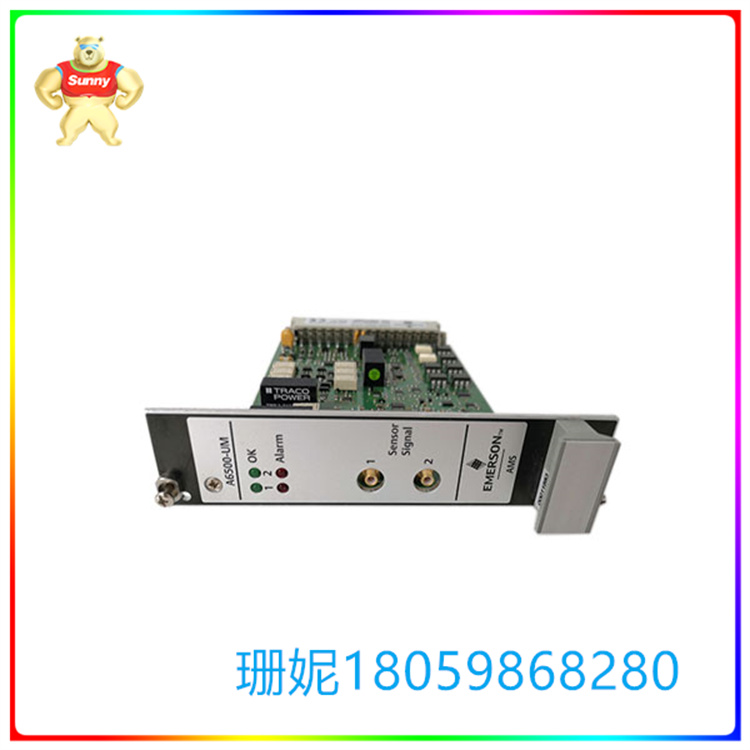

A6500-UM 通用测量卡是 AMS 6500 ATG 机械保护系统的一个组件。该卡配备 2 个传感器输入通道(独立或组合，根据所选的测量模式)与最常见的传感器一起工作，如涡流、压电(加速度计或速度计)、地震(电动)、LF(低频轴承振动) 、霍尔效应和 LVDT(结合 A6500-LC)传感器。
规格
输入数5个
逻辑低电平0V 至 3V
逻辑高电平13 V 至 32 V，开路
额定数字输入电流1毫安
额定数字输入功率24毫瓦
重量200 克独家包装
工作温度-20 至 70°C(-4 至 158°F)
储存温度-40 至 85°C(-40 至 185°F)
相对湿度5-95%，非冷凝震惊150 m/s²，每轴 4,000 次冲击
振动0.15 毫米(10 至 55 赫兹)，20 m/s²(55 至 150 赫兹)
A6500-UM用于监测振动、位移和旋转的卡
符合 API 670 的安全特性
预测功能，包括 FFT、PeakVue 和带通滤波器
两个传感器的独立短路保护电源
两个通道可以独立或组合工作
独立频道的特点：
绝对振动(加速度、速度、振幅)
转子相对振动(振幅)
静态进给(可选择线性化多达 32 个段)
活塞机连杆的位置，阀门的位置
速度 /相位标记(不能与其他测量结合)
双通道组合功能(2个传感器用于1个测量量)：
相对转子振动，矢量 Smax
绝对转子振动(振幅)
锥体位移测量(可线性化)
通过串联的 2 个传感器连续进行位移测量(可以进行线性化)
每个通道的 A6500-UM 卡输出：
1x 模拟 0/4...20 毫安
1x 二进制 24V，通道正常
2x 二进制 24V，达到极限
1x 用于振动诊断的原始传感器信号
A6500-UM通用测量卡是CSI 6500 ATG机械保护系统的一个组成部分。该卡配备了2个传感器输入通道(独立或组合，根据所选的测量模式)，可与最常见的传感器一起工作，如涡流、压电(加速度计或速度计)、地震(电动力)、LF(低频轴承振动)、霍尔效应和LVDT(与A6500-LC结合)传感器。除此之外，该卡包含5个数字输入和6个数字输出。测量信号通过内部rs485总线传输到A6500-CC Com卡，并转换为Modbus RTU和Modbus TCP/ IP协议，进一步传输到主机或分析系统。此外，Com卡通过面板上的USB插座提供通信，用于连接PC/笔记本电脑进行卡的配置和测量结果的可视化。除此之外，测量结果可以通过模拟输出0/4 - 20 mA输出。这些输出有一个共地，并且与系统电源电隔离。A6500-UM通用测量卡的操作在A6500-SR系统机架中完成，并提供电源电压和信号的连接。A6500-UM通用测量卡具有以下功能:
轴绝对振动
轴相对振动
轴偏心率
壳体压电振动
推力和杆位
双通道、3U尺寸、单插槽插件模块可将机柜空间需求从传统的四通道6U尺寸卡减少一半。
符合AP1670标准的热插拔模块
远程可选择的限制倍增和跳闸旁路。
前后缓冲昂比例输出。0/4-20mA的输出电流
自检设施包括监控硬件、电源输入硬件、温度传感器。和电缆。
