5069-OW16 继电器输出模块 分布式 I/O 组件

☆型号：5069-OW16 继电器输出模块 分布式 I/O 组件

【产品详情】

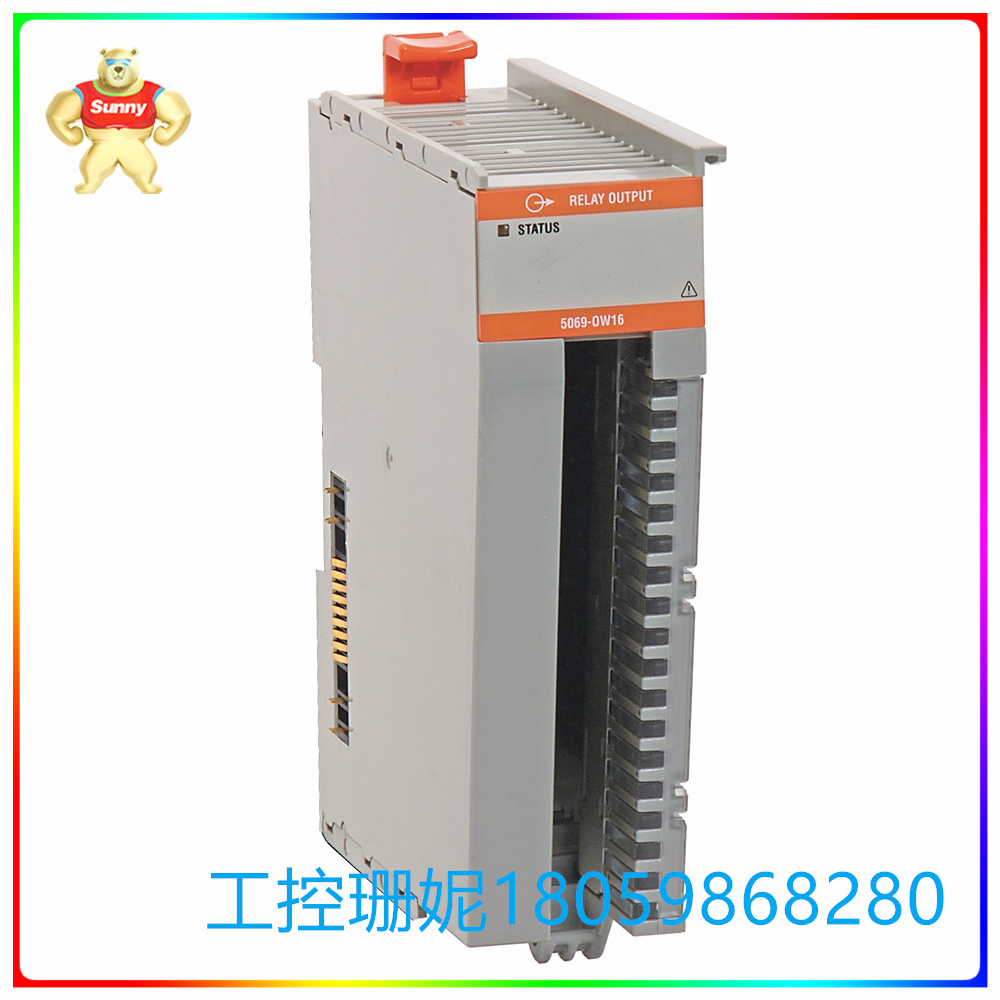

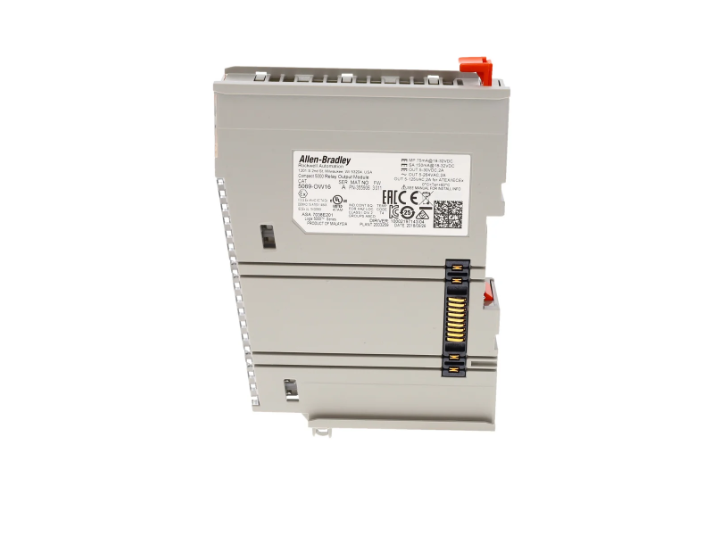

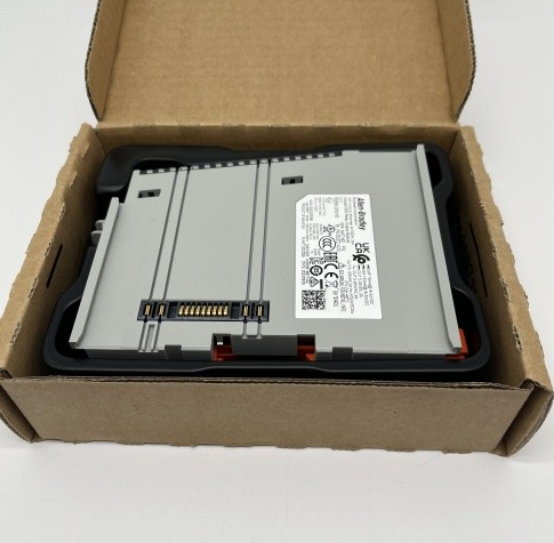

Allen-Bradley 5069-OW16 是一款继电器输出模块.该模块具有十六 （16） 个 A 型或常开 （N.O.） 继电器输出通道，额定输出电压范围为 5-125V DC 和 5-264V AC。输出通道分为两 （2） 个输出组，每个通道有八 （8） 个通道。

5069-OW16 是 Compact 5000 I/O 产品系列的一部分，可直接兼容 CompactLogix 5380 和 Compact GuardLogix 5380 控制器。5069-OW16 可以用作这些控制器的本地和分布式 I/O 组件。此外，该模块可以与其他 ControlLogix 控制器一起用作分布式 I/O 组件。

5069-OW16 的额定电流输出为每组 8 A，每通道 16 A，两个信号转换的开关延迟时间为 10 ms。它的最大初始接触电阻为 30 m？平均反弹时间为 500 μs。每个通道的开关频率为每 3 秒 1 次操作或额定负载下的 0.3 Hz。该模块的额定触点寿命为 300K 周期电阻负载和 100K 周期感性负载。

继电器额定值为每通道 2 A 电阻 @ 5...30V 直流;每通道 2 A 电阻 @ 5...264V 交流电，50/60 赫兹;每通道 2 个通用 @ 5...250V 交流电，50/60 Hz 和 2 A @ 5...125V AC，ATEX/IECEx，而模块的先导占空比额定值为每通道 5-240V AC、50/60 Hz、C300 先导占空比和每通道 5-125V DC、R150 先导占空比。该模块不带内部保险丝，因此可能需要安装外部保险丝。

 ☆型号：5069-OW16 继电器输出模块 分布式 I/O 组件

【英文介绍】

Allen-Bradley 5069-OW16 is a relay output module. The module has sixteen (16) Type A or normally open (N.O.) relay output channels with rated output voltage ranges of 5-125V DC and 5-264V AC. The output channels are divided into two (2) output groups, each with eight (8) channels.

The 5069-OW16 is part of the Compact 5000 I/O product family and is directly compatible with CompactLogix 5380 and Compact GuardLogix 5380 controllers. The 5069-OW16 can be used as both local and distributed I/O components for these controllers. In addition, the module can be used as a distributed I/O component in conjunction with other ControlLogix controllers.

The 5069-OW16 has A rated current output of 8 A per group, 16 A per channel, and a switching delay time of 10 ms for both signal conversions. Its maximum initial contact resistance is 30 m. The average rebound time is 500 μs. The switching frequency of each channel is 1 operation every 3 seconds or 0.3 Hz at rated load. The module has a rated contact life of 300K cycle resistive load and 100K cycle inductive load.

Relay rating is 2 A resistance @ 5 per channel... 30V DC; 2 A resistance @ 5 per channel... 264V AC, 50/60 Hz; 2 general-purpose @5 per channel... 250V AC, 50/60 Hz and 2A@ 5... 125V AC, ATEX/IECEx, and the module's pilot duty cycle rating is 5-240V AC per channel, 50/60 Hz, C300 pilot duty cycle and 5-125V DC/R150 pilot duty cycle per channel. The module does not come with an internal fuse, so an external fuse may need to be installed.
