2711-K10C20/E 有源矩阵薄膜电阻器 人机界面 （HMI） 设备

☆型号：2711-K10C20/E 有源矩阵薄膜电阻器 人机界面 （HMI） 设备

【产品详情】

技术参数 2711-K10C20

制造者 罗克韦尔自动化

应用程序内存： 1008K 字节（应用程序屏幕）

背光： 100,000 小时 LED 背光寿命

分辨率： 640 x 480 像素

显示区域： 211 x 158 毫米（8.3 x 6.2 英寸）

显示类型： 有源矩阵薄膜电阻器（TFT），带冷阴极荧光（CCF）背光

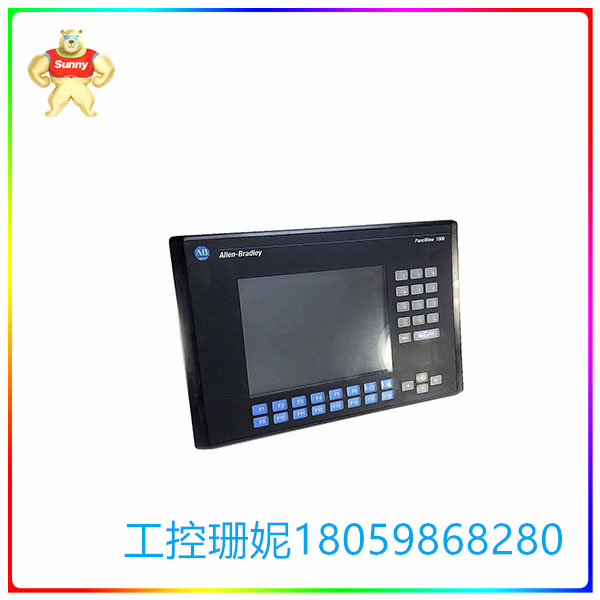

2711-K10C20 是 Allen-Bradley 的 PanelView 图形操作终端。该终端主要用于实现操作员与机器之间的实时交互，因此，它通常被称为人机界面（HMI）。

除了现在通常被称为人机界面 （HMI） 设备外，以前用于指代该设备的术语是人机界面 （MMI）。该设备提供执行必要交互的基本功能;图形显示、操作界面和数据通信。

过程显示由带冷阴极荧光 （CCF） 背光的 10 英寸有源矩阵薄膜电阻器 （TFT） 提供。该显示屏的分辨率为 640 x 480 像素，显示尺寸为 211 x 158 毫米（8.3 x 6.2 英寸）。

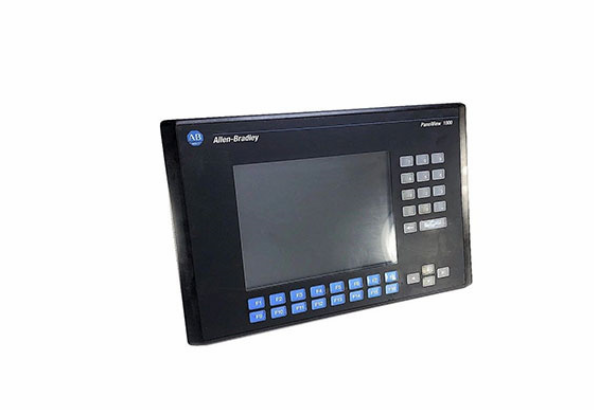

操作界面由嵌入式键盘组件提供，该组件由 F1 至 F16 功能键组成，这些功能键是完全可编程的，光标键可以移动光标并突出显示显示列表、选择数字条目或在 HMI 配置模式下使用。它还具有数字输入键。

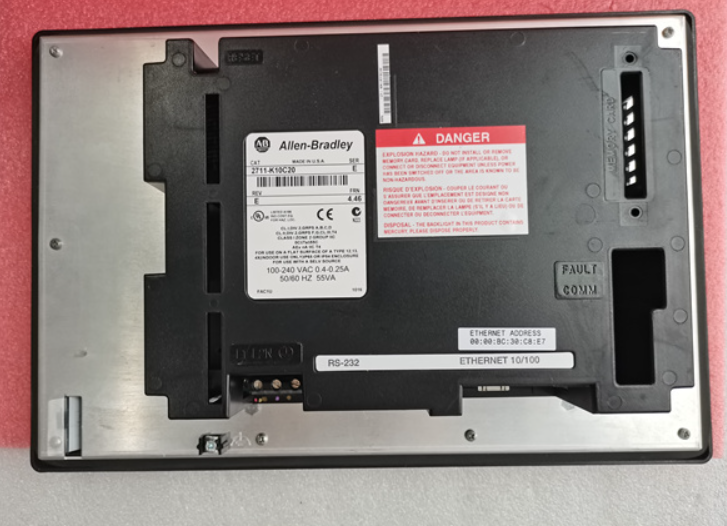

2711-K10C20 的嵌入式通信接口包括一 （1） 个支持 10/100 mbps 传输速率的以太网 I/P 端口和一个专门用于打印机接口的独立 RS232 通信接口。

此外，2711-K10C20 由 85-264 VAC 的外部电源电压供电，频率范围为 47-63 Hz，功耗为 55VA。

本机的额定输入功率为 85 至 264 伏交流电，锐利的多色显示屏尺寸为 10.1 英寸。它还配备了一个键盘，操作员可以使用它来输入信息和数据，以及用于通信目的的以太网和打印机 （RS-232） 端口。该终端具有 256 KB 的标准存储器容量和 1008 KB 的非易失性存储器容量。

☆型号：2711-K10C20/E 有源矩阵薄膜电阻器 人机界面 （HMI） 设备

【英文介绍】

Technical parameters 2711-K10C20

Manufacturer Rockwell Automation

Application memory: 1008K bytes (application screen)

Backlight: 100,000 hours LED backlight life

Resolution: 640 x 480 pixels

Display area: 211 x 158 mm (8.3 x 6.2 in)

Display type: Active matrix thin film resistor (TFT) with cold cathode fluorescence (CCF) backlight

The 2711-K10C20 is Allen-Bradley's PanelView graphics terminal. The terminal is mainly used to enable real-time interaction between the operator and the machine, so it is often referred to as the Human Machine interface (HMI).

In addition to what is now commonly referred to as a human machine interface (HMI) device, the term previously used to refer to the device was Human Machine interface (MMI). The device provides the basic functions to perform the necessary interactions; Graphical display, operating interface and data communication.

The process display is provided by a 10-inch active matrix thin film resistor (TFT) with a cold cathode fluorescence (CCF) backlight. The display has a resolution of 640 x 480 pixels and a display size of 211 x 158 mm (8.3 x 6.2 inches).

The operating interface is provided by an embedded keyboard component consisting of F1 to F16 function keys that are fully programmable and the cursor keys can move the cursor and highlight the display list, select a number entry, or be used in HMI configuration mode. It also has numeric input keys.

The 2711-K10C20's embedded communication interface consists of one (1) Ethernet I/P port supporting 10/100 mbps transmission rates and a separate RS232 communication interface dedicated to the printer interface.

In addition, the 2711-K10C20 is powered by an external supply voltage of 85-264 VAC, with a frequency range of 47-63 Hz and a power consumption of 55VA.

The unit has a rated input power of 85 to 264 volts AC and a sharp, multi-color display size of 10.1 inches. It is also equipped with a keyboard that the operator can use to enter information and data, as well as Ethernet and printer (RS-232) ports for communication purposes. The terminal has a standard memory capacity of 256 KB and a non-volatile memory capacity of 1008 KB.

☆型号：2711-K10C20/E 有源矩阵薄膜电阻器 人机界面 （HMI） 设备
