1762-L40BXBR 可编程逻辑控制器  具有紧凑的组件

【产品详情】

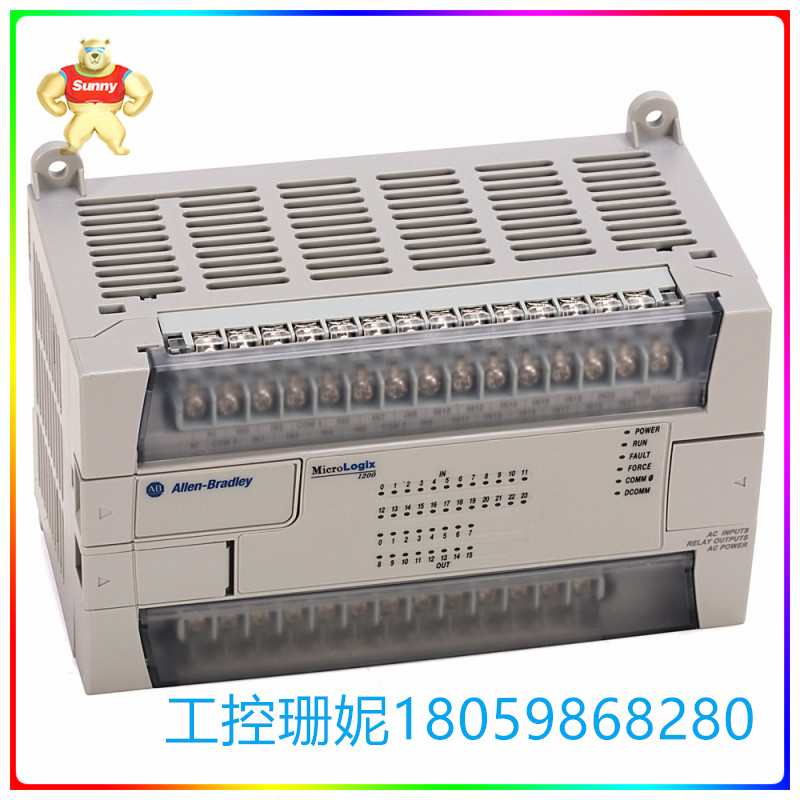

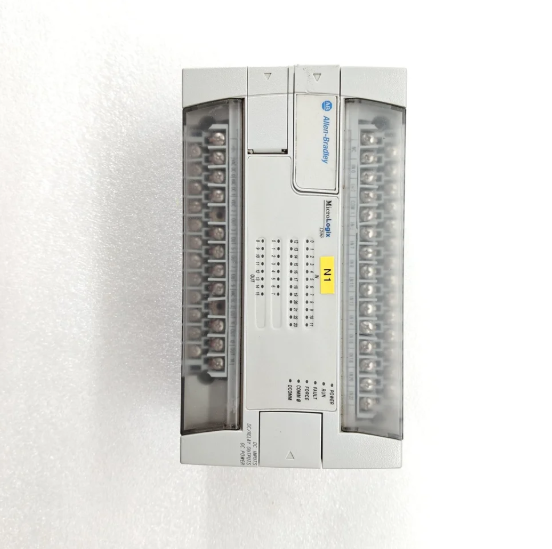

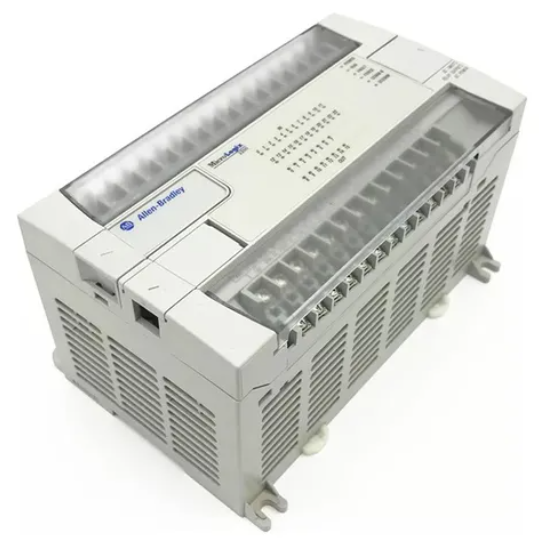

Allen-Bradley 1762-L40BXBR 是一款可编程逻辑控制器 （PLC），属于 MicroLogix 1200 控制器系列。该控制器共有 40 个 I/O 通道，特别是二十 （20） 个 24VDC 灌电流/拉电流输入、四 （4） 个快速 24VDC 输入、八 （8） 个继电器、七 （7） 个 24VDC FET 和一 （1） 个高速 24VDC FET 输出。此外，它还具有两 （2） 个微调电位器，可配置为修改内部寄存器和存储器寄存器，以实现仿真和控制目的。

1762-L40BXBR 具有紧凑的组件，支持安装多达六 （6） 个 1762 扩展 I/O 模块。该控制器还配有两 （2） 个通信端口，特别是一 （1） 个编程端口和一 （1） 个主通信接口。主通信接口可用于与人机界面 （HMI）、监控数据采集 （SCADA） 系统、网关、转换器和智能电子设备 （IED） 连接。它可用于各种行业的微型和小型应用。

1762-L40BXBR 的工作温度要求为 +0°C 至 +55°C（+32°F 至 +131°F），存储温度为 -40°C 至 +85°C（-40°F 至 +185°F），相对湿度为 5% 至 95%，相对湿度为 5% 至 95%（非冷凝）。该控制器支持面板或DIN导轨安装，工作振动为10至500 Hz，5G，0.030英寸。最大峰峰值，每个轴 2 小时，冲击等级为 30G;每个方向、每个轴 3 个脉冲。

其继电器输出可支持最大 1440VA 的负载，每组通用额定值最大电流为 8A，在 150V 时每点负载总电流为 30A。继电器输出还具有 10 毫秒的最短关断/导通时间，继电器寿命为 20,000,000 次，每点最小负载为 10mA。1762-L40BXBR 在输入组到背板之间以及 FET 输出组到背板之间具有 75 伏直流隔离电压，在 1200 伏交流电下进行了 1 秒的介电测试，继电器输出组和继电器输出组之间具有 IEC 2 类增强绝缘和 FET 输出组隔离，在 1836 伏交流电下测试了 1 秒。该控制器的工作温度范围为 32 至 131 华氏度，非冷凝相对湿度为 5% 至 95%，存储温度为 -40 至 185 华氏度。1762-L40BXBR 设计用于承受 30G 的最大工作冲击和 10 至 500 赫兹的 5G 振动。它重约 1.1 千克（2.4 磅），净尺寸为 90 x 160 x 87 毫米，通过了 UL、c-UL 和 CE 认证。

1762-L40BXBR 可编程逻辑控制器  具有紧凑的组件

【英文介绍】

The Allen-Bradley 1762-L40BXBR is a programmable logic controller (PLC) that belongs to the MicroLogix 1200 controller family. The controller has a total of 40 I/O channels, specifically twenty (20) 24VDC feed/pull current inputs, four (4) fast 24VDC inputs, eight (8) relays, seven (7) 24VDC FETs, and one (1) high-speed 24VDC FETs. In addition, it features two (2) trimmer potentiometers that can be configured to modify internal registers and memory registers for simulation and control purposes.

The 1762-L40BXBR features compact components that support the installation of up to six (6) 1762 extended I/O modules. The controller is also equipped with two (2) communication ports, in particular one (1) programming port and one (1) main communication interface. The main communication interface can be used to connect to human machine interface (HMI), supervisory control data acquisition (SCADA) systems, gateways, converters and intelligent electronic devices (IEDs). It can be used for micro and small applications in a variety of industries.

The 1762-L40BXBR requires an operating temperature of +0°C to +55°C (+32°F to +131°F), a storage temperature of -40°C to +85°C (-40°F to +185°F), and a relative humidity of 5% to 95%. The relative humidity is 5% to 95% (non-condensing). The controller supports panel or DIN rail mounting and operates with vibration from 10 to 500 Hz, 5G, 0.030 inches. Maximum peak value, 2 hours per axis, impact level of 30G; 3 pulses per direction, per axis.

Its relay output can support loads up to 1440VA, with a maximum current of 8A per group of universal ratings and a total current of 30A per point load at 150V. The relay output also has a minimum off/on time of 10 milliseconds, a relay life of 20,000,000 times, and a minimum load of 10mA per point. The 1762-L40BXBR has a 75-volt DC isolation voltage between the input group and the backplane and the FET output group to the backplane, a 1-second dielectric test at 1200 volts AC, IEC Class 2 enhanced insulation and FET output group isolation between the relay output group and the relay output group, It was tested for 1 second at 1836 volts AC. The controller operates in a temperature range of 32 to 131 degrees Fahrenheit, non-condensing relative humidity of 5 to 95 percent, and storage temperatures of -40 to 185 degrees Fahrenheit. The 1762-L40BXBR is designed to withstand a maximum operating shock of 30G and 5G vibrations from 10 to 500 Hz. It weighs approximately 1.1 kg (2.4 lb), has a net dimension of 90 x 160 x 87 mm and is UL, c-UL and CE certified.

1762-L40BXBR 可编程逻辑控制器  具有紧凑的组件
