【产品详情】

5069-L320ERS2的技术参数

安全存储器 1 兆字节

尺寸 143.97 x 98.10 x 136.81 毫米（5.67 x 3.86 x 5.39 英寸）

编程语言 顺序功能图、功能块图、结构化文本和梯形图

最大运动轴数 没有

集成运动控制 是的

通信速率，USB 12 Mbps的

通信速率，以太网 10 Mbps / 100 Mbps / 1 Gbps

通讯端口 1 个 B 型 2.0 全速 USB 端口和 2 个以太网/IP 端口

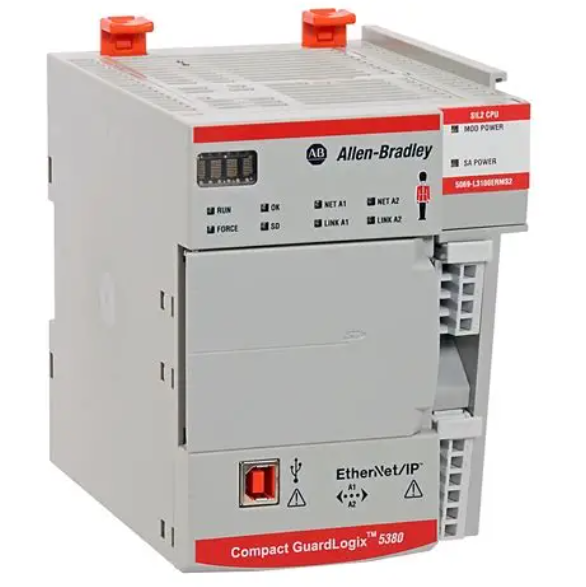

目录号为 5069-L320ERS2 的可编程自动化控制器 （PAC） 是 Allen-Bradley 的 Compact GuardLogix 控制器。它是 PAC 设备的现代增强版本的一部分，是 CompactLogix 5380 产品系列的一部分。该控制器系列专为满足工业的现代安全、控制、连接和集成要求而设计。它采用 SIL 2 等级，采用 1oo2 架构。

通过内置的两 （2） 个以太网接口，该控制器能够与实现线性、星形和环形拓扑结构的现有或新安装的以太网进行通信。这些端口可以在双 IP 节点中工作，其中每个端口都分配有唯一的 IP 地址和线性/DLR 模式，其中两个端口共享相同的 IP 地址，充当集成交换机。这些端口支持 10 / 100 / 1000 Mbps 传输速度的传输速度。此外，控制器还配有一 （1） 个 USB 端口，可以执行除工业连接以外的所有类型的通信和功能。此 USB 端口支持高达 12 Mbps 的通信速度。

5069-L320ERS2是一款紧凑型GuardLogix控制器， 具有2 MB用户内存， 专用于标准功能， 1 MB安全内存用于安全功能。它还支持多达 32 个任务，其中 31 个任务用于标准功能，重新挖掘 1 个任务专门用于安全任务。无论任务类型如何，每个任务最多可以处理 1000 个程序，并利用控制器可用的所有事件触发器。

该控制器是DIN导轨安装设备，由外部电源供电tage 18-32VDC，电流为475 mA。它的功耗为 9.0 W，散热为 30.9 BTU/hr。 此 Compact GuardLogix 控制器最多接受 16 个本地 I/O 模块。

该控制器支持双 IP 和线性/DLR 模式，以及将 Compact 5000 I/O 模块用作本地或远程 I/O 模块。控制器一次最多可以接受 40 个节点和 32 个套接字接口。该装置还支持 31 个标准控制器任务和 1 个安全任务。除此之外，该控制器的用户内存容量为 2 兆字节，还具有 1 兆字节的安全内存。它可用于几乎所有非危险的工业环境。5069-L320ERS2 控制器的 MOD 电源电压范围为 18 至 32 伏直流 （SELV/PELV），最大 MOD 电源电流额定值为 475 毫安。MOD 电源浪涌电流额定值为 1200 毫安，持续时间为 125 毫秒。控制器具有 50 或 300 伏的连续隔离电压，具体取决于绝缘类型。5069-L320ERS2 控制器的散热额定值为每小时 30.9 BTU，控制器的额定功率为 9 瓦。此外，控制器还具有一个 USB 2.0（B 型）编程端口，用于临时连接、配置和更新。5069-L320ERS2 控制器使用安全数字 （SD） 卡进行存储，并安装在 DIN 导轨上。控制器的包装包括一个 2 GB 的 SD 卡。该装置的尺寸包括 143.97 毫米（5.67 英寸）的高度、98.10 毫米（3.86 英寸）的宽度和 136.81 毫米（5.39 英寸）的深度。控制器的大约重量为 0.76 千克或 1.69 磅。

5069-L320ERS2 可编程自动化控制器 能够与实现线性

【英文介绍】

Technical parameters of 5069-L320ERS2

Secure memory 1 Megabyte

Dimensions 143.97 x 98.10 x 136.81 mm (5.67 x 3.86 x 5.39 in)

Programming language sequential function diagram, function block diagram, structured text and ladder diagram

The maximum number of axes of motion does not exist

Integrated motion control Yes

Communication rate, USB 12 Mbps

Communication rate, Ethernet 10 Mbps / 100 Mbps / 1 Gbps

Communication ports 1 Type B 2.0 full speed USB port and 2 Ethernet /IP ports

The Programmable Automation Controller (PAC) with catalog number 5069-L320ERS2 is Allen-Bradley's Compact GuardLogix controller. It is part of a modern enhanced version of PAC devices and is part of the CompactLogix 5380 product family. The controller family is designed to meet the modern safety, control, connectivity and integration requirements of the industry. It is SIL 2 rated and uses 1oo2 architecture.

With two (2) built-in Ethernet interfaces, the controller is able to communicate with existing or newly installed Ethernet with linear, star and ring topologies. These ports can work in dual IP nodes, where each port is assigned a unique IP address and linear /DLR mode, where two ports share the same IP address, acting as an integrated switch. These ports support transfer speeds of 10/100/1000 Mbps. In addition, the controller is equipped with one (1) USB port that can perform all types of communication and functions except industrial connectivity. This USB port supports communication speeds of up to 12 Mbps.

The 5069-L320ERS2 is a compact GuardLogix controller with 2 MB of user memory dedicated to standard functions and 1 MB of safe memory for safety functions. It also supports up to 32 tasks, 31 of which are for standard features and one remined specifically for security tasks. Each task can handle up to 1000 programs, regardless of task type, and takes advantage of all the event triggers available to the controller.

The controller is a DIN rail mounted device powered by an external power source tage 18-32VDC with a current of 475 mA. It has a power consumption of 9.0 W and a heat dissipation of 30.9 BTU/hr. The Compact GuardLogix controller accepts up to 16 local I/O modules.

The controller supports dual IP and linear /DLR modes, and uses the Compact 5000 I/O module as a local or remote I/O module. The controller can accept up to 40 nodes and 32 socket interfaces at a time. The device also supports 31 standard controller tasks and 1 safety task. In addition to this, the controller has a user memory capacity of 2 megabytes and also has 1 Megabyte of safe memory. It can be used in almost all non-hazardous industrial environments. The 5069-L320ERS2 controller has a MOD supply voltage range of 18 to 32 volts DC (SELV/PELV) with a maximum MOD supply current rating of 475 mA. The MOD power supply has a surge current rating of 1200 mah and a duration of 125 ms. The controller has a continuous isolation voltage of 50 or 300 volts, depending on the type of insulation. The 5069-L320ERS2 controller has a heat dissipation rating of 30.9 BTU per hour and the controller has a power rating of 9 watts. In addition, the controller has a USB 2.0 (Type B) programming port for temporary connectivity, configuration, and updates. The 5069-L320ERS2 controller is stored using a secure digital (SD) card and is mounted on a DIN rail. The controller package includes a 2 GB SD card. The dimensions of the device include a height of 143.97 mm (5.67 in), a width of 98.10 mm (3.86 in), and a depth of 136.81 mm (5.39 in). The approximate weight of the controller is 0.76 kg or 1.69 pounds.
