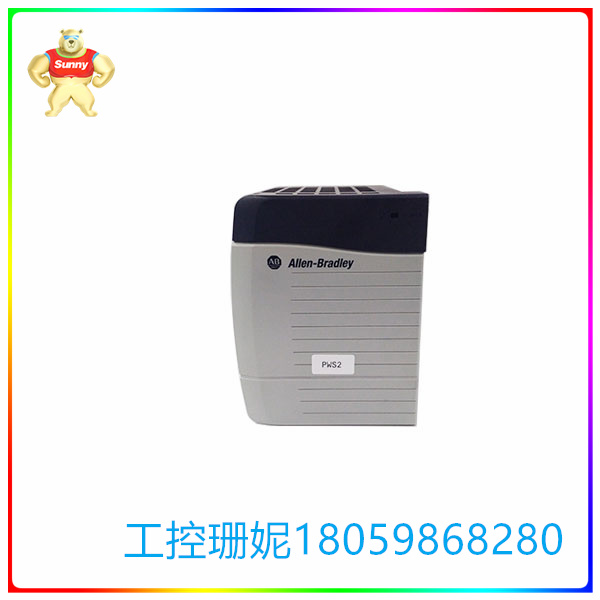

1756-PA75K  电源模块 电压范围为 85 至 265 伏交流电

【产品详情】

技术参数 1756-PA75K

制造者 罗克韦尔自动化

品牌 艾伦-布拉德利

零件号/目录号 型号：1756-PA75K

系列 ControlLogix

模块类型 交流电源模块

输入电压 120-220 伏交流电

电压范围 85-265 伏交流电

输入功率 100 瓦

输入频率 47-63 赫兹

功率输出 60 摄氏度时为 75 瓦

底盘 B轮

位置 机箱 - 左侧

重量 2.5磅（1.1千克）

尺寸 5.5x4.4x5.7英寸

工作温度 32-140华氏度（0-60摄氏度）

外壳 没有

关于1756-PA75K

Allen-Bradley 1756-PA75K 模块是 1756 ControlLogix 电源模块。1756-PA75K 模块的输入电压范围为 85 至 265 伏交流电。标称输入电压为 120 至 240 伏交流电。支持的输入频率范围为 47 至 63 赫兹。最大输入功率为 100 VA 或 100 瓦。在 75 至 0 摄氏度时，最大输出功率水平为 60 瓦。1756-PA75K 模块的最大浪涌电流为 20 安培。1756-PA75K 模块的保持时间（即输入电压移除和直流电源故障之间的时间间隔）在 85 伏交流电和 60 赫兹时为 2 个周期，在 120 伏交流电和 60 赫兹下为 6 个周期，在 220 伏交流电和 60 赫兹下为 20 个周期。该模块的电流容量为 1.5 安培（1.2 伏直流）、4 安培（3.3 伏直流）、13 安培（5.1 伏直流）和 2.8 安培（24 伏直流）。额定隔离电压为 250 伏交流连续电压。

1756-PA75K 模块的近似重量为 2.1 磅，尺寸为 5.51 x 4.41 x 5.71 英寸。该模块安装在 1756 机箱的左侧。与 1756-PA75K 模块兼容的 B 系列和 C 系列 Allen-Bradley 机箱包括 1756-A4、1756-A7、1756-A10、1756-A13 和 1756-A17。1756-PA75K 推荐使用的电线尺寸为 14 AWG 实心或绞合铜线。铜线的额定温度应为 90 摄氏度。模块的外壳是打开的，符合 T4 北美温度规范。

1756-PA75K  电源模块 电压范围为 85 至 265 伏交流电

【英文介绍】

Technical parameters 1756-PA75K

Manufacturer Rockwell Automation

Brand Allen Bradley

Part Number/Catalog Number Model: 1756-PA75K

Series ControlLogix

Module Type AC power module

Input voltage 120-220 volts AC

Voltage range 85-265 volts AC

Input power 100 watts

Input frequency 47-63 Hz

Power output is 75 watts at 60 degrees Celsius

Chassis B wheel

Location Chassis - Left side

Weight 2.5 LBS (1.1 kg)

Dimensions 5.5x4.4x5.7 inches

Operating temperature 32-140 degrees Fahrenheit (0-60 degrees Celsius)

Shell no

About 1756-PA75K

The Allen-Bradley 1756-PA75K module is a 1756 ControlLogix power module. The 1756-PA75K module has an input voltage range of 85 to 265 volts AC. The nominal input voltage is 120 to 240 volts AC. Supported input frequencies range from 47 to 63 Hz. The maximum input power is 100 VA or 100 watts. At 75 to 0 degrees Celsius, the maximum output power level is 60 watts. The 1756-PA75K module has a maximum inrush current of 20 amps. The holding time of the 1756-PA75K module (that is, the time interval between input voltage removal and DC power failure) is 2 cycles at 85 volts AC and 60 Hz, 6 cycles at 120 volts AC and 60 Hz, and 20 cycles at 220 volts AC and 60 Hz. The module has a current capacity of 1.5 amps (1.2 volts DC), 4 amps (3.3 volts DC), 13 amps (5.1 volts DC), and 2.8 amps (24 volts DC). Rated isolation voltage is 250 V AC continuous voltage.

The 1756-PA75K module has an approximate weight of 2.1 pounds and measures 5.51 x 4.41 x 5.71 inches. The module is installed on the left side of the 1756 chassis. B Series and C Series Allen-Bradley chassis compatible with the 1756-PA75K module include the 1756-A4, 1756-A7, 1756-A10, 1756-A13, and 1756-A17. The recommended wire size for the 1756-PA75K is 14 AWG solid or stranded copper wire. The rated temperature of the copper wire should be 90 degrees Celsius. The housing of the module is open and complies with the T4 North American temperature specification.

1756-PA75K  电源模块 电压范围为 85 至 265 伏交流电
