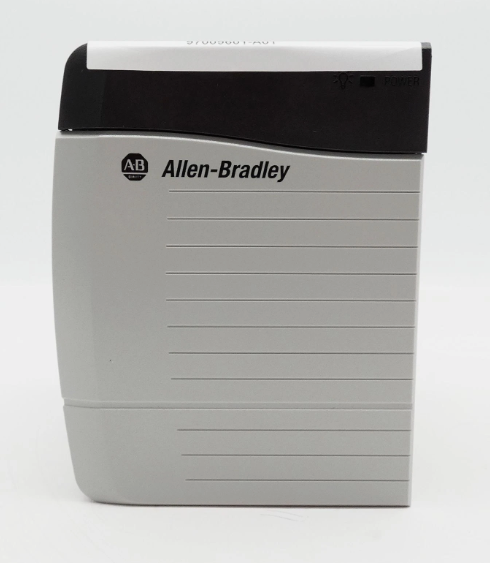

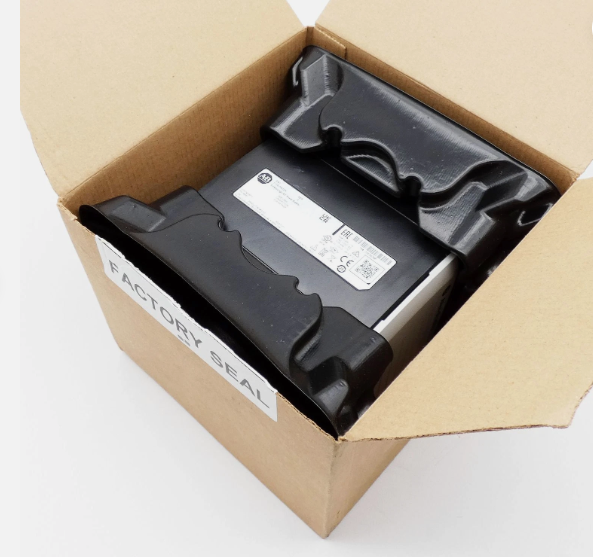

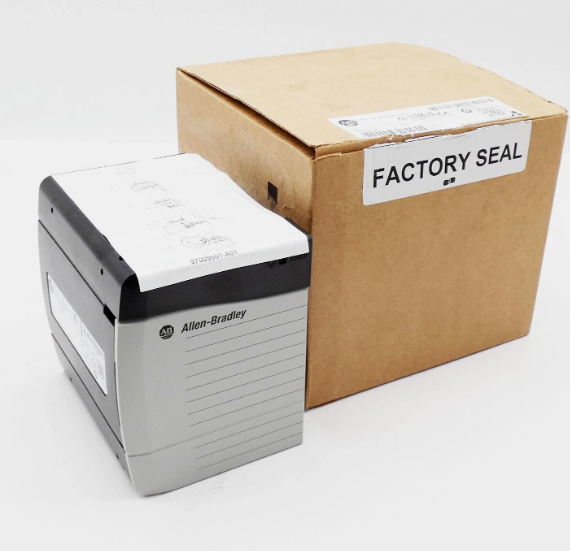

1756-PA72K 交流电源模块 最大输出功率为 75 瓦

【产品详情】

1756-PA72K 的技术参数

制造者 罗克韦尔自动化

品牌 艾伦-布拉德利

零件号/目录号 型号：1756-PA72K

系列 ControlLogix

模块类型 交流电源模块

输入电压 120-240 伏交流电

电压范围 85-265 伏交流电

输入功率 100 瓦

输入频率 47-63 赫兹

功率输出 60 摄氏度时为 75 瓦

底盘 A轮或B轮

位置 机箱 - 左侧

重量 2.5磅（1.1千克）

尺寸 5.5x4.4x5.7英寸

工作温度 32-140华氏度（0-60摄氏度）

外壳 没有

关于1756-PA72K

1756-PA72K 模块是 ControlLogix 交流电源模块，具有 85 至 265 伏交流工作电压范围。1756-PA72K 模块的标称输入电压为 120 至 240 伏交流电。该模块支持 47 至 63 赫兹线路频率。最大额定输入功率为 100 VA 或 100 瓦。该模块的最大输出功率为 75 瓦，在 32 至 140 华氏度下。最大浪涌电流为 20 安培。保持时间为 85 伏交流电 5 个周期、120 伏交流电 6 个周期、200 伏交流电 6 个周期和 240 伏交流电 6 个周期。1756-PA72K 模块的电流容量为 1.5 安培（1.2 伏直流）、4 安培（3.3 伏直流）、10 安培（5.1 伏直流）和 2.8 安培（24 伏直流）。

1756-PA72K 模块的重量约为 0.95 千克。模块尺寸为 5.51 x 4.41 x 5.71 英寸。该模块安装在 1756 机箱的左侧。与 1756-PA72K 模块兼容的机箱包括 1756-A4、1756-A7、1756-A10、1756-A13 和 1756-A17 机箱（A、B 和 C 系列）。建议用于 1756-PA72K 模块的电线尺寸为 14 AWG。电线应为额定温度为 194 华氏度或更高的实心或绞合铜。电线的最大绝缘层应为 3/64 英寸。电源端口的电线类别为 1。导体螺钉扭矩应为每英寸 5 磅。1756-PA72K 模块具有开放式外壳，符合 T4 北美温度规范。1756-PA72K 模块的存储和工作温度范围分别为 -40 至 185 华氏度和 32 至 140 华氏度。

1756-PA72K 交流电源模块 最大输出功率为 75 瓦

【英文介绍】

Technical parameters of 1756-PA72K

Manufacturer Rockwell Automation

Brand Allen Bradley

Part number/Catalog Number Model: 1756-PA72K

Series ControlLogix

Module Type AC power module

Input voltage 120-240 volts AC

Voltage range 85-265 volts AC

Input power 100 watts

Input frequency 47-63 Hz

Power output is 75 watts at 60 degrees Celsius

Chassis A or B wheels

Location Chassis - Left side

Weight 2.5 LBS (1.1 kg)

Dimensions 5.5x4.4x5.7 inches

Operating temperature 32-140 degrees Fahrenheit (0-60 degrees Celsius)

Shell no

About 1756-PA72K

The 1756-PA72K module is a ControlLogix AC power module with an operating voltage range of 85 to 265 volts AC. The 1756-PA72K module has a nominal input voltage of 120 to 240 volts AC. The module supports 47 to 63 Hz line frequencies. The maximum rated input power is 100 VA or 100 W. The module's maximum output power is 75 watts at 32 to 140 degrees Fahrenheit. The maximum inrush current is 20 amps. The hold time is 5 cycles for 85 volt AC, 6 cycles for 120 volt AC, 6 cycles for 200 volt AC, and 6 cycles for 240 volt AC. The 1756-PA72K module has a current capacity of 1.5 amps (1.2 volts DC), 4 amps (3.3 volts DC), 10 amps (5.1 volts DC), and 2.8 amps (24 volts DC).

The 1756-PA72K module weighs about 0.95 kg. Modules measure 5.51 x 4.41 x 5.71 inches. The module is installed on the left side of the 1756 chassis. Chassis compatible with the 1756-PA72K module include 1756-A4, 1756-A7, 1756-A10, 1756-A13, and 1756-A17 chassis (Series A, B, and C). The recommended wire size for the 1756-PA72K module is 14 AWG. Wires shall be solid or stranded copper with a temperature rating of 194 degrees Fahrenheit or higher. The maximum insulation of the wire should be 3/64 inch. The type of cable for the power port is 1. Conductor screw torque should be 5 pounds per inch. The 1756-PA72K module has an open housing and complies with the T4 North American temperature specification. The 1756-PA72K module has a storage and operating temperature range of -40 to 185 degrees Fahrenheit and 32 to 140 degrees Fahrenheit, respectively.

1756-PA72K 交流电源模块 最大输出功率为 75 瓦
