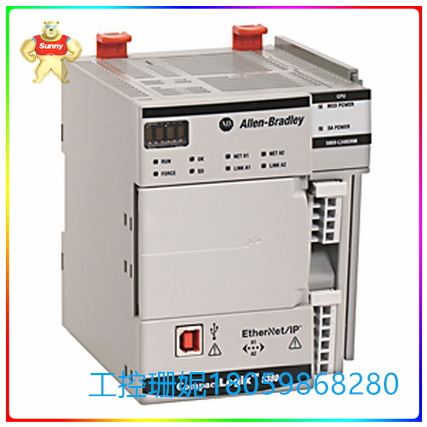

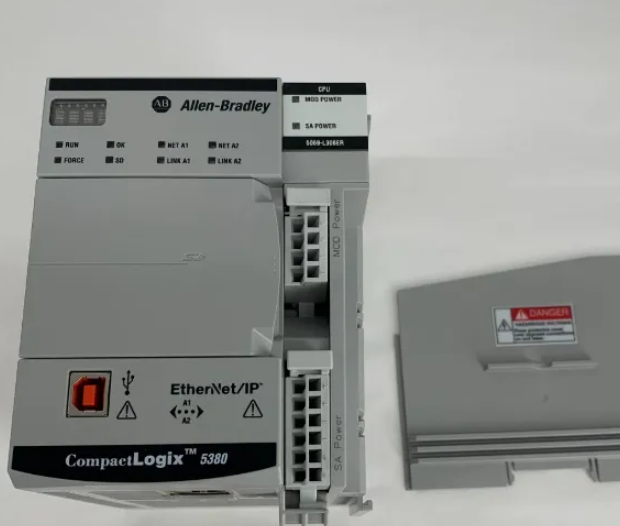

5069-L380ERM 可编程自动化控制器 具有嵌入式运动控制功能
【产品详情】
Allen-Bradley 5069-L380ERM 是一款 CompactLogix 5380 控制器。这是一个可编程自动化控制器 （PAC），用于满足通用和标准自动化要求。该控制器还具有嵌入式运动控制功能，因为它可以通过以太网 I/P 实现这种控制。 5069-L380ERM主要具有 8 MB 用户存储器和 2 GB 非易失性存储器。
这种非易失性器件可以扩展到 32 GB 或根据需要扩展到其他大小。用于内存扩展的兼容安全数字 （SD） 卡包括 1784-SD1 （1 GB）、1784-SDHC8 （8 GB）、1784-SDHC32 （32 GB） 和 9509-CMSDCD4 （4 GB） CodeMeter CmCard 卡。
5069-L380ERM 可配置多达 32 种周期性、连续性和事件性任务类型。每个任务最多可以处理 1000 个程序。对于通信，该控制器提供两 （2） 个以太网通信接口作为主通信端口和一 （1） 个 USB 端口，用于本地通信和配置目的。USB 端口不支持工业通信。以太网端口的传输速率可以配置为 10 / 100 Mbps 和 1 Gbps，而 USB 端口支持 12 Mbps 的传输速度。
该控制器支持配置多达 256 个运动轴和 24 个 CIP 驱动轴。运动轴可以由 CIP 驱动轴、虚拟轴和消耗轴以及再生 AC/DC 转换器和非再生 AC/DC 转换器轴类型组成。
5069-L380ERM控制器使用基本绝缘类型在 MOD 电源与背板、以太网与背板、USB 与背板之间提供 300V（连续）电压隔离，在 USB 与 SA 电源、以太网与 SA 电源之间以及使用双绝缘类型在以太网与 MOD 电源之间提供 300V（连续）隔离电压。控制器™的处理器有大约 1000 个程序/任务，它可以对无限的任务事件使用所有事件触发机制。它还配备了 2 个以太网/IP 基本配置端口，支持 DLR、星形和线性拓扑，并具有 10 Mbp、100 Mbp 和 1 GB/s 的数据传输速率，仅使用全双工传输协议。该控制器具有大约 70 个 EtherNet/IP 节点地址，最多 32 个插槽接口，并将支持多达 28 个轴集成运动控制。控制器配备完整的 10MB 用户内存，并支持外部存储卡插槽进行内存扩展。5069-L380ERM 使用 DIN 导轨和可拆卸接线端子 （RTB） 进行安装，端子螺钉扭矩为 0.4 Nm（3.5 lbs-in）。它具有 T4 ATEX、北美和 IEC 温度代码，工作温度在 0 °C 至 60 °C 之间，湿度范围约为 5-95%，无冷凝。5069-L380ERM重约 0.768 千克（1.693 磅），总尺寸为 143.97 毫米 x 98.10 毫米 x 136.81 毫米（5.67 英寸 x 3.86 英寸 x 5.39 英寸），并通过了 C-UL、RCM、CE、IECx 和 KC 认证。
5069-L380ERM 可编程自动化控制器 具有嵌入式运动控制功能
【英文介绍】
The Allen-Bradley 5069-L380ERM is a CompactLogix 5380 controller. This is a programmable automation controller (PAC) designed to meet common and standard automation requirements. The controller also has an embedded motion control function, as it enables this control via Ethernet I/P. The 5069-L380ERM mainly has 8 MB of user memory and 2 GB of non-volatile memory.
This non-volatile device can be scaled up to 32 GB or other sizes as needed. Compatible Secure digital (SD) cards for memory expansion include the 1784-SD1 (1 GB), 1784-SDHC8 (8 GB), 1784-SDHC32 (32 GB), and 9509-CMSDCD4 (4 GB) CodeMeter CmCard.
The 5069-L380ERM can be configured with up to 32 periodic, continuous, and event-based task types. Each task can handle up to 1000 programs. For communication, the controller provides two (2) Ethernet communication interfaces as primary communication ports and one (1) USB port for local communication and configuration purposes. USB ports do not support industrial communications. Ethernet ports can be configured with transfer rates of 10/100 Mbps and 1 Gbps, while USB ports support transfer speeds of 12 Mbps.
The controller supports the configuration of up to 256 motion shafts and 24 CIP drive shafts. The motion shaft can be composed of CIP drive shaft, virtual shaft and consumption shaft, as well as regenerative AC/DC converter and non-regenerative AC/DC converter shaft types.
The 5069-L380ERM controller uses basic insulation types to provide 300V (continuous) voltage isolation between MOD power and backplane, Ethernet and backplane, USB and backplane. 300V (continuous) isolation voltage between USB and SA power supply, Ethernet and SA power supply, and between Ethernet and MOD power supply using a double insulation type. The Controller ™ processor has about 1000 programs/tasks, and it can use all event triggering mechanisms for an unlimited number of task events. It is also equipped with 2 Ethernet /IP base configuration ports, supports DLR, star and linear topologies, and has data transfer rates of 10 Mbp, 100 Mbp and 1 GB/s using only the full-duplex transfer protocol. The controller features approximately 70 EtherNet/IP node addresses, up to 32 slot interfaces, and will support up to 28 axes for integrated motion control. The controller comes with a full 10MB of user memory and supports external memory card slots for memory expansion. The 5069-L380ERM is mounted using DIN rail and detachable terminal (RTB) with terminal screw torque of 0.4 Nm (3.5 lbs-in). It has T4 ATEX, North American and IEC temperature codes and operates between 0 °C and 60 °C, with a humidity range of about 5-95% and no condensation. The 5069-L380ERM weighs approximately 0.768 kg (1.693 lb) and has a total dimensions of 143.97 mm x 98.10 mm x 136.81 mm (5.67 in x 3.86 in x 5.39 in). And passed C-UL, RCM, CE, IECx and KC certification.
