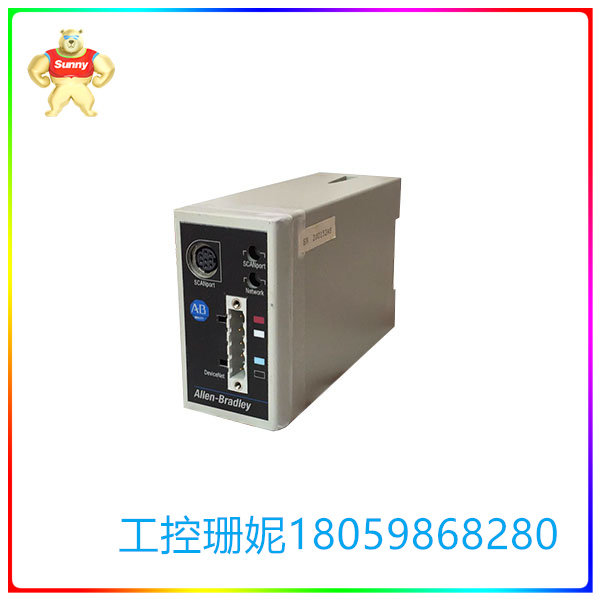

1203-GK5 面板视图 300  输入电压为 12-25 伏直流电

【产品详情】

1203-GK5 模块安装在 DIN 导轨系统上，并使用 SCANport 电缆连接到 SCANport 产品。模块上的某些功能包括 DIP 开关，使用户能够在将模块连接到 DeviceNet 网络之前对其进行配置。该模块还具有故障节点恢复系统，使用户能够更改设备的节点地址。用户故障响应配置允许用户根据通信错误自定义适配器操作，LED 有助于诊断网络和 SCANport 运行状况。设置 1203-GK5 所需的工具和设备如下：DeviceNet 通信模块 （1203-GK5）、5 针或 10 针插入式连接器、35 x 7.5 mm DIN 导轨、1/8“ 平头螺丝刀以及用于 SCANport 和 DeviceNet 连接的适当电缆。

1203-GK5 模块的规格包括 12 至 25 V DC 的输入电压、110 mA 的输入电流和 60 mA 的 SCANport 负载。环境规范包括工作温度保持在 0 到 50 度 （C） 之间，存储温度保持在 -40 到 85 度 （C） 之间，相对湿度保持在 0 到 95% 之间（非冷凝）。通信规范的波特率如下：125、250 和 500 k BPS。该设备的机械尺寸包括 76 毫米（3.0 英寸）的高度、45 毫米（1.8 英寸）的宽度、123 毫米（4.8 英寸）的深度、NEMA 1 型外壳和 35 毫米 x 7.5 毫米（1.38 英寸 x 0.30 英寸）的 DIN 导轨标准。

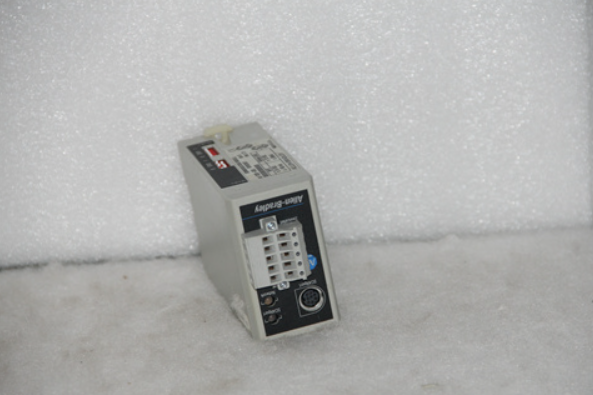

1203-GK5 面板视图 300  输入电压为 12-25 伏直流电

【英文介绍】

The 1203-GK5 module is mounted on a DIN rail system and is connected to SCANport products using SCANport cables. Some of the features on the module include DIP switches that enable users to configure the module before connecting it to the DeviceNet network. The module also has a failed node recovery system that enables users to change the node address of the device. User fault response configuration allows users to customize adapter operations based on communication errors, and leds help diagnose network and SCANport health. The following tools and equipment are required to set up the 1203-GK5: DeviceNet communication module (1203-GK5), 5-pin or 10-pin plug-in connectors, 35 x 7.5mm DIN rail, 1/8 "flat head screwdriver, and appropriate cables for SCANport and DeviceNet connection.

The specifications for the 1203-GK5 module include input voltages from 12 to 25 V DC, input currents from 110 mA, and SCANport loads of 60 mA. Environmental specifications include maintaining operating temperatures between 0 and 50 degrees (C), storage temperatures between -40 and 85 degrees (C), and relative humidity between 0 and 95% (non-condensing). The baud rates of the communication specification are as follows: 125, 250, and 500 k BPS. The mechanical dimensions of the device include a height of 76 mm (3.0 in), a width of 45 mm (1.8 in), a depth of 123 mm (4.8 in), a NEMA Type 1 housing, and a DIN rail standard of 35 mm x 7.5 mm (1.38 in x 0.30 in).

1203-GK5 面板视图 300  输入电压为 12-25 伏直流电
