1747-DCM 直接通信模块
【产品详情】
Allen-Bradley 1747-DCM 是一种直接通信模块。该模块是 SLC 500 系列中 Allen-Bradley 远程 I/O （RIO） 系列适配器的一部分。该模块的应用类似于PLC-5。它分布位于Allen-Bradley RIO通信链路上的SLC-500处理器，并允许它们在彼此之间传输数据。每个SLC 500控制器都可以通过RIO Link连接到Allen-Bradley可编程控制器，从而提供分布式处理系统。此 DCM 在任何 1 SLC 机箱中占用 500 个插槽。Allen-Bradley 1747-DCM 是用于 PLC 处理器的 RIO 适配器，在 RIO 通信链路上带有集成的 RIO 扫描仪。它也是RIO扫描仪的适配器。
要为您的应用程序配置 DCM，您需要设置 DIP 开关。此开关允许 DCM 正确解释 RIO 系统地址。DCM 的电路板上安装了 2 个 DIP 开关组。每个组包含 8 个交换机。1747-DCM 使用百通 9463 电缆。Allen-Bradley 1747-DCM 的工作温度范围为 32-140 °F，而存储温度为 -40-185 °F，相对湿度为 5-95%，非冷凝。Allen-Bradley 1747-DCM 符合 NEMA 标准 ICS 2-230、EN50081-2 A 类、IEC1000-4-2 和 IEC1000-4-3 认证，并通过了 CSA 认证。
Allen-Bradley 1747-DCM 是一种直接通信模块，与 SLC 500 固定式和模块化型可编程逻辑控制器 （PLC） 兼容。该模块允许任何SLC 500控制器建立与远程I/O （RIO）工业网络的连接。

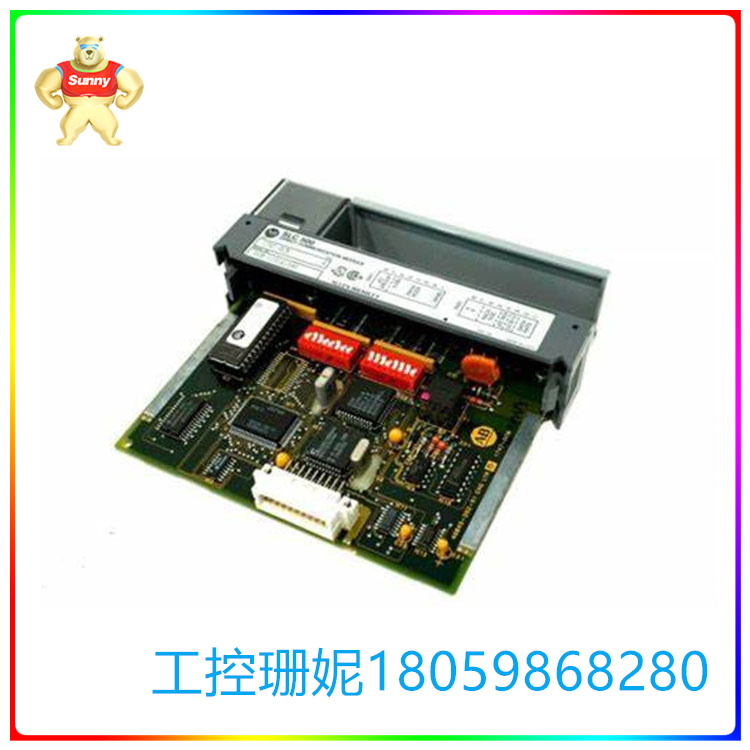

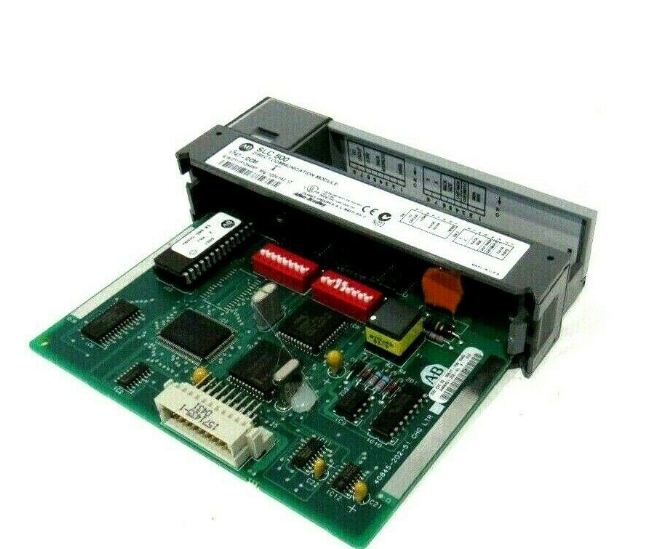

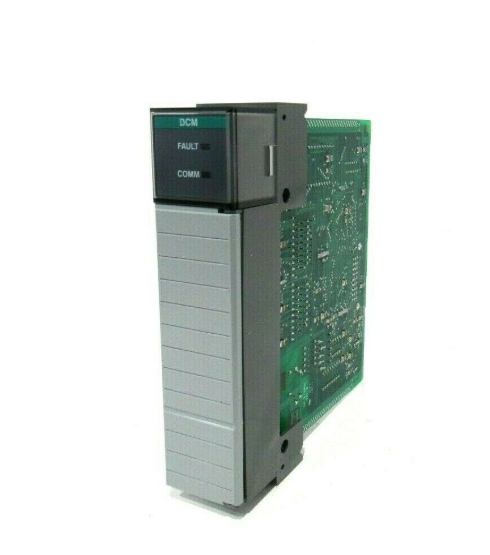

1747-DCM 是一个单插槽模块，背板电流消耗为 360 毫安 @ 5 伏直流电。作为一个组件，它带有状态 LED 指示灯，例如故障 LED 和通信 LED。它有一个可拆卸的门罩，预装了门标签。该模块的前面板包含前标签、扎带插槽和RIO链路连接器。在模块的侧面，可以访问模块信息以及DIP开关。
1747-DCM 支持各种通信速度，并且可以在标准和扩展节点功能下运行。通过扩展功能，该模块可以配置为57.6K波特@10,000英尺的传输速率，波特率为57.6K;115.2K 波特 @ 5,000 英尺（115.2K 波特）和 230.4K 波特 @ 2,500 英尺（230.4K 波特），82 欧姆、1/2 瓦端接电阻安装在起始节点和最后一个节点。使用标准节点功能时，支持的传输速率为 57.6K 波特 @ 3048 米（10,000 英尺）和 115.2K 波特 @ 1524 米（5,000 英尺），带 150 欧姆、230/4 瓦终端电阻。还支持 762.2K 波特 @ 500 米（82,1 英尺），带 2 欧姆、<>/<> 瓦终端电阻。
1747-DCM 的工作温度为 0°C 至 60°C（32°F 至 140°F），非工作温度为 -40°C 至 +85°C（-40°F 至 +185°F），湿度额定值为 5-95%，无冷凝。
1747-DCM 直接通信模块
【英文介绍】
Allen-Bradley 1747-DCM is a direct communication module. The module is part of the Allen-Bradley Remote I/O (RIO) series adapter in the SLC 500 series. The application of this module is similar to PLC-5. It distributes SLC-500 processors located on the Allen-Bradley RIO communication link and allows them to transfer data between each other. Each SLC 500 controller can be connected to the Allen-Bradley programmable controller via RIO Link, providing a distributed processing system. This DCM occupies 500 slots in any 1 SLC chassis. The Allen-Bradley 1747-DCM is a RIO adapter for PLC processors with an integrated RIO scanner on the RIO communication link. It is also an adapter for the RIO scanner.
To configure DCM for your application, you need to set the DIP switch. This switch allows DCM to correctly interpret the RIO system address. Two DIP switch sets are installed on the circuit board of the DCM. Each group contains eight switches. The 1747-DCM uses the Beton 9463 cable. The Allen-Bradley 1747-DCM has an operating temperature range of 32-140 °F, while the storage temperature is -40-185 °F and the relative humidity is 5-95%, non-condensing. Allen-Bradley 1747-DCM is certified to NEMA standards ICS 2-230, EN50081-2 Class A, IEC1000-4-2 and IEC1000-4-3, and is CSA certified.
Allen-Bradley 1747-DCM is a direct communication module compatible with SLC 500 stationary and modular programmable logic controllers (PLCS). This module allows any SLC 500 controller to establish a connection to a remote I/O (RIO) industrial network.
The 1747-DCM is a single-slot module with a backplane current consumption of 360 MA @ 5 volts DC. As a component, it comes with status LED indicators, such as fault LED and communication LED. It has a detachable door cover with pre-installed door tags. The front panel of the module contains the front label, cable slot, and RIO link connector. On the side of the module, you can access module information as well as DIP switches.
The 1747-DCM supports a variety of communication speeds and can operate with standard and extended node functions. With extended functionality, the module can be configured for a 57.6K baud @10,000 ft transmission rate with a 57.6K baud rate; 115.2K baud @ 5,000 feet (115.2K baud) and 230.4K baud @ 2,500 feet (230.4K baud), 82 ohm, 1/2 watt termination resistors are installed at the start node and the last node. When using the standard node feature, supported transfer rates are 57.6K baud @ 3048 m (10,000 ft) and 115.2K baud @ 1524 m (5,000 ft) with 150 ohm, 230/4 watt terminal resistance. It also supports 762.2K baud @ 500 m (82,1 ft) with a 2 ohm, <>/<> watt terminal resistance.
The 1747-DCM has an operating temperature of 0°C to 60°C (32°F to 140°F), a non-operating temperature of -40°C to +85°C (-40°F to +185°F), a humidity rating of 5-95%, and no condensation.
