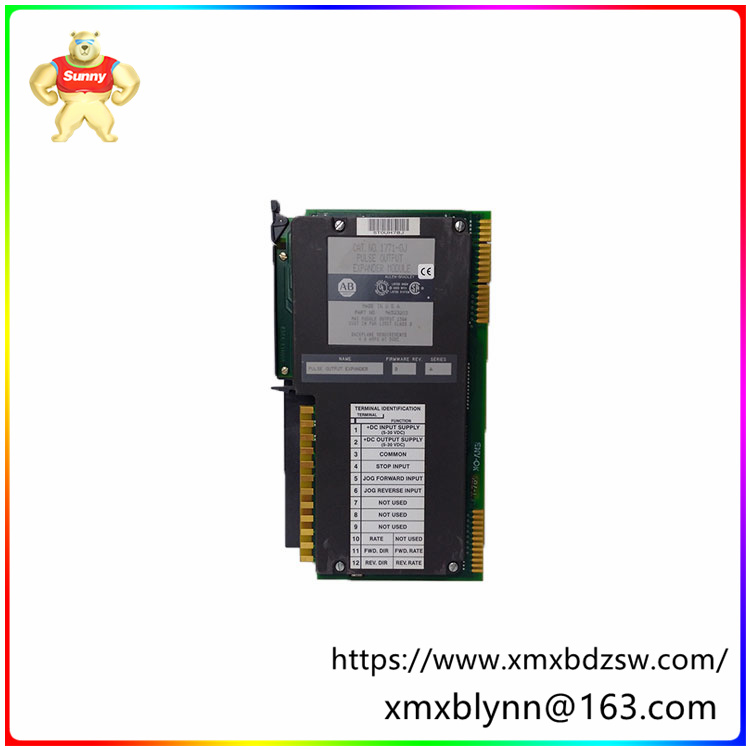

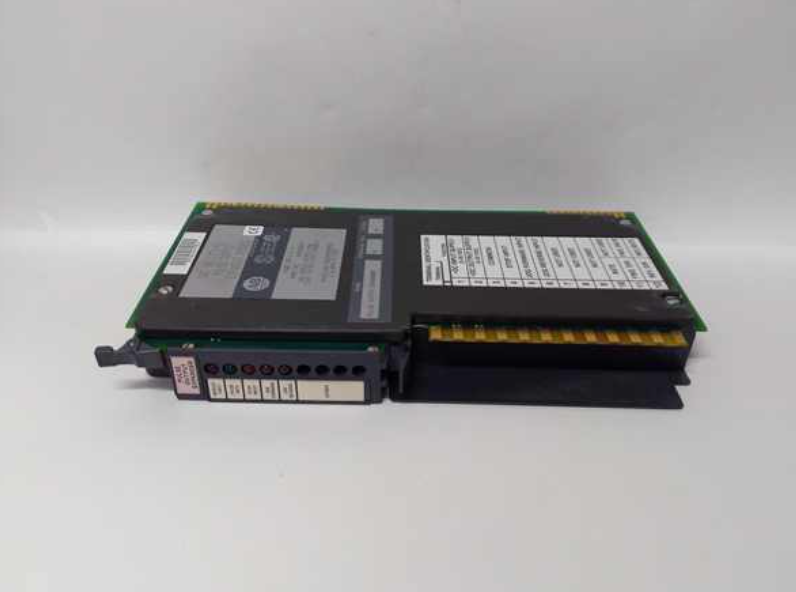

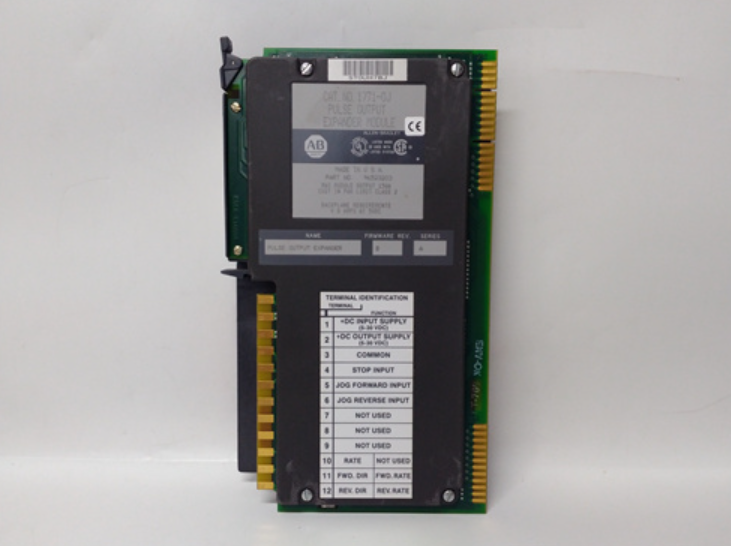

1771-OJA 脉冲输出扩展器模块 提供对可编程控制器步进电机的可编程控制

>>>>>型号:1771-OJA  脉冲输出扩展器模块   提供对可编程控制器步进电机的可编程控制

【功能描述】

制造者:罗克韦尔自动化

品牌:艾伦-布拉德利

零件编号/目录号:1771-OJ

模块类型:脉冲输出扩展器模块

输入:5-30 V DC 数字输入，用于点动和急停

最大输入频率:不适用

输出:20 kHz 输出至转换器源/灌推挽

插槽:每个 OJ 1 个

模块更新周期:2.4-3.1 毫秒

背板电流:0.80 安培

接线臂:1771-白印

型号状态:早期型号

衣:保形大衣

典型交流信号延迟（关断）:45 （+/- 15） 毫秒

典型直流信号延迟（关断）:50 毫秒

接线臂:1771-WH

安装:机架式安装

刚果爱国者联盟:10612598003195

Allen-Bradley 的 1771-OJ PLC 5 脉冲输出扩展器模块是步进电机定位组件的一个组件，它提供对可编程控制器步进电机的可编程控制，并为每个 I/O 机箱提供从 1 轴到 3 轴的轴模块化扩展。扩展器模块在5V DC背板电流下消耗800mA电流，并使用辅助电源，额定功率为+5-30V DC，最大值为340mA （最大值），峰峰值纹波小于步进转换器的指定值。1771-OJ 支持 2 种输入模式（JUG 和 STOP），在 JUG 模式下，从 1 轴到 3 轴的输入信号延迟时间为 35-120ms，在 STOP 模式下信号延迟为 250ms。

1771-OJ 的电压范围为 1.0V（高电平）和 0.8V DC（低电平），内置 1.6 Kilo Ω 拉电阻器，与集电极开路逻辑器件兼容。在5V DC和30V DC时，每个输入的最大导通电流为2.3mA，在30V DC时，输出电压范围为-2.6V DC（高），在100mA输出电流时为+0.7V DC（低），模块的最大输出电流为100mA。1771-OJ 在 100mA 最大电流下具有 0.6ms 的最坏情况下上升/下降时间，并且具有 50% 的脉冲占空比。该模块使用一根 40 英尺 Belden 8771 绞合铜线，每个端子一根线，通过在引脚 8 和 10 以及引脚 22 和 24 之间插入连接器带，将其键控到 I/O 背板。1771-OJ 的工作温度范围为 0-60 0C，非冷凝湿度为 5-95%，该模块已通过 CE、CSA、UL 和 C-TICK 认证。

【英文介绍】

Manufacturer: Rockwell Automation

Brand: Alan Bradley

Part Number/Catalog Number :1771-OJ

Module type: Pulse output expander module

Input :5-30 V DC digital input for point and scram

Maximum input frequency: Not applicable

Output :20 kHz output to converter source/irrigation push-pull

Slot: 1 per OJ

Module update cycle :2.4-3.1 ms

Backplane current :0.80 amps

Connecting arm :1771- White print

Model Status: Early model

Clothes: Conformal coat

Typical AC signal delay (off) :45 (+/- 15) ms

Typical DC signal delay (off) :50 ms

Connecting arm :1771-WH

Mounting: rack mount

Union of Congolese Patriots :10612598003195

Allen-Bradley's 1771-OJ PLC 5 Pulse Output expander module is a component of the stepper motor positioning assembly that provides programmable control of the programmable controller stepper motor and provides modular expansion of the axis from 1 to 3 axes for each I/O chassis. The expander module consumes 800mA current at 5V DC backplane current and uses an auxiliary power supply with a power rating of +5-30V DC, a maximum of 340mA (Max), and a peak-to-peak ripple less than the specified value of the stepper converter. The 1771-OJ supports two input modes (JUG and STOP), in JUG mode the input signal delay time from 1 axis to 3 axis is 35-120ms, and in STOP mode the signal delay time is 250ms.

The 1771-OJ has a voltage range of 1.0V (high level) and 0.8V DC (low level) and a built-in 1.6 kilo-ω pull resistor compatible with open-collector logic devices. At 5V DC and 30V DC, the maximum conduction current per input is 2.3mA, at 30V DC, the output voltage range is -2.6V DC (high), at 100mA output current is +0.7V DC (low), and the maximum output current of the module is 100mA. The 1771-OJ has a worst-case rise/fall time of 0.6ms at a maximum current of 100mA and a 50% pulse duty cycle. The module uses a 40-foot Belden 8771 stranded copper wire, one wire per terminal, which is keyed to the I/O backplane by inserting connector bands between pins 8 and 10 and 22 and 24. The 1771-OJ operates at a temperature range of 0-60 0C and a non-condensing humidity of 5-95%. The module is CE, CSA, UL, and C-TICK certified.
