2711-T5A2L1 标准操作终端 实现工业控制器数据的集成

☆型号：2711-T5A2L1 标准操作终端 实现工业控制器数据的集成

【产品详情】

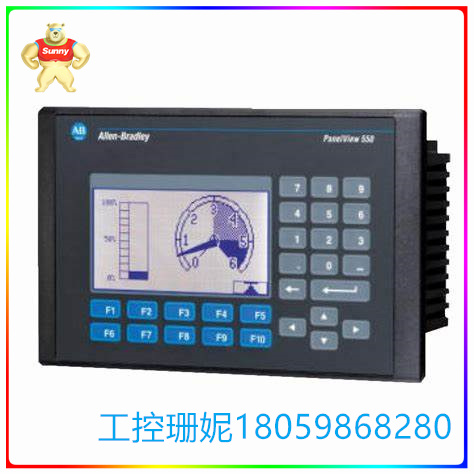

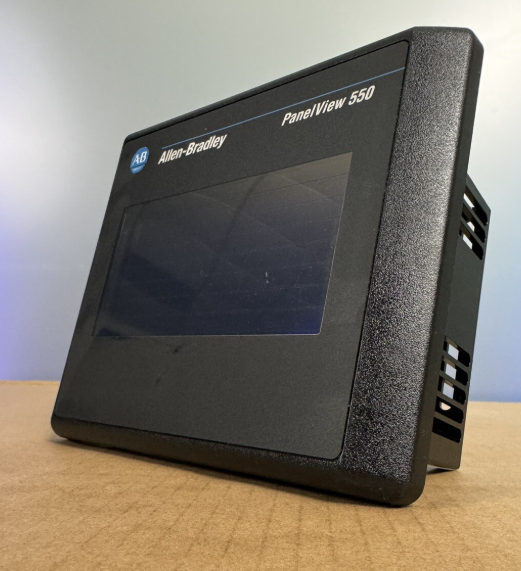

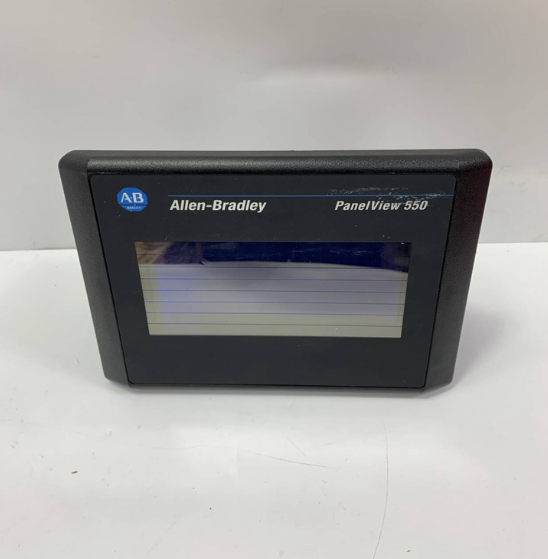

目录号为 2711-T5A2L1 的 PanelView 550 标准操作终端是一种用作人机界面 （HMI） 的工业设备，可实现工业控制器数据的集成，并提供对机器或过程的高效便捷的监控和控制。

5.5 英寸黑白屏幕分辨率为 256 x 128 像素，显示区域为 120 x 60 毫米（4.75 x 2.38 英寸），运行时界面可显示详细的过程模拟，从而可以监控过程，并为操作员提供准确的参考，以决定适当的控制措施。操作员通过由 16 x 16 个触摸敏感单元组成的 128 个触摸单元输入命令和变量修改。内置通信接口包括一个DH485通信端口，允许将终端连接到DH485通信网络。

2711-T5A2L1 齐平安装在额定值为 NEMA 12/13 型、4X（仅限室内使用）、IP54、IP65 的外壳上。创建 125 毫米（高）x 165 毫米（宽）的面板切口。该操作终端所需的安装深度为 64 毫米（2.54 英寸）或 109 毫米（4.30 英寸）安装存储卡固定器时，安装存储卡固定器时为 188 毫米（7.40 英寸），安装时为插入和取出存储卡的额外间隙。保持工作温度为 0...55°C（32...131°F），冲击和振动分别为30 g和2 g，最高可达2,000 Hz。该操作终端的散热为 20 W （69 BTU/HR）。安装适当的冷却和加热装置以保持所需的工作温度范围。此外，在控制器的所有侧面保持 2 英寸的间隙，以确保足够的空气流通。

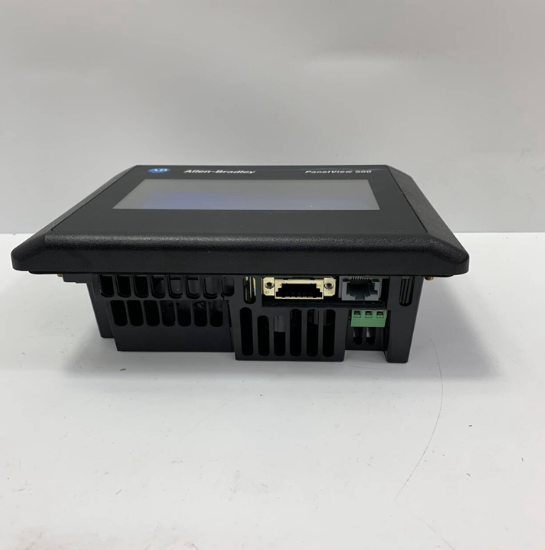

2711-T5A2L1 PanelView 550 配有可现场更换的电池和 170 KB 的运行时应用程序内存。它有一个DH-485通信端口，并支持ATA存储卡。2711-T5A2L1 PanelView 550 的输入电压介于 18 至 32 伏直流电（标称值为 24 伏直流电）之间，最大功耗为 18 瓦（24 伏直流电时为 0.75 安培）。

2711-T5A2L1 PanelView 550 的重量为 0.93 千克（1.48 磅），尺寸为 152 x 185 x 82 毫米（6.0 x 7.28 x 3.20 英寸）（长、宽、高）。2711-T5A2L1 PanelView 550 的工作温度在 0 至 55 摄氏度（32 至 131 华氏度）之间，存储温度在 -20 至 85 摄氏度（-4 至 185 华氏度）之间，工作相对湿度范围在 5 至 95% 之间，工作相对湿度范围为 0 至 55%（32 至 131 华氏度）。它的冲击等级为 30g，操作振动高达 2g。2711-T5A2L1 的大约运输重量和尺寸为 5 磅和 14 x 11 x 8 英寸。

☆型号：2711-T5A2L1 标准操作终端 实现工业控制器数据的集成

【英文介绍】

The PanelView 550 Standard Operating terminal, catalog number 2711-T5A2L1, is an industrial device used as a human machine interface (HMI), enabling the integration of industrial controller data and providing efficient and convenient monitoring and control of machines or processes.

With a 5.5-inch black and white screen resolution of 256 x 128 pixels and a display area of 120 x 60 mm (4.75 x 2.38 inches), the runtime interface displays a detailed process simulation, allowing the process to be monitored and providing an accurate reference for the operator to decide on appropriate controls. Operators enter commands and variable modifications through 128 touch units consisting of 16 x 16 touch sensitive units. The built-in communication interface includes a DH485 communication port that allows the terminal to connect to the DH485 communication network.

The 2711-T5A2L1 is mounted flush on enclosures rated NEMA 12/13, 4X (indoor use only), IP54, IP65. Create a 125 mm (H) x 165 mm (W) panel cut. The installation depth required for this operating terminal is 64 mm (2.54 in) or 109 mm (4.30 in) with memory card holder, 188 mm (7.40 in) with memory card holder, and additional clearance for inserting and removing memory card. Keep the operating temperature at 0... 55°C (32... 131°F), with shock and vibration of 30 g and 2 g respectively, up to 2,000 Hz. The operating terminal has a heat dissipation of 20 W (69 BTU/HR). Install appropriate cooling and heating devices to maintain the required operating temperature range. In addition, maintain a 2-inch clearance on all sides of the controller to ensure adequate air circulation.

The 2711-T5A2L1 PanelView 550 comes with a field-replaceable battery and 170 KB of runtime application memory. It has a DH-485 communication port and supports ATA memory cards. The 2711-T5A2L1 PanelView 550 has an input voltage between 18 and 32 volts DC (nominal 24 volts DC) and a maximum power consumption of 18 watts (0.75 amps at 24 volts DC).

The 2711-T5A2L1 PanelView 550 weighs 0.93 kg (1.48 lb) and measures 152 x 185 x 82 mm (6.0 x 7.28 x 3.20 in) (length, width and height). The 2711-T5A2L1 PanelView 550 has an operating temperature between 0 and 55 degrees Celsius (32 to 131 degrees Fahrenheit), a storage temperature between -20 and 85 degrees Celsius (-4 to 185 degrees Fahrenheit), and an operating relative humidity range between 5 and 95%, Operating relative humidity ranges from 0 to 55% (32 to 131 degrees Fahrenheit). It has an impact rating of 30g and an operating vibration of up to 2g. The approximate shipping weight and dimensions of the 2711-T5A2L1 are 5 pounds and 14 x 11 x 8 inches.

☆型号：2711-T5A2L1 标准操作终端 实现工业控制器数据的集成
