1747-AENTR SLC I/O 模块 以太网/IP 背板

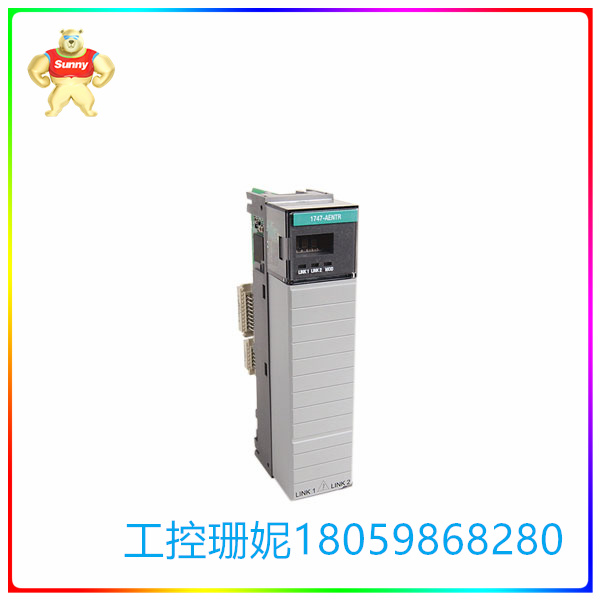

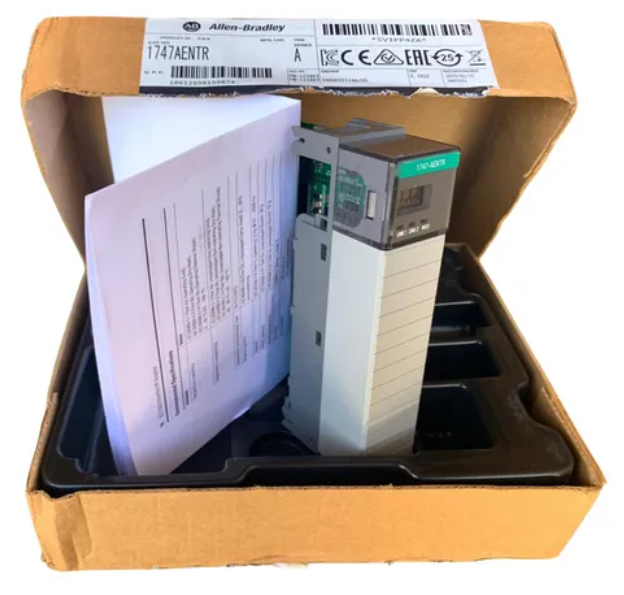

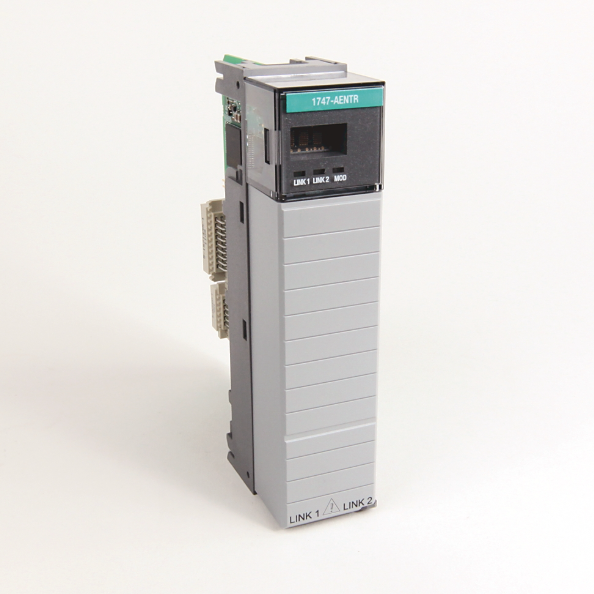

☆型号：1747-AENTR SLC I/O 模块 以太网/IP 背板

【产品详情】

Allen-Bradley 1747-AENTR 使 CompactLogix 和 ControlLogix 处理器能够控制 SLC I/O 模块。该适配器旨在将现有的 SLC 控制系统转换为基于 Logix 的系统。Allen-Bradley 1747-AENTR 主要用作 SLC 和以太网/IP 背板之间的网关。此适配器通常取代 1746 机架中的 SLC 控制器。您可以将远程 SLC 磁盘架上的 1747-ACN15 和 1747-ACNR15 更换为 1747-ASB 模块或 ControlNet 适配器。I/O 背板控制可通过 CompactLogix 和 ControlLogix 控制器实现。它通过 Logix 背板上的以太网/IP 路由器进行通信。它还穿过以太网/IP 并进入 1747-AENTR 网关。1747-AENTR 模块充当 SLC 和以太网/IP 背板之间的网关。1747-AENTR 模块是以太网端口上的 CIP 服务器（用于显式消息传递和 I/O）和 1746 背板上的 SLC 主机。在使用 EtherNet/IP 网络适配器之前，您需要配置 IP 地址、子网掩码和网关地址（可选）。

1747-AENTR 的背板电流消耗为 470 mA（5 伏直流电），散热为 2.49 瓦。该模块的尺寸为 145.3 x 34.8 x 130.8 毫米（5.72 x 1.37 x 5.15 英寸）。该模块的重量约为 168 克（0.37 磅）。1747-AENTR 的隔离电压为 50 伏（连续），采用基本绝缘类型。相对环境湿度为 5% 至 95%，无冷凝。Allen-Bradley 1747-AENTR 的工作温度为 32 至 140 华氏度。该模块的非工作温度为 -40 至 185 华氏度。

作为迁移的概述，1747-AENTR 取代了 SLC500 处理器。对于独立的 SLC500 处理器，将卸载处理器，并使用 1747-AENTR 代替卸载的处理器。在具有分布式 I/O 系统的 SLC500 系统中，处理器、扫描器模块和适配器模块也被 1747-AENTR 取代。在任何情况下，1747-AENTR 的实例都配置为与 CompactLogix 或 ControlLogix 处理器通信，使其成为分布式 I/O 站。

1747-AENTR 通过提供的双以太网 I/P 通信端口连接到以太网 I/P，这些端口基本上是嵌入式交换机。这些端口在半双工或全双工配置中支持 10/100 Mbps 的通信速度，可用于连接各种以太网拓扑，例如星形、树形、线性和环形拓扑。与此适配器模块一起使用的相应通信电缆是 5 类屏蔽或非屏蔽对电缆。

1747-AENTR 需要安装在任何 SLC500 机箱的最左侧插槽中。它占用一 （1） 个插槽，在 5VDC 时电流消耗为 470 mA，散热为 2.49 瓦或 8.4962 BTU/小时。它的隔离电压额定值为50V（连续），基本绝缘型。

☆型号：1747-AENTR SLC I/O 模块 以太网/IP 背板

【英文介绍】

Allen-Bradley 1747-AENTR enables CompactLogix and ControlLogix processors to control SLC I/O modules. The adapter is designed to convert existing SLC control systems to LoGIx-based systems. Allen-Bradley 1747-AENTR is primarily used as a gateway between the SLC and the Ethernet /IP backplane. This adapter usually replaces the SLC controller in the 1746 rack. You can replace the 1747-ACN15 and 1747-ACNR15 on the remote SLC disk rack with a 1747-ASB module or ControlNet adapter. I/O backplane control is available through CompactLogix and ControlLogix controllers. It communicates via an Ethernet /IP router on the Logix backplane. It also crosses Ethernet /IP and enters the 1747-AENTR gateway. The 1747-AENTR module acts as a gateway between the SLC and the Ethernet /IP backplane. The 1747-AENTR module is a CIP server on the Ethernet port (for explicit messaging and I/O) and an SLC host on the 1746 backplane. Before using an EtherNet/IP network adapter, you need to configure the IP address, subnet mask, and gateway address (optional).

The backplane of the 1747-AENTR consumes 470 mA (5 volts DC) and dissipates 2.49 watts. The module measures 145.3 x 34.8 x 130.8 mm (5.72 x 1.37 x 5.15 inches). The module weighs about 168 grams (0.37 pounds). The 1747-AENTR has an isolation voltage of 50 volts (continuous) with a basic insulation type. The relative ambient humidity is 5% to 95%, without condensation. Allen-Bradley 1747-AENTR operates from 32 to 140 degrees Fahrenheit. The module has a non-operating temperature of -40 to 185 degrees Fahrenheit.

As an overview of the migration, the 1747-AENTR replaces the SLC500 processor. For standalone SLC500 processors, the processor is unloaded and the 1747-AENTR is used in place of the unloaded processor. In SLC500 systems with distributed I/O systems, the processor, scanner module, and adapter module were also replaced by the 1747-AENTR. In any case, instances of 1747-AENTR are configured to communicate with either CompactLogix or ControlLogix processors, making them distributed I/O stations.

The 1747-AENTR connects to Ethernet I/P by providing dual Ethernet I/P communication ports, which are basically embedded switches. These ports support 10/100 Mbps communication speeds in half-duplex or full-duplex configurations and can be used to connect a variety of Ethernet topologies, such as star, tree, linear, and ring topologies. The corresponding communication cables used with this adapter module are Class 5 shielded or unshielded pair cables.

The 1747-AENTR needs to be installed in the leftmost slot of any SLC500 chassis. It occupies one (1) slot, consumes 470 mA at 5VDC, and dissipates 2.49 watts or 8.4962 BTU/ hour. It has an isolation voltage rating of 50V (continuous) and is basically insulated type.

☆型号：1747-AENTR SLC I/O 模块 以太网/IP 背板
