1768-L45 以太网通信 非易失性存储器

☆型号：1768-L45 以太网通信 非易失性存储器

【产品详情】

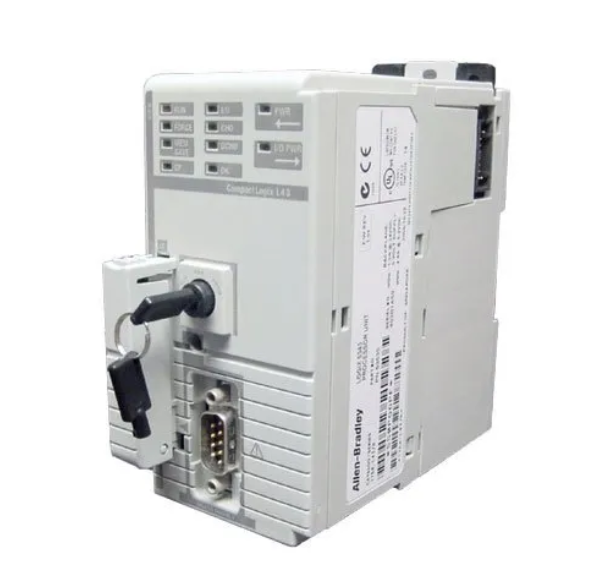

Allen-Bradley 1768-L45 是一款 CompactLogix 控制器，可为中型自动化要求提供先进的功能和具有成本效益的解决方案。该控制器设计具有 Logix 功能，特别是 3MB 的更大集成内存，最多可扩展支持四 （4） 个 1768 模块，三十 （30） 个 1769 紧凑型 I/O 模块，可安装在三 （3） 个扩展组中。

该控制器提供 3MB 内存分配。可以使用 CompactFlash 1784-CF128 添加可选的非易失性存储器。该控制器还嵌入了一个完全隔离的 RS232 通信端口。它支持的最大速度为 38.4 Kbps。该串行通信端口支持 DF1 全双工和半双工以及 DH485 通信协议。推荐使用与嵌入式串口建立通信的电缆是 1756-CP3 或 1747-CP3，它们是与控制器的直角连接器，直通串口，长度为 3 米。

对于以太网通信和任何其他通信协议，1768-L45 支持安装多达两 （2） 个通信模块。专门针对以太网，可以安装 1768-ENBT 和 1768-EWEB。

Allen-Bradley 的 1768-L45 Compact Logix 控制器为具有运动、I/O 和网络需求的控制应用提供解决方案。它支持四 （4） 个 1768 模块、三十 （30） 个 1769 紧凑型 I/O 模块。

它需要 2.0 安培的背板电流（24 伏）。与 1769 模块一起使用时，背板电流消耗为 2.0 A（5.7 V）。对于 1768 模块，5 V 时背板电流消耗为 5.6 A。与 1768 和 1769 模块一起使用时，背板总电流消耗为 7.6 安培（5.2 伏）。1768-L45 最多可支持 30 个 1769 I/O 模块，这些模块可以驻留在 3 个本地 I/O 模块组中，功耗为 48.0 W。

它的隔离电压为 30 伏，隔离类型在 500 伏交流电下测试 60 秒。1768-L45 通过了 T4（135 摄氏度）温度代码认证。

安装控制器时，请使用 M4 或 #8 螺钉。控制器的尺寸为 它的尺寸为 131.6 x 67.4 x 121.8 毫米或 5.18 x 2.65 x 4.80 英寸，重量约为 0.34 千克（11.9 盎司）。1768-L45 的工作温度范围为 0 至 60 摄氏度（32 至 140 华氏度），相对湿度为 5% 至 95%，非冷凝。它的工作冲击率为 30G，在非工作模式下高达 50G，在 5 至 10 赫兹时的最大振动为 500G。它具有针对工业环境的 CISPR 11 Group 1 A 类排放标准。它经过 cUL-us 测试和认证，符合美国和加拿大的标准要求。

☆型号：1768-L45 以太网通信 非易失性存储器

【英文介绍】

The Allen-Bradley 1768-L45 is a CompactLogix controller that offers advanced features and a cost-effective solution for mid-size automation requirements. The controller is designed with Logix capabilities, specifically 3MB of larger integrated memory, expandable support for up to four (4) 1768 modules, and thirty (30) 1769 compact I/O modules that can be installed in three (3) expansion groups.

The controller provides 3MB memory allocation. Optional non-volatile memory can be added using CompactFlash 1784-CF128. The controller is also embedded with a fully isolated RS232 communication port. It supports a maximum speed of 38.4 Kbps. This serial communication port supports DF1 full duplex and half duplex as well as DH485 communication protocols. The recommended cable to establish communication with the embedded serial port is 1756-CP3 or 1747-CP3, which are right Angle connectors with the controller, straight through the serial port, with a length of 3 meters.

For Ethernet communication and any other communication protocol, the 1768-L45 supports the installation of up to two (2) communication modules. Specifically for Ethernet, 1768-ENBT and 1768-EWEB can be installed.

Allen-Bradley's 1768-L45 Compact Logix controller provides solutions for control applications with motion, I/O and networking requirements. It supports four (4) 1768 modules and thirty (30) 1769 compact I/O modules.

It requires 2.0 amps of backplane current (24 volts). When used with the 1769 module, the backplane current consumption is 2.0A (5.7V). For the 1768 module, the backplane current consumption is 5.6A at 5 V. When used with the 1768 and 1769 modules, the backplane has a total current consumption of 7.6 amps (5.2 volts). The 1768-L45 supports up to 30 1769 I/O modules, which can reside in three local I/O module groups with a power consumption of 48.0 W.

It has an isolation voltage of 30 volts, and the isolation type is tested at 500 volts AC for 60 seconds. The 1768-L45 is certified with a T4 (135 degrees Celsius) temperature code.

When installing the controller, use M4 or #8 screws. The size of the controller is that it measures 131.6 x 67.4 x 121.8 mm or 5.18 x 2.65 x 4.80 inches and weighs approximately 0.34 kg (11.9 oz). The 1768-L45 operates in a temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) with a relative humidity of 5 to 95 percent and is non-condensing. It has an operating shock rate of 30G, up to 50G in non-operating mode, and a maximum vibration of 500G at 5 to 10 Hz. It has CISPR 11 Group 1 Class A emission standards for industrial environments. It is tested and certified by cUL-us to meet US and Canadian standard requirements.
