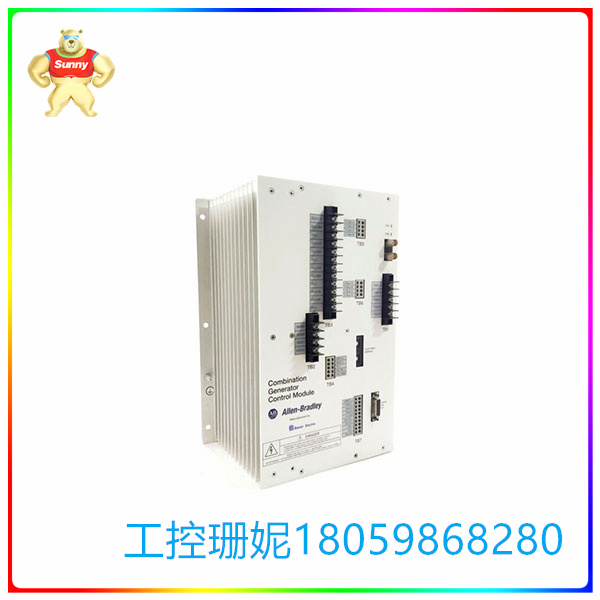

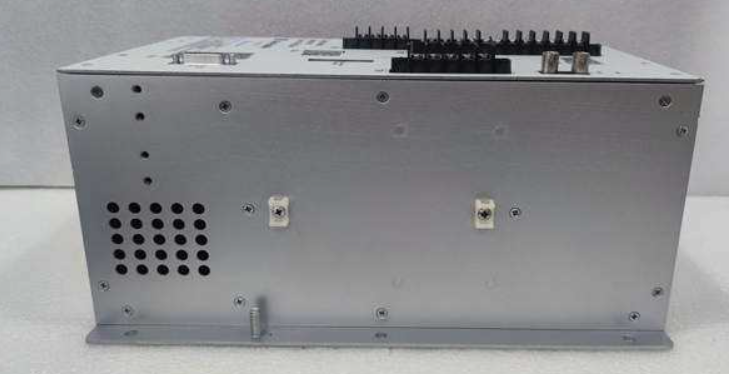

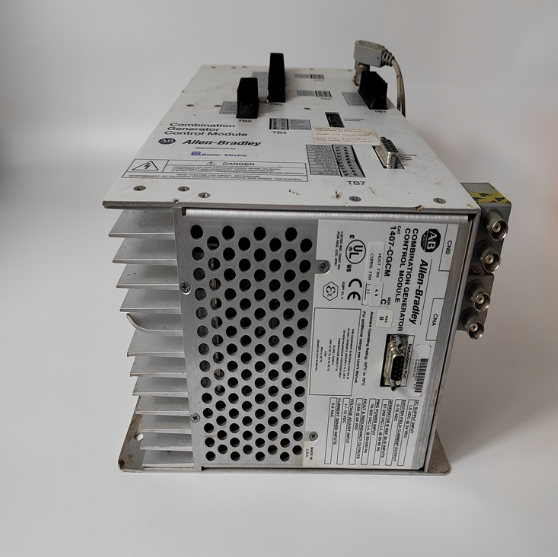

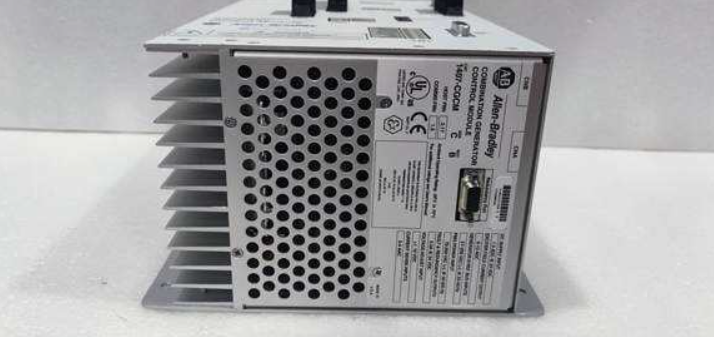

1407-CGCM/C 组合发电机控制模块

☆型号：1407-CGCM/C 组合发电机控制模块

【产品详情】

品牌 ： Allen Bradley

产品编号： 1407-CGCM

产品类型 ： 组合发电机控制模块

控制电源

供应

18...32V DC（标称 24V DC）（该设备由 24V 标称电池或具有 ATEX 认证的 24V DC 电源供电。交流纹波，最大值

负担

30W 50%、50...120赫兹

发电机电流检测

类型：三相加交叉电流补偿输入。

频率 ： 50/60 Hz

量程 ： 1 A 或 5 A 最大连续

负担

< CT 计量每相 0.1 VA <交叉电流输入每相 2.5 VA

交叉电流补偿实体参数 （ ID（+） 1 A， ID（+） 5 A， ID（-） ）

Ui = 12 V Ci = 14.1 nF Ii = 5 AAC Li = 1.5 μH

计量

发电机电压

范围：57...208V 交流电

精度 ： 0.2% （50/60 Hz）

发电机电流

范围 ： 0...5 A 交流电

精度 ： 0.2% （50/60 Hz）

发电机频率

范围 ： 10...90赫兹

精度 ： ±0.05 Hz

总线电压

范围：57...208V 交流电

精度 ： < 0.2% （50/60 Hz）

总线频率

范围 ： 10...90赫兹

精度 ： ±0.05%

相位角

范围 ： ±180°

精度 ： ±1.0°

现场电压

范围 ： 0...200V 直流

精度：±1.25 V 或 ±1.0%（以较大者为准）

场电流

范围 ： 0...30 A 交流电

精度：±0.15 A 或 ±1.0%（以较大者为准）

功率因数

量程：0.5...0.5

精度：实际PF的<0.4%

功率 - 真实和无功

范围 ： 0...标称的 200%

精度 ： 额定kVA的<0.4%

负载分配：分辨率：满量程电压的 0.1%

负载共享实体参数 （ LS（+）， LS（-） ）

Ui = 0...5 V Ci = 101 nF Ii = 111 ÂμA Li = 0

环境

工作温度：-20...70 °C （-4...158°F）

储存温度：-40...85 °C （-40...185°F）

工作湿度：5...95%（非冷凝）

冲击，操作 ： 30 g

非工作冲击：50 g，3 个垂直平面

振动，操作

10 ...500 赫兹，5.0 克/0.015 英寸最大 （P-P） 每轴 2 小时

介电强度 ： 根据 IEEE 421.3 测试

盐雾：根据 MIL-STD-810E 方法 509.3 进行测试

散热 ： 最大 3.1 kW

尺寸（宽 x 高 x 深）：24.77 厘米 x 35.56 厘米 x 20.96 厘米

重量 ： 7.7 公斤

装运重量 ： 9 公斤

☆型号：1407-CGCM/C 组合发电机控制模块

【英文介绍】

Brand: Allen Bradley

Product Number: 1407-CGCM

Product type: Combined generator control module

Control power supply

supply

18... 32V DC (Nominal 24V DC) (The device is powered by a 24V nominal battery or a 24V DC power supply with ATEX certification. Ac ripple, maximum

burden

30W 50%, 50... 120 Hz

Generator current detection

Type: Triple sum cross current compensation input.

Frequency: 50/60 Hz

Range: 1 A or 5 A maximum continuous

burden

< CT metering 0.1VA per phase < Cross current input 2.5VA per phase

Cross current compensation entity parameters (ID (+) 1 A, ID (+) 5 A, ID (-))

Ui = 12 V Ci = 14.1 nF Ii = 5 AAC Li = 1.5 μH

measure

Generator voltage

Range: 57... 208V AC

Accuracy: 0.2% (50/60 Hz)

Generator current

Range: 0... 5 A Alternating current

Accuracy: 0.2% (50/60 Hz)

Generator frequency

Range: 10... 90 Hertz

Accuracy: ± 0.05Hz

Bus voltage

Range: 57... 208V AC

Accuracy: < 0.2% (50/60 Hz)

Bus frequency

Range: 10... 90 Hertz

Accuracy: ±0.05%

Phase Angle

Range: ±180°

Accuracy: ±1.0°

Field voltage

Range: 0... 200V DC

Accuracy: ± 1.25V or ±1.0% (whichever is greater)

Field current

Range: 0... 30 A AC power supply

Accuracy: ± 0.15A or ±1.0% (whichever is greater)

Power factor

Range: 0.5... 0.5

Accuracy: <0.4% of actual PF

Power - real and reactive

Range: 0... The nominal 200%

Accuracy: <0.4% of rated kVA

Load distribution: Resolution: 0.1% of full scale voltage

Load sharing entity parameters (LS (+), LS (-))

Ui = 0... 5 V Ci = 101 nF Ii = 111 A μA Li = 0

environment

Operating temperature: -20... 70 °C (-4... 158°F)

Storage temperature: -40... 85 °C (-40... 185°F)

Working humidity: 5... 95% (non-condensing)

Impact, operation: 30 g

Non-working impact: 50 g, 3 vertical planes

Vibration, operation

10... 500 Hz, 5.0 g /0.015 inches Max (P-P) for 2 hours per axis

Dielectric strength: tested according to IEEE 421.3

Salt spray: Tested according to MIL-STD-810E Method 509.3

Heat dissipation: maximum 3.1kW

Dimensions (W x H x D) : 24.77 cm x 35.56 cm x 20.96 cm

Weight: 7.7 kg

Shipping weight: 9 kg
