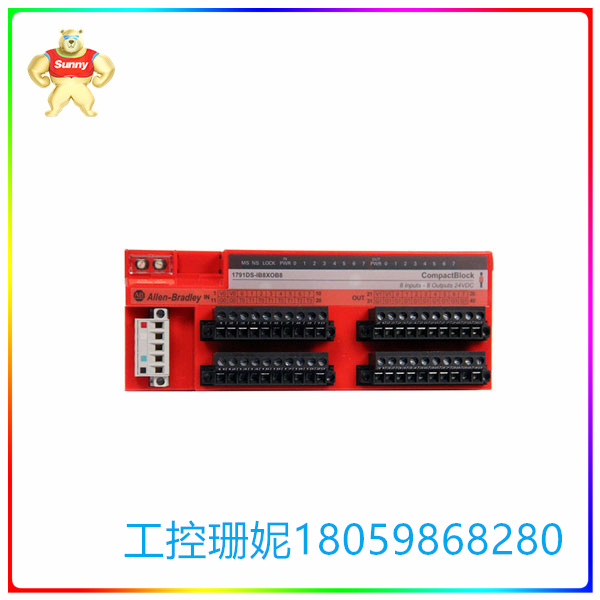

1791DS-IB8XOB8 安全模块是具有固态输出的安全输出模块

☆型号：1791DS-IB8XOB8 安全模块是具有固态输出的安全输出模块

【产品详情】

目录号为 1791DS-IB8XOB8 的 Guard I/O DeviceNet 安全模块是具有固态输出的安全输出模块。该模块具有嵌入式 I/O 模块，例如八 （8） 个安全输入、八 （8） 个固态输出和四 （4） 个测试输出。

1791DC-IB8XOB8 模块配有防护等级 （IP） 为 20 的外壳。它可用于需要安全完整性等级 （SIL） 3 的应用。它符合 IEC 61508 标准和 EN 954-1 中规定的安全类别 4。

安全输入设计用于灌电流接线配置，最小导通状态电压为 11VDC，输入电流为 6 mA。测试输出通道支持额定输出电流为 0.7A、最大剩余电压为 1.2V、最大漏电流为 0.1mA 的源极配置。安全输出也支持电源接线，额定输出电流为 0.5A，最大剩余电压为 1.2V，最大漏电流为 0.1 mA。

1791DC-IB8XOB8 具有内置的自诊断功能和配置锁定功能。该模块的集成 I/O 状态数据提供有关单个点输入状态、组合输入状态、单个点输出状态、组合输出状态、单个测试输出状态和单个输出回读（输出的实际开/关状态）的信息。

Allen-Bradley 1791DS-IB8XOB8 CompactBlock 是一款 DeviceNet 防护组合模块，具有 20.4 至 26.4 伏直流 I/O 电源电压（标称电压为 24 伏直流）、11 至 25 伏直流通信电源电压和 110 mA 电流消耗（24 伏直流）。

该模块具有 8 个安全输入、4 个测试输出和 8 个固态安全输出，并安装了单独的状态指示灯。该模块的输入为吸电流输入型，输入电流为 6 安培，最大关断电流为 1 mA。1791DS-IB8XOB8 的导通状态最小输入电压为 11 伏直流电。1791DS-IB8XOB8 的最大关断状态输入电压为 5 伏直流电。该模块的电流源测试输出具有 0.1 mA 的最大泄漏电流、0.7 Amps 的额定输出电流和 1.2 V 的最大剩余电压tage.另一方面，1791DS-IB8XOB8模块的电流源安全输出具有相同的最大泄漏电流 0.1 mA，相同的剩余电压（最大值为 1.2 伏），额定输出电流为 0.5 安培。

☆型号：1791DS-IB8XOB8 安全模块是具有固态输出的安全输出模块

【英文介绍】

The Guard I/O DeviceNet security module with directory number 1791DS-IB8XOB8 is a security output module with a solid state output. The module has embedded I/O modules, such as eight (8) security inputs, eight (8) solid state outputs, and four (4) test outputs.

The 1791DC-IB8XOB8 module is equipped with a housing of Protection Class (IP) 20. It can be used in applications that require safety Integrity Level (SIL) 3. It complies with the IEC 61508 standard and safety Category 4 as specified in EN 954-1.

The safety input is designed for filling wiring configurations with a minimum on-state voltage of 11VDC and input current of 6 mA. The test output channel supports source configurations with rated output current of 0.7A, maximum residual voltage of 1.2V, and maximum leakage current of 0.1mA. The safety output also supports power wiring, and the rated output current is 0.5A, the maximum residual voltage is 1.2V, and the maximum leakage current is 0.1 mA.

The 1791DC-IB8XOB8 has built-in self-diagnostics and configuration locking. The module's integrated I/O status data provides information about single point input state, combined input state, single point output state, combined output state, single test output state, and single output read-back (the actual on/off state of the output).

Allen-Bradley 1791DS-IB8XOB8 CompactBlock is a DeviceNet protection module. It has 20.4 to 26.4 volts DC I/O supply voltage (nominal voltage is 24 volts DC), 11 to 25 volts DC communication supply voltage, and 110 mA current consumption (24 volts DC).

The module has 8 safety inputs, 4 test outputs and 8 solid state safety outputs, and is equipped with a separate status indicator. The input of the module is a current-absorbing input type with an input current of 6 amps and a maximum turn-off current of 1 mA. The minimum input voltage for the on-state of the 1791DS-IB8XOB8 is 11 volts DC. The 1791DS-IB8XOB8 has a maximum turn-off input voltage of 5 volts DC. The module's current source test output has a maximum leakage current of 0.1 mA, a rated output current of 0.7 Amps, and a maximum residual voltage tage of 1.2 V. On the other hand, the current source safety output of the 1791DS-IB8XOB8 module has the same maximum leakage current of 0.1 mA, the same residual voltage (maximum 1.2 volts), and a rated output current of 0.5 amps.
