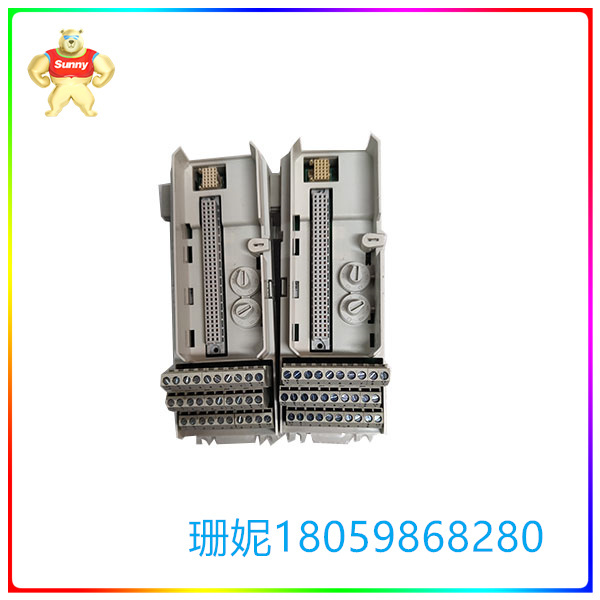

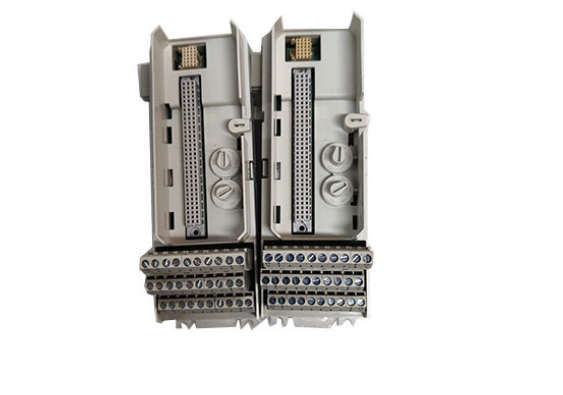

TU810V1 3BSE018332R1 紧凑型模块终端单元 无源单元

☆型号：TU810V1 3BSE018332R1 紧凑型模块终端单元 无源单元

【产品详情】

TU810/TU810V1 是一款用于 S800 I/O 的 16 通道 50V 紧凑型模块终端单元 （MTU）。MTU 是一个无源单元，用于将现场接线连接到 I/O 模块。它还包含 ModuleBus 的一部分。

MTU 将 ModuleBus 分配给 I/O 模块和下一个 MTU。它还通过将输出位置信号转移到下一个 MTU 来生成 I/O 模块的正确地址。

两个机械键用于为不同类型的 I/O 模块配置 MTU。这只是一种机械配置，不会影响 MTU 或 I/O 模块的功能。每个键有六个位置，总共有 36 种不同的配置。

特点和优势

使用单线连接实现I/O模块的紧凑安装。

多达 16 个现场信号通道和过程电源连接。

连接到 ModuleBus 和 I/O 模块。

机械键控可防止插入错误的 I/O 模块。

闩锁装置连接到DIN导轨，用于接地。

DIN导轨安装。

☆型号：TU810V1 3BSE018332R1 紧凑型模块终端单元 无源单元

【英文介绍】

The TU810/TU810V1 is a 16-channel 50V compact modular terminal unit (MTU) for the S800 I/O. MTU is a passive unit used to connect field wiring to the I/O module. It also contains parts of the ModuleBus.

MTU Assigns the ModuleBus to the I/O module and the next MTU. It also generates the correct address of the I/O module by transferring the output position signal to the next MTU.

Two mechanical keys are used to configure the MTU for different types of I/O modules. This is only a mechanical configuration and does not affect the function of the MTU or I/O module. Each key has six positions and a total of 36 different configurations.

Characteristics and advantages

Compact installation of I/O modules using a single wire connection.

Up to 16 field signal channels and process power connections.

Connect to the ModuleBus and I/O modules.

Mechanical keying prevents the insertion of incorrect I/O modules.

The latching device is connected to the DIN rail for grounding.

DIN rail mounting.
