TU847 3BSE022462R1 模块垂直安装 冗余 I/O

【产品详情】

产品编号：3BSE022462R1型

ABB型号名称：TU847型

目录说明：适用于 CI840 的 TU847 MTU

详细描述：1+1 CI840 支持非冗余 I/O，模块垂直安装。支持非冗余 I/O。 包括：

- 1 个电源连接器

- 1 个 TB807 模块总线端接器

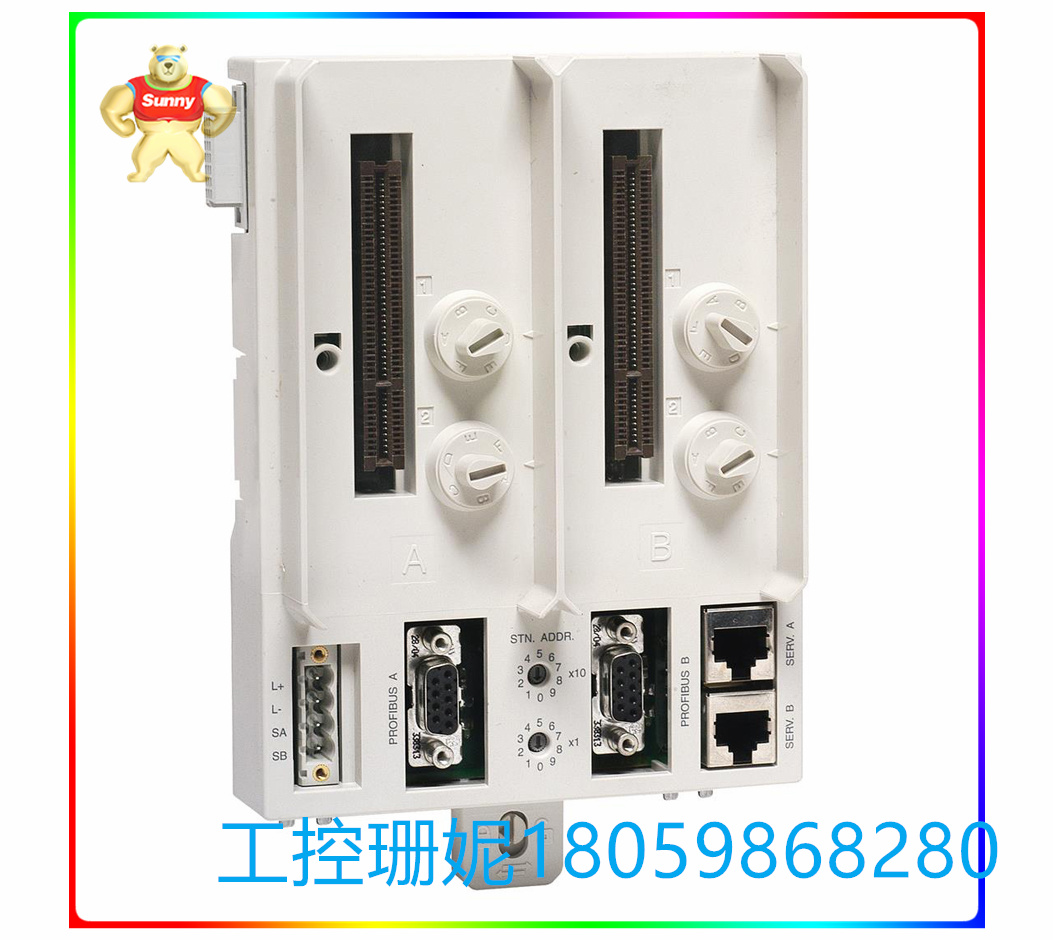

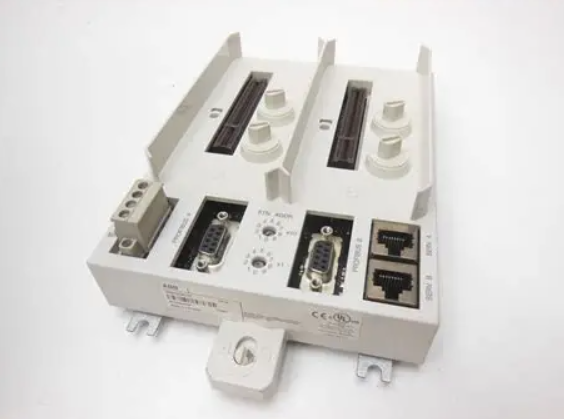

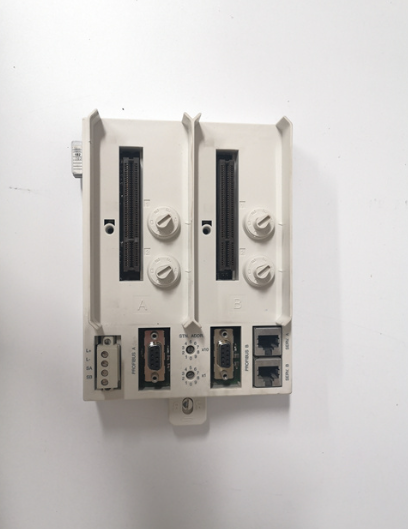

TU847 是一款模块终端单元 （MTU），用于现场通信接口 CI840/CI840A 的冗余配置。MTU 是一个无源单元，具有用于电源、电气 ModuleBus、两个 CI840/CI840A 和两个用于站点地址（0 至 99）设置的旋转开关的连接。ModuleBus 光口 TB842 可以通过 TB806 连接到 TU847。

四个机械键，每个位置两个，用于为正确类型的模块配置 MTU。每个键有六个位置，总共有 36 种不同的配置。TU846/TU847 需要左侧留出空间才能移除。不能用通电代替。TU847 还提供符合 G3 标准的版本 （TU847Z）。

特点和优势

• 电源连接。

• 两个PROFIBUS连接。

• 两个维修工具连接。

• 两个旋转开关，用于站点地址设置。

• ModuleBus 连接。

• 用于 ModuleBus 光端口的连接器。• 机械键控可防止插入错误的模块类型。

• DIN导轨上的闩锁装置，用于锁定和接地。

• DIN导轨安装。

TU847 3BSE022462R1 模块垂直安装 冗余 I/O

【英文介绍】

Product number: Model 3BSE022462R1

ABB model name: TU847

Catalog Description: TU847 MTU for CI840

Description: 1+1 The CI840 supports non-redundant I/O and is installed vertically. Supports non-redundant I/O. Includes:

- One power connector

- 1 TB807 module bus terminator

The TU847 is a modular terminal unit (MTU) for redundant configuration of the field communication interface CI840/CI840A. The MTU is a passive unit with connections for the power supply, the electrical ModuleBus, two CI840/CI840A and two rotary switches for site address (0 to 99) Settings. The ModuleBus optical port TB842 can be connected to the TU847 through the TB806.

Four mechanical keys, two in each position, are used to configure the MTU for the correct type of module. Each key has six positions and a total of 36 different configurations. TU846/TU847 requires a space on the left side to be removed. Cannot be replaced by electricity. The TU847 is also available in a G3 compliant version (TU847Z).

Characteristics and advantages

• Power connection.

• Two PROFIBUS connections.

• Two service tools are connected.

• Two rotary switches for site address Settings.

• ModuleBus connection.

• Connectors for the ModuleBus optical ports. • Mechanical keying prevents insertion of the wrong module type.

• Latch on DIN rail for locking and grounding.

• DIN rail mounting.
