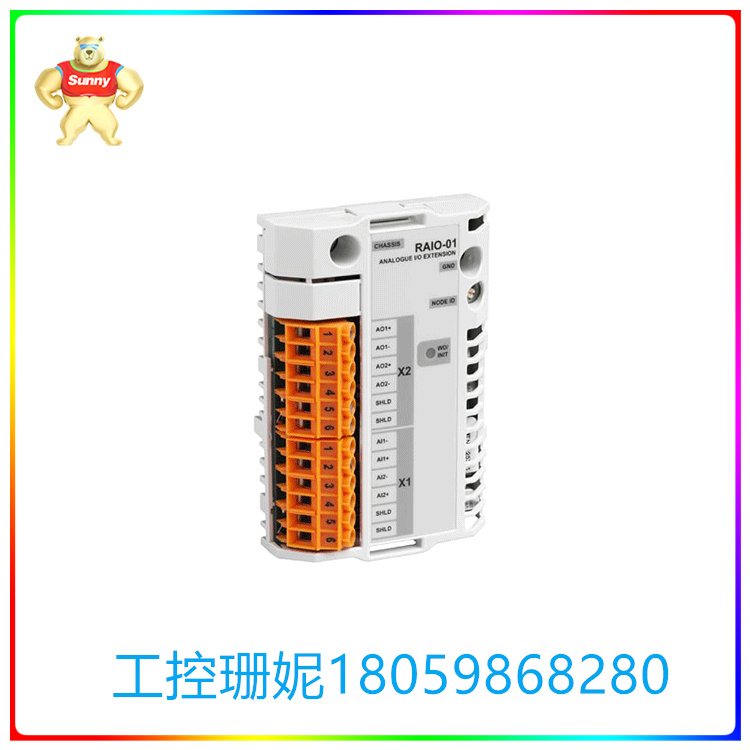

RAIO-01 模拟量 I/O 扩展模块 提供两个双极性电流

【产品详情】

全球商业别名：雷欧-01

产品编号：3ABD64606841

ABB型号名称：雷欧-01

目录说明：RAIO-01，模拟量 I/O 扩展模块

产品编号： 雷奥-01

产品类型 ： 模拟量I/O扩展模块

RAIO-01 模拟 I/O 扩展模块提供两个双极性电流 （±0[4]...20 mA） 或电压 （±0[2]...10 V 或 ±0...2 V） 输入和两个单极性电流 （0[4]...20 mA） 输出，分辨率为 12 位。模拟输入和输出作为一个组相互隔离，并与电源隔离

安装：安装到驱动器的 RMIO 板的选件插槽中或连接到外部 AIMA-01 I/O 模块适配器上。

防护等级：IP 20

硬件设置：用于选择节点 ID 的旋转开关（范围 1...15）. 每个输入一个 DIP 开关，用于在双极性模式（默认）和单极性模式之间进行选择。每个输入有两个 DIP 开关，用于信号类型和电平选择。

连接器：38 针并行总线连接器。两个 6 极不可拆卸螺钉型接线端子，最大接线端子 2.5 mm2。

模拟输入信号类型：±（0）4...20 mA， ±（0）2...10 V，±0...2 伏

输入阻抗：100 Ω（电流），200 kΩ（电压）

误差：25 °C 时为 ±0.5%（满量程范围） 温度系数：±100 ppm/°C（最大值）

与模拟输出和模块载板隔离。最大连续隔离电压为 48 V rms;最大峰值为 100 V。与机箱电位的隔离（例如模块载板的 GND 和 +24 VDC）已在 1.5 kV AC 下测试了 1 秒。

模拟输出：信号类型：0（4）...20毫安

最大负载电阻： 700 O

分辨率：0.024%（12 位）

最大功耗：100 mA （5 V） + 120 mA （24 V） 两个电压均由 RMIO 板或 AIMA-01 I/O 模块适配器提供

预计最短使用寿命：100 000 小时

尺寸（高x宽x深），约：16.5cm x 0.004cm x 11.5cm

重量 ：0.35 公斤

装运重量 ： 1.5 Kg

RAIO-01 模拟量 I/O 扩展模块 提供两个双极性电流

【英文介绍】

Global business alias: Leio-01

Product Number: 3ABD64606841

ABB Model name: Leio-01

Directory Description: RAIO-01, analog I/O expansion module

Product Number: ReO-01

Product Type: Analog I/O expansion module

The RAIO-01 analog I/O expansion module provides two bipolar currents (±0[4]... 20 mA) or voltage (±0[2]... 10 V or ±0... 2 V) input and two unipolar currents (0[4]... 20 mA) output with 12-bit resolution. Analog inputs and outputs are isolated from each other as a group and from the power supply

Installation: Install into the option slot of the RMIO board of the drive or connect to the external AIMA-01 I/O module adapter.

Protection level: IP 20

Hardware Settings: Rotary switch for selecting node ID (range 1... 15). Each input has a DIP switch to choose between bipolar mode (default) and unipolar mode. Each input has two DIP switches for signal type and level selection.

Connector: 38-pin parallel bus connector. Two 6-pole non-removable screw type terminals, maximum terminal 2.5 mm2.

Analog input signal type: ± (0) 4... 20 mA, ± (0) 2... 10 V, ±0... 2 Volts

Input impedance: 100Ω (current), 200kΩ (voltage)

Error: ±0.5% at 25 °C (full scale range) Temperature coefficient: ±100 ppm/°C (maximum)

Isolation from analog output and module carrier. The maximum continuous isolation voltage is 48 V rms; The maximum peak is 100 V. Isolation from the chassis potential (e.g. GND and +24 VDC for module carrier board) has been tested for 1 second at 1.5 kV AC.

Analog output: Signal type: 0 (4)... 20 ma

Maximum load resistance: 700 O

Resolution: 0.024% (12 bits)

Maximum power consumption: 100 mA (5 V) + 120 mA (24 V) Both voltages are supplied by the RMIO board or the AIMA-01 I/O module adapter

Minimum expected service life: 100,000 hours

Dimensions (H x W x D), approx. 16.5cm x 0.004cm x 11.5cm

Weight: 0.35 kg

Shipping weight: 1.5Kg
