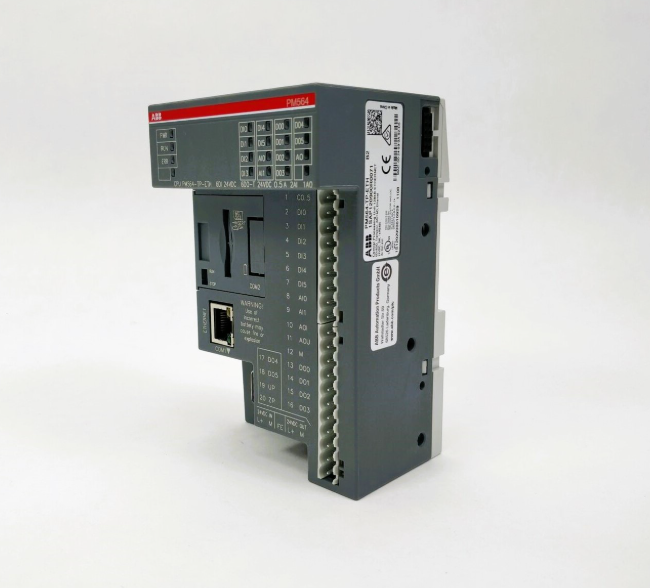

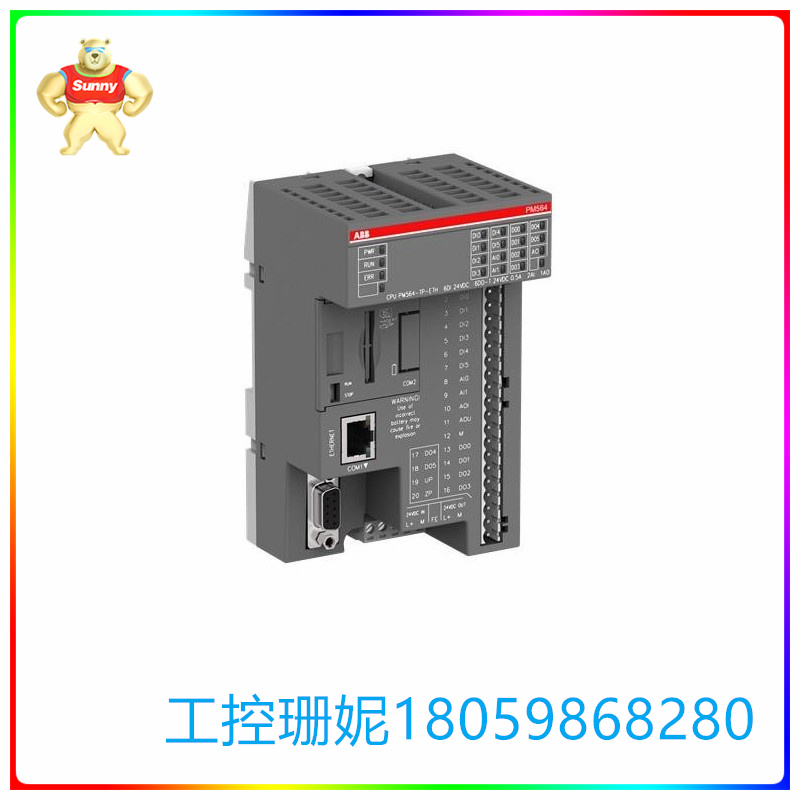

PM564-TP-ETH 控制器 提供多种标准的通信选项

【产品详情】

PM564-TP-以太币

一般信息

扩展产品类型：PM564-TP-以太币

产品编号：1SAP120900R0071

ABB型号名称：PM564-TP-以太币

EAN：4016779878746

目录说明：PM564-TP-ETH：AC500，Prog.Logic控制器

详细描述：PM564-TP-ETH：AC500，Prog.Logic控制器，128kB，6DI/6DO-T/2AI/1AO，24VDC，1xRS485,2x选配槽、

毛重：0.449 千克

专门的

硬件接口数量：工业以太网 1

其他 0 并行 0 RS-232 0 RS-422 0

RS-485 1

串行 TTY 0

USB 0

无线 0

内存大小：大小：142 kB

内存类型用户数据：公羊

控制器处理时间：0.00008 毫秒

模拟输入：2

模拟输出：1

数字输入数量：6

数字输出数量：6

数字可配置 I/O 数量：0

输入电压类型：直流

电源电压：20.4 ...28.8 V 直流

其他信息

产品主要类型：PM564型

中文名称：分布式自动化PLC

分类

电子类：27-24-22-07

东伊运 8：EC000236 - PLC CPU模块

联合国特别方案委员会：32151705

特性

128kB或512kB  程序内存，每条位指令执行时间0.08 μs

CPU模块PM556和PM566拥有512kB程序内存，适用于较复杂应用。

集成一个RS485串口，第二个可选

本地最多可扩展10个 I/O模块(标准S500 和/或 S500-eCo模块可以混合使用) ，本地最多可以有335个I/O通道

可选SD卡用于数据存储和程序备份

高速计数最大可达50 kHz

PM564和PM566 CPU上的模拟量通道可配成数字量输入

MODBUS数据可以直接存储在内部数据存储器中

集成以太网的CPU支持Web服务器，FTP服务器和SNTP

PM556和PM566 CPU可通过SMTP客户端发送邮件

编程基于IEC61131-3标准，您可以在 Automation Builder工程组件中快速上手编写程序

多种通信选项

AC500-eCo PLC提供多种标准的通信选项

集成一个串口使数据交换变得简单

可以扩展第二个串口，可以用于程序下载和通信

集成以太网的CPU支持Web服务器，FTP服务器和SNTP

接口/协议

串口COM1（RS485） 可用于程序下载，通信（MODBUS RTU, ASCII）或扩展远程I/O( CS31主站）。

可选项串口COM2（RS485）也可用于程序下载，通信（MODBUS RTU, ASCII）。

以太网接口可用于下载程序和通信 (SNTP客户端， DHCP，UDP， Modbus TCP， HTTP和FTP)。PM556和PM566中可通过SMTP客户端发送邮件。

PM564-TP-ETH 控制器 提供多种标准的通信选项

【英文介绍】

peculiarity

128kB or 512kB program memory, each bit instruction execution time 0.08μs

The CPU modules PM556 and PM566 have 512kB of program memory and are suitable for more complex applications.

Integrate one RS485 serial port, the second is optional

Up to 10 I/O modules can be expanded locally (standard S500 and/or S500-ECO modules can be mixed), and up to 335 I/O channels can be locally expanded

Optional SD card for data storage and program backup

High speed counting up to 50 kHz

The analog channels on the PM564 and PM566 cpus can be configured as digital inputs

MODBUS data can be stored directly in the internal data memory

Ethernet integrated CPU supports Web server, FTP server and SNTP

The PM556 and PM566 cpus can send mail through SMTP clients

Programming is based on the IEC61131-3 standard, and you can quickly start writing programs in Automation Builder engineering components

Multiple communication options

The AC500-eCo PLC offers a variety of standard communication options

Integrating a serial port makes data exchange simple

A second serial port can be extended for program download and communication

Ethernet integrated CPU supports Web server, FTP server and SNTP

Interface/protocol

The serial port COM1 (RS485) can be used for program download, communication (MODBUS RTU, ASCII) or for extending remote I/O(CS31 master).

Optional serial port COM2 (RS485) can also be used for program download, communication (MODBUS RTU, ASCII).

Ethernet interfaces can be used to download programs and communicate (SNTP client, DHCP, UDP, Modbus TCP, HTTP, and FTP). In PM556 and PM566, mail can be sent through the SMTP client.
