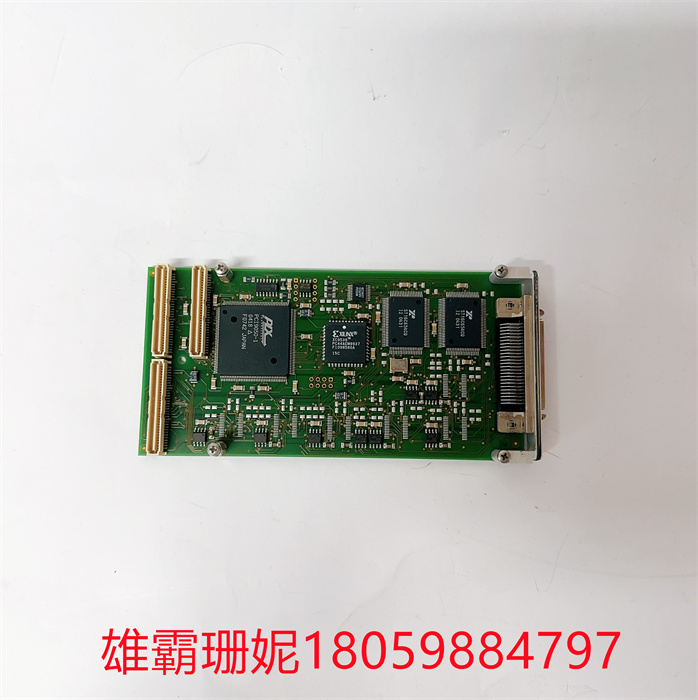

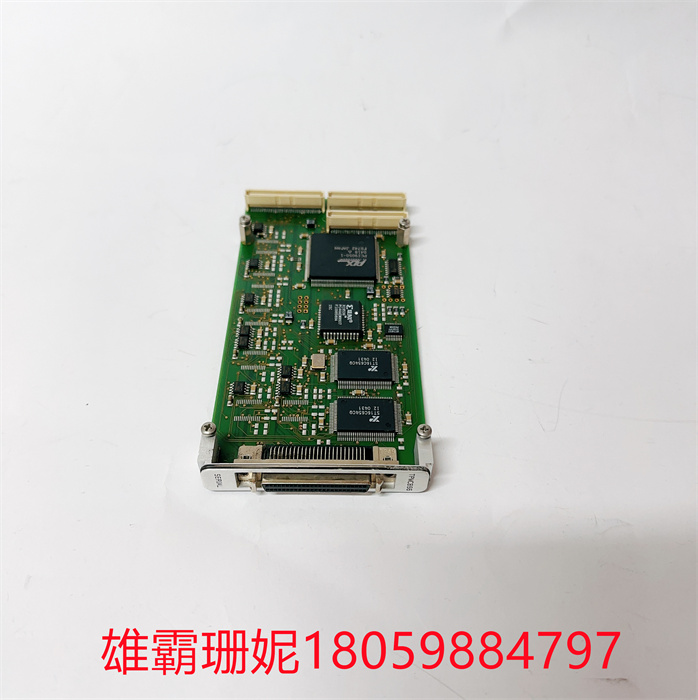

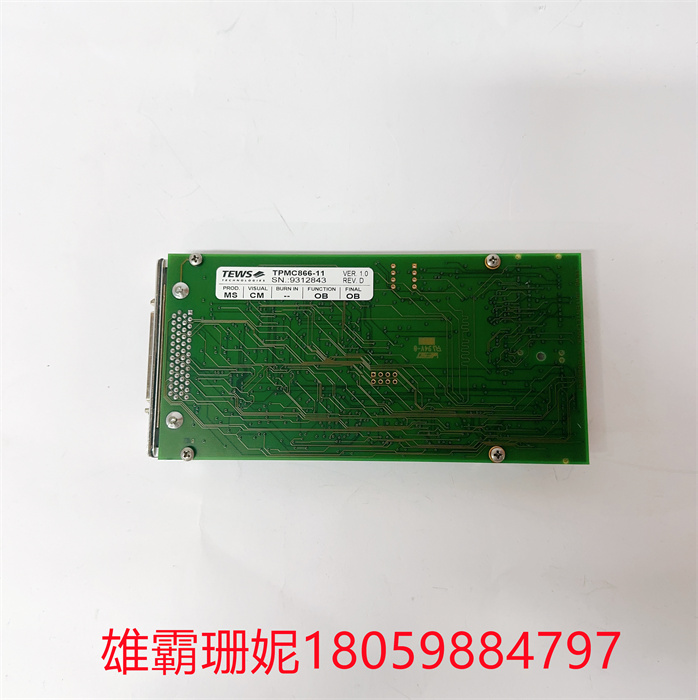

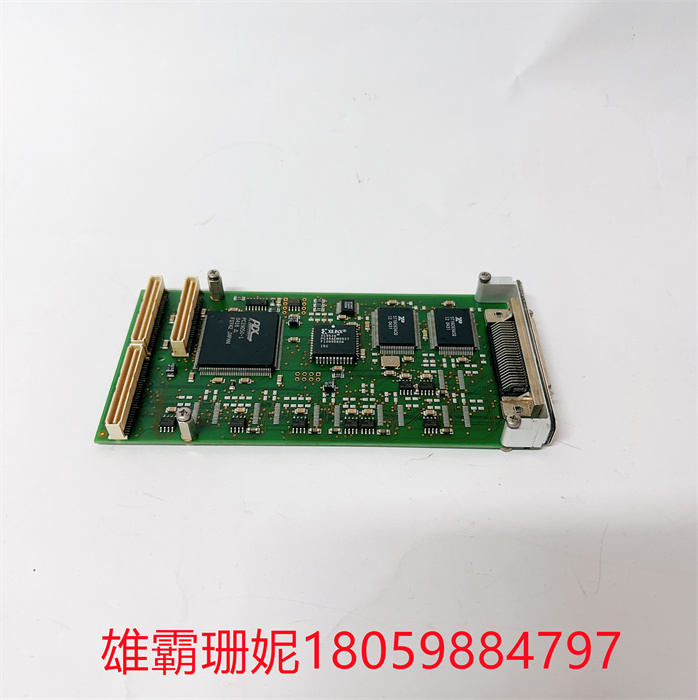

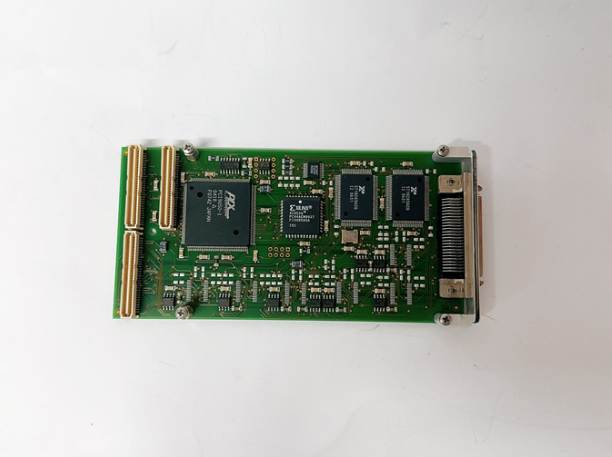

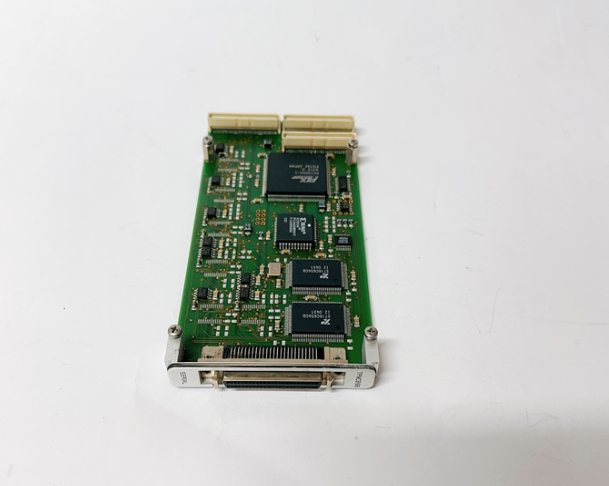

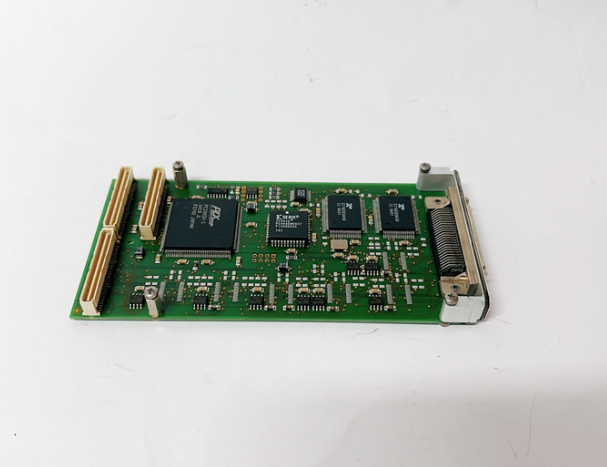

ABB TPMC866-11 DCS自动化模块

ABB TPMC866-11 DCS自动化模块

TPMC866是一个标准的单宽32位PMC模块， 具有8通道高性能串行接口，具有前I/O和后I/O。

TPMC866-10提供8通道RS232接口，支持每个通道的接收数据(RxD),发送数据(TxD), 准备发送(RTS), 清除发送(CTS)和GND。此外，串行通道1和串行通道2提供数据集就绪(DSR)，数据终端就绪(DTR),数据载波检测(DCD)和环检测指示器(RI)。TPMC866-11支持8通道RS422接口，并通过差分发射器和接收器提供RS422信号电平。每个串行通道提供发送数据(TxD +/-). 接收数据(RxD +/-)和GND。

ABB TPMC866-11 DCS自动化模块

接收器信号终端(RxD+和RxD-之间的120欧姆)在TPMC866上提供每个通道。TPMC866-10/-11的每 个通道都有一个64字节的发送FIFO和一 个64字节的接收FIFO，以显着减少向发送器和接收器提供数据和从发送器和接收器获取数据所需的开销。FIFO触发电平是可编程的。TPMC866-12提供8通道的高性能串行接口。每个串行通道可以通过拨码开关配置为RS422, RS485-FD-M(全双工主), RS485-FD-S(全双工从)或RS485-HD(半双工)接口。对于RS422和RS485-FD, 提供四线接口(RX+，RX-， TX+， TX-)加地(GND)。 RS485-HD支持DX+、 DX-两线加地(GND)接口。对于前I/O,前面板上有一个HD50 SCSI-2型母头连接器。对于后I/O,支持P14 I/O连接器。TPMC866-12的每 个通道都有一个128字节的发送FIFO和一个128字节的接收FIFO,以显着减少向发送器提供数据和从接收器获取数据所需的开销。FIFO触发电平是可编程的。
