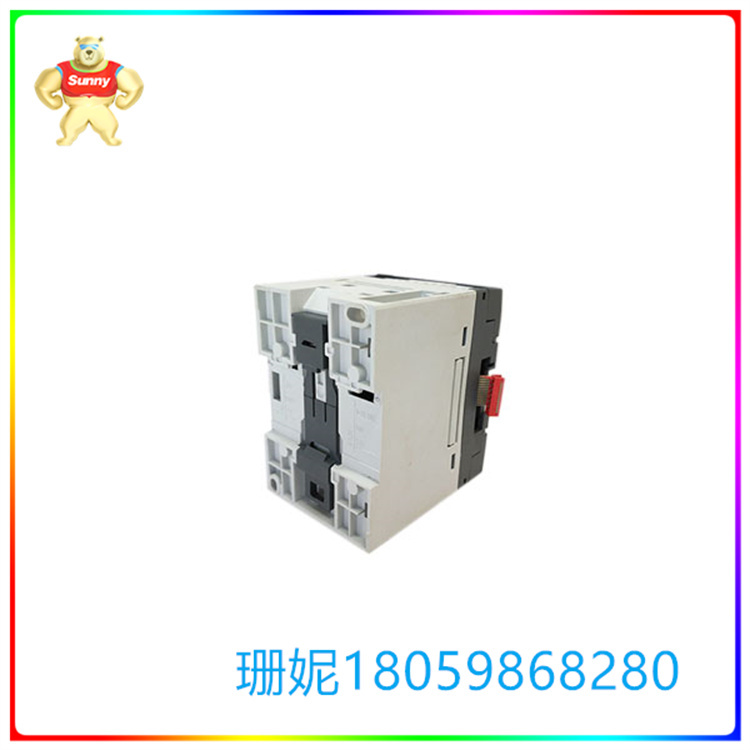

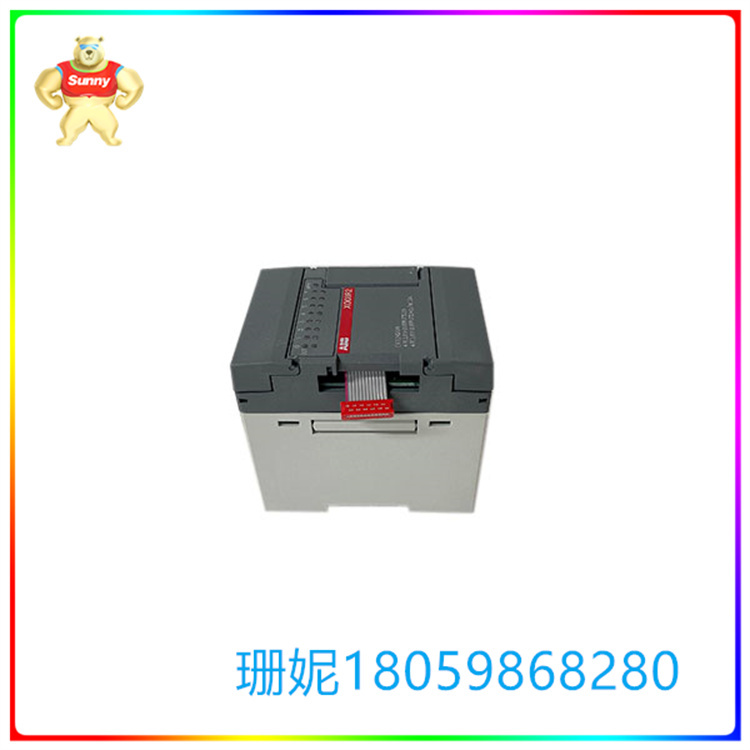

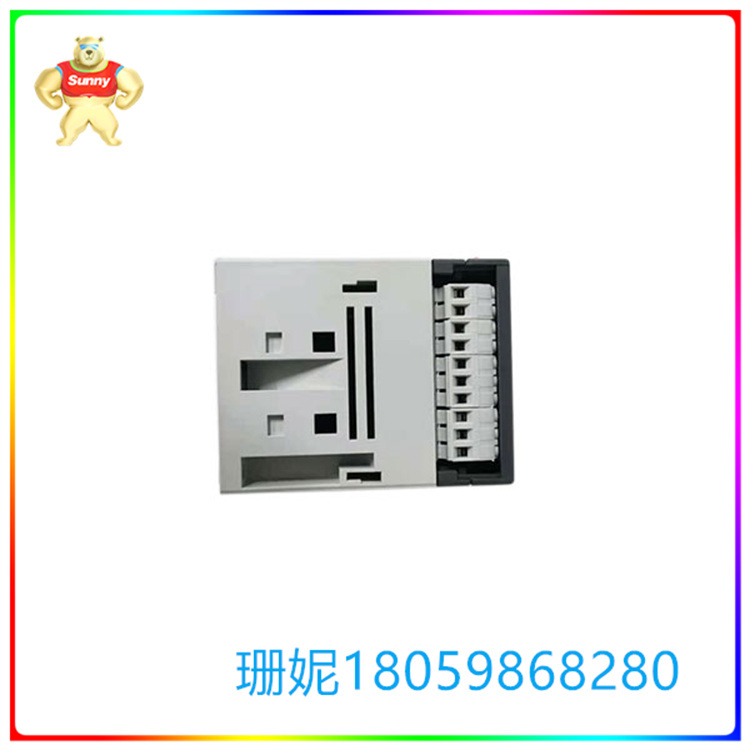

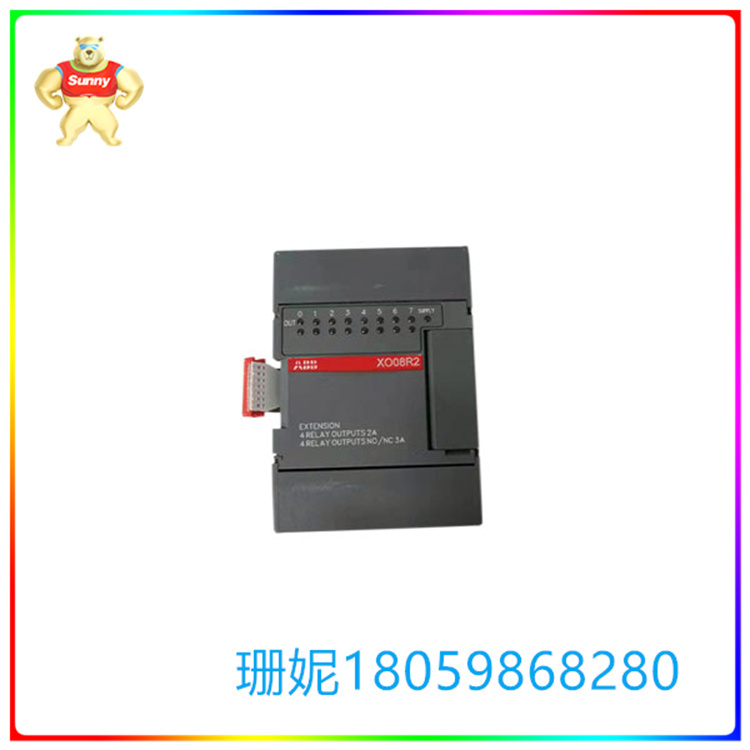

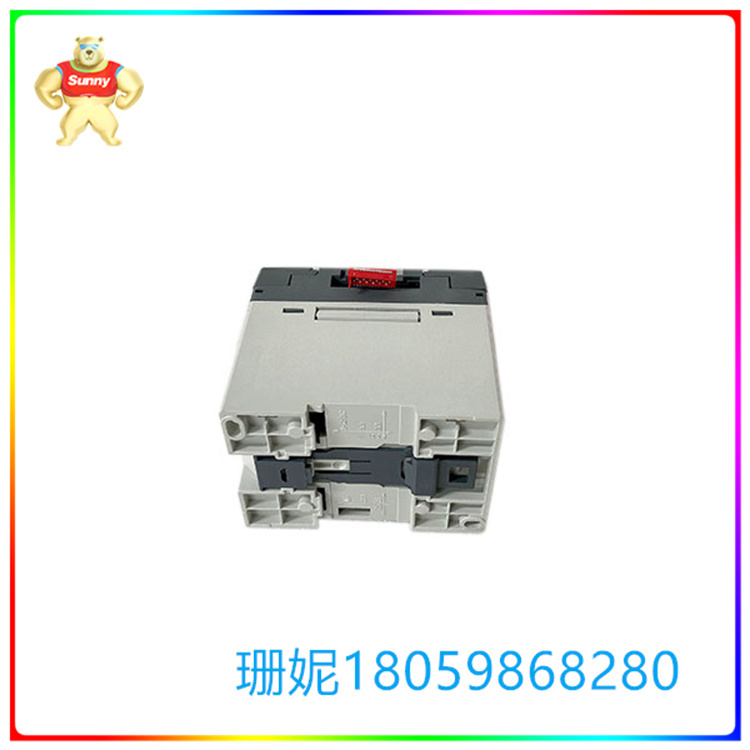

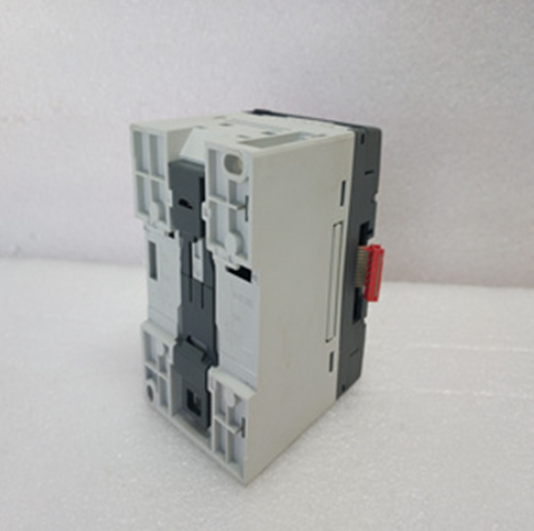

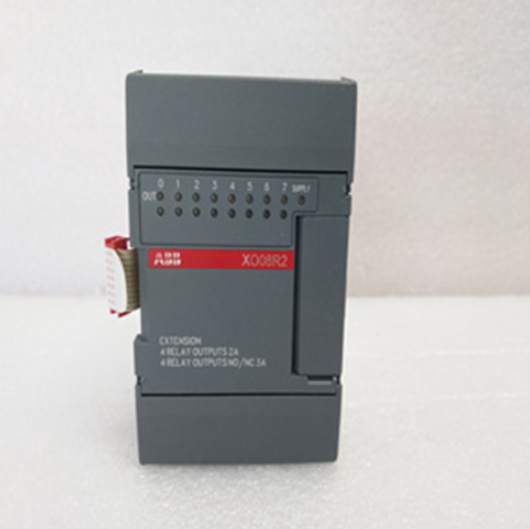

1SBP260109R1001继电器输出扩展模块XO08R2, 24 VDC/ 120-230 VAC 50/60 HZ, 4个输出DIN导轨安装。电力系统部为世界各地的输配电网络和发电厂提供全套系统和服务，重点是变电站和变电站自动控制系统。此外，该部”]还提供灵活交流输电系统(FACTS) 和高压直流(HVDC)输电系统以及电网管理系统。在发电业务领域，电力系统部提供仪表产品以及电厂控制和辅助装置。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、 线圈、衔铁、触点簧片等组成的。只要在线圈两端加上-定的电压，线圈中就会流过一定的电流， 从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、 常闭”触点，可以这样来区分:继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、电路原理
2.1继电器简单介绍
继电器是一种当输入量变化到某- 定值时,其触头(或电路)即接通或分断交直流小容量控制回路当晶体管用来驱动继电器时，推荐用NPN三极管。具体电路如下:
工作原理简介
当输入高电平时，晶体管T1 饱和导通，继电器线圈通电，触点吸合。
当输入低电平时，晶体管T1截止,继电器线圈断电，触点断开。
3.2电路中各元器件的作用
晶体管T1为控制开关。电阻R1主要起限流作用，降低晶体管T1功耗。电阻R2使晶体管T1可靠截止。二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在+ 12V上。
