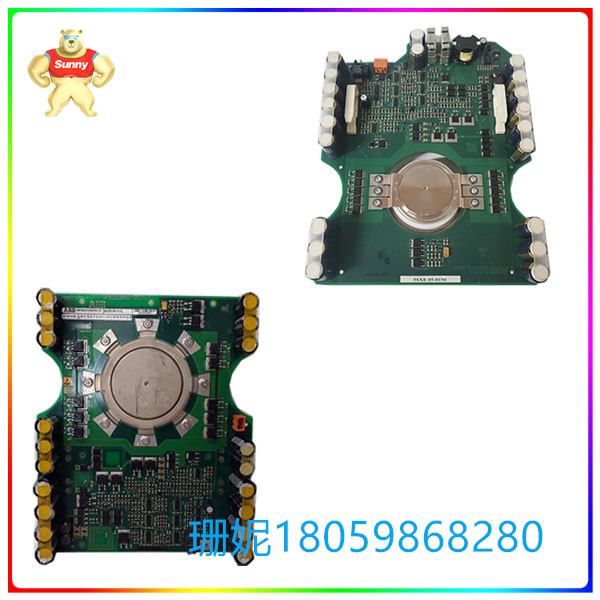

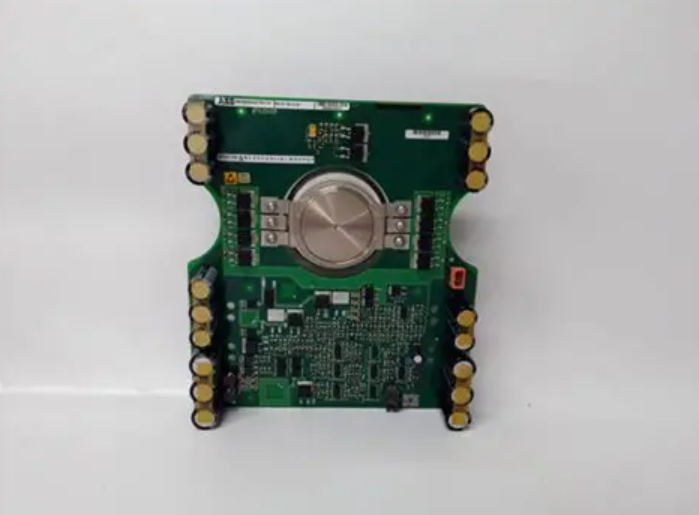

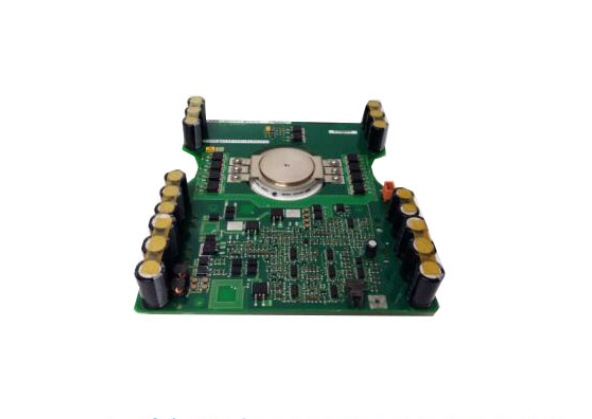

ABB 5SHX06F6004 即集成门极换流晶闸管
IGCT，即集成门极换流晶闸管，于1997年提出，晚于IGBT。IGCT 5SHX06F6004将GTO芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接而成，结构更加简单，可实现高压大容量能量转换、损耗更低。
由于IGCT 5SHX06F6004结合IGBT与与GTO二者的优势，在高压、大电流各种应用领域中可靠性更高、成本更低。以4.16kV的变频器为例，该设备中的逆变器需要约24个高压IGBT，或60个低压IGBT，若采用IGCT，则只需12个。由于结构更简单、体积更小，采用IGCT的变频器在设计难度、散热及鲁棒性上可以展现出更加优良的性能和成本优势。
过去IGCT 5SHX06F6004 应用场景十分有限，仅集中在轨交和冶金等少数领域，市场空间小，全球仅时代电气和ABB具备量产能力。根据清华大学技术转移研究院材料，在风力发电场景下，每GW约采用1万只4.5kV以上IGCT 5SHX06F6004 器件，单只价格约为2万元。2020年，国内新增风电装机量约为10GW，据此推测，仅国内市场空间就高达20亿元。
晶闸管装置与用于栅极驱动的电子设备结合在一起。一种特定类型的晶闸管是 IGCT。门极换向晶闸管(GCT)晶圆器件和门极单元集成在一起创建它。
栅极单元与晶圆器件的紧密集成保证了导通电流从阴极到栅极的快速换向。类似于门极可关断晶闸管，晶圆器件(GTO)。
大多数应用不需要缓冲器，因为它们可以通过栅极信号打开和关闭，并且可以承受更高的电压上升率 (DV/DT)。
GTO晶闸管和IGCT 5SHX06F6004具有极其相似的结构特性。IGCT 中的栅极关断电流高于阳极电流。结果，完全消除了来自下部 PN 结的少数载流子注入，并缩短了关断时间。
两个关键区别是更小的单元尺寸和更坚固的栅极连接，并且在栅极驱动电路和驱动电路连接中具有明显更低的电感。
由于极高的栅极电流和栅极电流的快速 dI/dt 上升，不能使用常规导线将栅极驱动器连接到 IGCT。该设备的盒子包括用于驱动电路的 PCB。
使用连接到 IGCT 边缘的相当大的圆形导体，驱动电路环绕设备。连接的电感和电阻都因接触面积大和靠近而降低。
IGCT 5SHX06F6004 可以以更高的频率运行——在相对较短的时间内高达几千赫兹——因为它的关断时间比 GTO 快得多。然而，由于大量开关损耗 [de]，正常工作频率高达 500 Hz。
IGCT 基底基板由经过中子嬗变的硅制成。
IGCT 5SHX06F6004 在大功率应用中使用时容易受到宇宙射线的影响。为了减少由宇宙射线引起的故障，需要更多的 n 基厚度。
