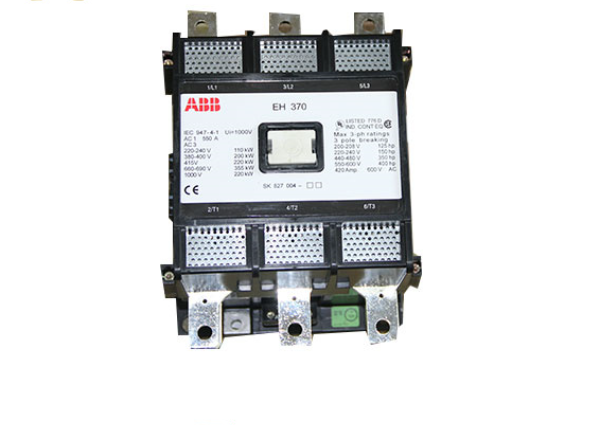

EH370-30-22  600 V UL 接触器

【产品详情】

AF370-30-22-14

基本信息

扩展产品类型：AF370-30-22-14

产品编号：1SFL607002R1422

唰唰：7320500481936

目录说明：AF370-30-22-14 接触器

详细描述：AF370-30-22-14 是一款 3 极 - 1000 V IEC 或 600 V UL 接触器，带有预安装的辅助触点和主电路条，可控制高达 200 kW / 400 V AC （AC-3） 或 300 hp / 480 V UL 的电机以及高达 600 A （AC-1） 或 520 A UL 的开关电源电路。得益于AF技术，接触器具有宽控制电压范围（250-500 V 50/60 Hz和DC），可管理较大的控制电压变化，降低面板能耗并确保在不稳定的网络中实现不同的操作。此外，内置电涌保护，提供紧凑的解决方案。AF接触器采用块式设计，可通过附加的辅助触点块和各种附件轻松扩展。

尺寸

产品净宽：140 毫米

产品净深度/长度：180 毫米

产品净高：225 毫米

产品净重：3.9 千克

专门的

主要联系人数量：3

主要触点数量 NC：0

辅助触点数量 NO：2

常闭点辅助触点数量：2

额定工作电压：主电路 1000 V

额定频率 （f）：主电路 50 / 60 Hz

常规自由空气热电流（I千):符合 IEC 60947-4-1，开路接触器 Θ = 40 °C 600 A

额定工作电流 AC-1 （Ie):（1000 V） 40 °C 400 A（1000 V） 55 °C 350 A（1000 V） 60 °C 350 A（1000 V） 70 °C 290 A（690 V） 40 °C 600 A（690 V） 55 °C 500 A（690 V） 70 °C 400 A

EH370-30-22  600 V UL 接触器

【英文介绍】

AF370-30-22-14

Basic information

Extended Product type: AF370-30-22-14

Product number: 1SFL607002R1422

Shua: 7320500481936

Catalog description: AF370-30-22-14 contactor

Detailed description: The AF370-30-22-14 is a 3-pole -1000 V IEC or 600 V UL contactor with pre-installed auxiliary contacts and main circuit bar. It can control motors up to 200 kW / 400 V AC (AC-3) or 300 hp / 480 V UL and switching power circuits up to 600 A (AC-1) or 520 A UL. Thanks to AF technology, the contacters have a wide control voltage range (250-500 V 50/60 Hz and DC) to manage large control voltage variations, reduce panel energy consumption and ensure different operations in unstable networks. In addition, built-in surge protection provides a compact solution. The AF contactor has a block design and can be easily extended with additional auxiliary contact blocks and various accessories.

dimension

Product width: 140mm

Product net depth/length: 180 mm

Product height: 225 mm

Net weight: 3.9 kg

technical

Number of primary contacts: 3

Number of main contacts NC: 0

Number of auxiliary contacts NO: 2

Number of normally closed auxiliary contacts: 2

Rated operating voltage: main circuit 1000 V

Rated frequency (f) : main circuit 50/60 Hz

Conventional free air thermal current (I thousand): compliant with IEC 60947-4-1, open circuit contactor Θ = 40 °C 600 A

Rated operating current AC-1 (Ie): (1000 V) 40 °C 400 A (1000 V) 55 °C 350 A (1000 V) 60 °C 350 A (1000 V) 70 °C 290 A (690 V) 40 °C 600 A (690 V) 55 °C 500 A (690 V) 70 °C 400 A
