5SHX08F4502 3BHB003387R0101 IGCT 是一种特殊类型的晶闸管。它是由门极单元与门极换向晶闸管(GCT)晶圆器件集成而成。栅极单元与晶圆器件的紧密结合，保证了传导电流从阴极到栅极的快速换向。晶片装置类似于栅极可关断晶闸管(GTO)。它们可以通过栅极信号打开和关闭，并承受更高的电压上升率 (dv/dt)，因此大多数应用都不需要 缓冲器。
ABB 5SHX08F4502 3BHB003387R0101 特殊类型的晶闸管

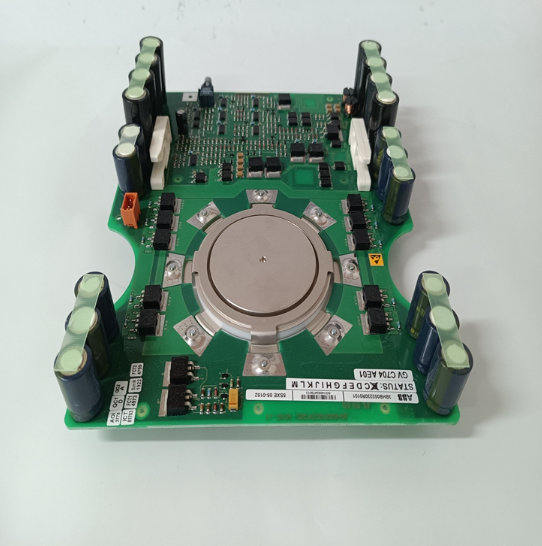

5SHX08F4502 3BHB003387R0101 IGCT 的结构与 GTO 晶闸管非常相似。在 IGCT 中，栅极关断电流大于阳极电流。这导致完全消除了来自较低 PN 结的少数载流子注入和更快的关断时间。主要区别在于单元尺寸的减小，以及栅极驱动电路和驱动电路连接中具有更低电感的更坚固的栅极连接。非常高的栅极电流和栅极电流的快速 dI/dt 上升意味着不能使用常规导线将栅极驱动器连接到 IGCT。驱动电路PCB集成到设备的包装中。驱动电路环绕器件，并使用连接到 IGCT 边缘的大圆形导体。大接触面积和短距离降低了连接的电感和电阻。
与 GTO 相比，5SHX08F4502 3BHB003387R0101 IGCT 的关断时间要快得多，这使得它可以在更高的频率下运行——在非常短的时间内高达几千赫兹。然而，由于高开关损耗 [ de ]，典型工作频率高达 500 Hz。
5SHX08F4502 3BHB003387R0101 IGCT 可带或不带反向阻断能力。由于需要长而低掺杂的 P1 区域，反向阻断能力会增加正向压降。
能够阻断反向电压的IGCT被称为对称IGCT，缩写为S-IGCT。通常，反向阻断电压额定值和正向阻断电压额定值是相同的。对称 IGCT 5SHX08F4502 3BHB003387R0101 的典型应用是电流源逆变器。
不能阻断反向电压的IGCT被称为不对称IGCT，缩写为A-IGCT。它们通常具有几十伏的反向击穿额定值。A-IGCT 用于并联反向导通二极管(例如，在电压源逆变器中)或永远不会出现反向电压的地方(例如，在开关电源或直流牵引斩波器中)。
非对称 IGCT 5SHX08F4502 3BHB003387R0101 可以在同一封装中与反向导通二极管一起制造。这些被称为RC-IGCT，用于反向传导 IGCT。
