集成门极换向晶闸管 (IGCT)

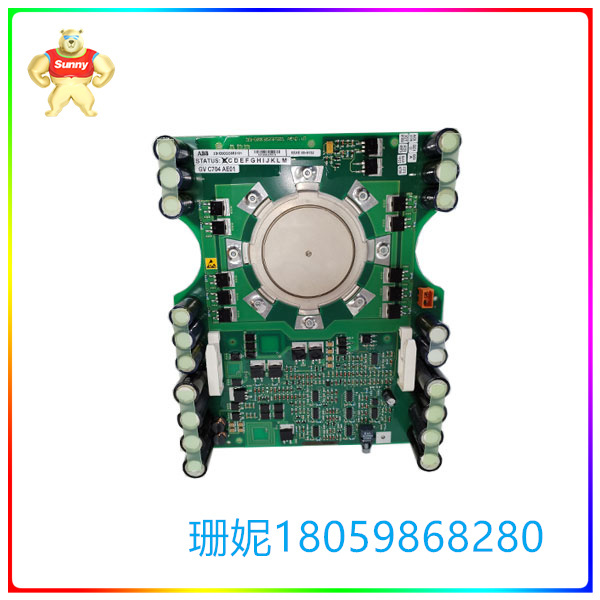

所有 ABB 5SHX10H6004 IGCT(集成门极换向晶闸管)都是压装设备。它们以相对较大的力压在散热器上，散热器也用作电源端子的电触点。IGCT 的开启/关闭控制单元是组件的一个组成部分。它只需要一个外部电源，其控制功能可通过光纤连接方便地访问。该设备的控制功耗通常在 10 - 100 W 之间。
非对称 IGCT 5SHX10H6004 器件是针对无缓冲器关断操作优化的单个器件。可以从我们的快速恢复二极管产品系列中选择相关的恢复二极管。
反向导通 IGCT 5SHX10H6004 是单片集成续流二极管。它们针对无缓冲器关断条件进行了优化
IGCT 5SHX10H6004 环境中的隔离要求是转换器应用本身最大施加标称电压的函数。在IGCT的应用范围内，这个电压从几千伏到几万伏不等。因此，对隔离强度和距离的要求可能非常不同。此外，需要跨隔离接口传输的功耗也强烈依赖于应用程序，并且在功率处理能力和隔离强度方面，用户可能需要完全不同的隔离接口。由于这也适用于接口的成本，隔离接口的标准化是困难的。这就是为什么IGCT栅极驱动器不提供板上电位分离，并且栅极单元电源输出以及供电电缆必须承受功率半导体开关对转换器中所有其他相关电位的高压电位的原因。
如图6所示，IGCT 5SHX10H6004 栅极驱动的总功耗与负载密切相关。关断电流ITGQ、开关频率fS和器件技术(栅极电荷QGQ)对功耗都有重要影响。大部分功率被转移到负载上，较小的部分在门电路本身中耗散。然而，在确定特定应用的工作范围之前，必须检查栅极驱动器的限制。
