IGCT 5SHX1445H0002 3BHL000387P0101的关键技术
(1)缓冲层 在传统GTO、二极管及IGBT等器件中，采用缓冲层形成穿通型(PT)结构，与非穿通型(NPT)结构相比，它在相同的阻断电压下可使器件的厚度降低约30%。同理，在GCT中采用缓冲层，即用较薄的硅片可达到相同的阻断电压，因而提高了器件的效率，降低了通态压降和开关损耗，可得到较好的VT-Eoff。同时，采用缓冲层还使单片GCT与二极管的组合成为可能。
(2)透明阳极 为了实现低的关断损耗，需要对阳极晶体管的增益加以限制，因而要求阳极的厚度要薄，浓度要低。透明阳极是一个很薄的PN结，其发射效率与电流有关。因为电子穿透该阳极时就像阳极被短路一样，因此称为透明阳极。传统的GTO采用阳极短路结构来达到相同目的。采用透明阳极来代替阳极短路，可使GCT的触发电流比传统无缓冲层的GTO降低一个数量级。GCT 5SHX1445H0002 3BHL000387P0101 的结构与IGBT相比，因不含MOS结构而从根本上得以简化。
(3)逆导技术 GCT 5SHX1445H0002 3BHL000387P0101 大多制成逆导型，它可与优化续流二极管FWD单片集成在同一芯片上。由于二极管和GCT享有同一个阻断结，GCT的P基区与二极管的阳极相连，这样在GCT门极和二极管阳极间形成电阻性通道。逆导GCT与二极管隔离区中因为有PNP结构，其中总有一个PN结反偏，从而阻断了GCT与二极管阳极间的电流流通。

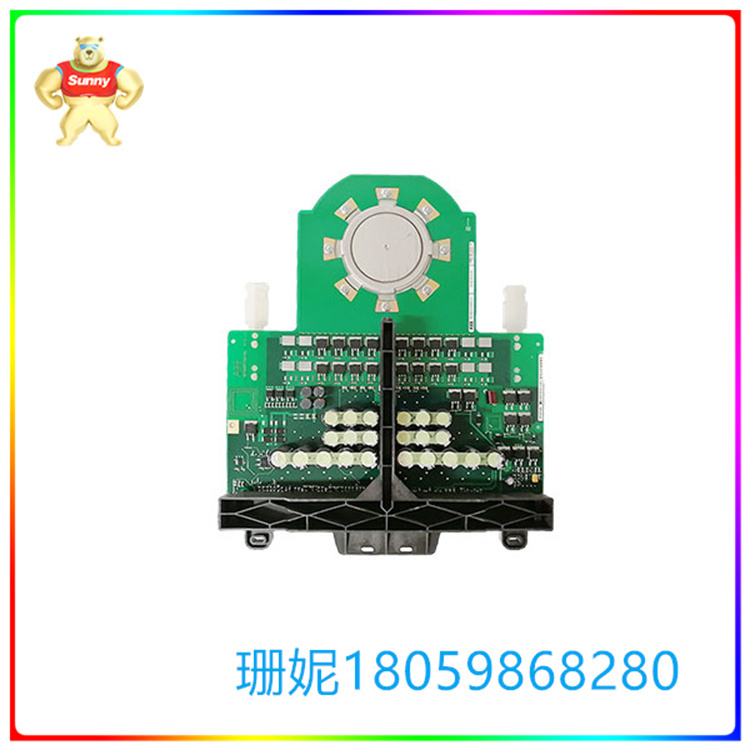

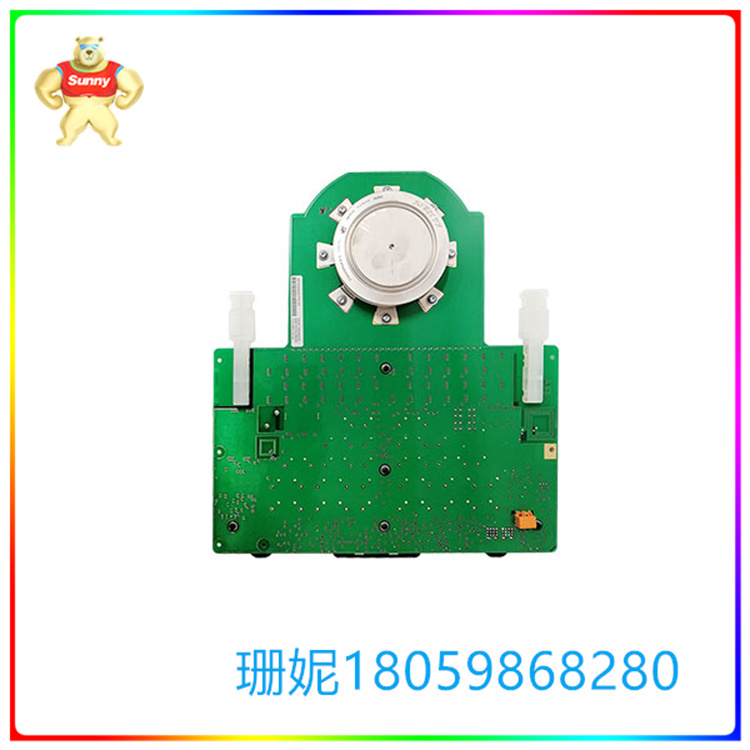

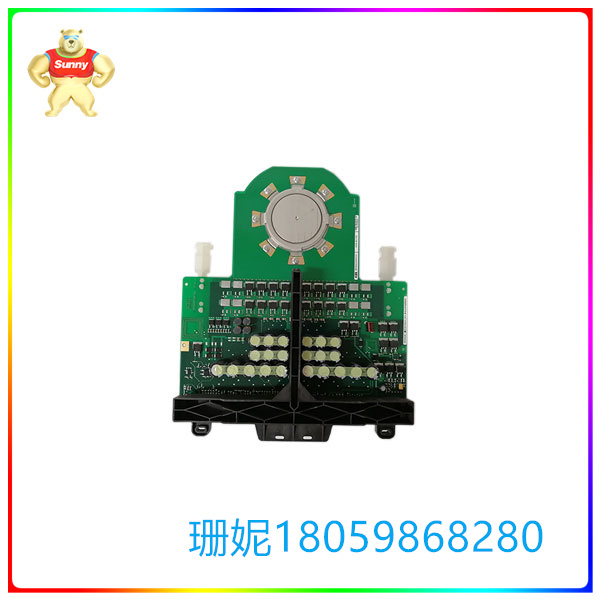

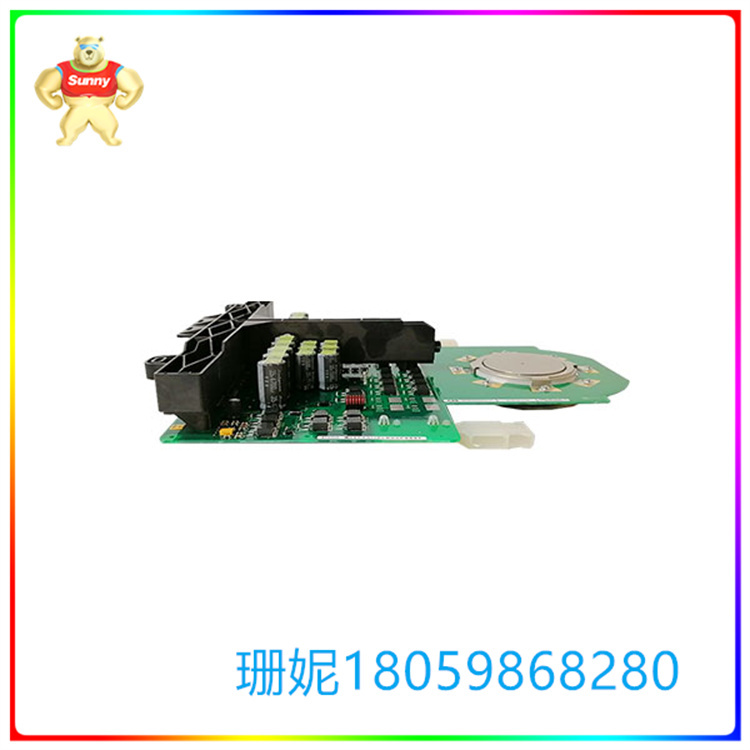

(4)极驱动技术 IGCT 5SHX1445H0002 3BHL000387P0101触发功率小，可以把触发及状态监视电路和IGCT管芯做成一个整体，通过两根光纤输入触发信号，输出工作状态信号。GCT与门极驱动器相距很近(间距15cm)，该门极驱动器可以容易地装人不同的装置中，因此可认为该结构是一种通用形式。为了使IGCT的结构更加紧凑和坚固，用门极驱动电路包围GCT，并与GCT和冷却装置形成一个自然整体，称为环绕型IGCT，其中包括GCT门极驱动电路所需的全部元件。这两种形式都可使门极电路的电感进一步减小，并降低了门极驱动电路的元件数、热耗散、电应力和内部热应力，从而明显降低了门极驱动电路的成本和失效率。所以说，IGCT在实现最低成本和功耗的前提下有最佳的性能。另外，IGCT开关过程一致性好，可以方便地实现串、并联，进一步扩大功率范围。
总之，在采用缓冲层、透明阳极、逆导技术和门极驱动技术后，IGCT5SHX1445H0002 3BHL000387P0101 从GTO中脱颖而出，在所有中高压领域及功率为0.5M～100MVA的应用中代替了GTO。
