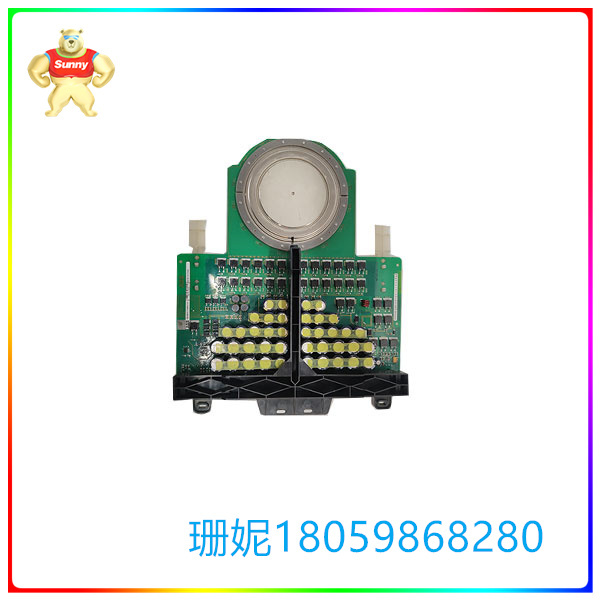

产品编号：3BHL000389P0104
ABB 型号名称：5SHX2645L0004
目录说明：5SHX2645L0004;IGCT RC
详细描述：5SHX2645L0004
原产地：捷克共和国 (CZ)
瑞士 (CH)
关税税号：85413000
产品净重：2.6公斤
ABB: DSQC ,AC800M series,Bailey INFI 90...
BENTLY NEVADA: 3500/42M ,3500/22M,3500/95.3500/05...
Allan-Bradley: 1756,1785,1771,1746,1769...
GE: IC693,IC697,IC695,IS200,DS200...
Yokogawa: CS3000 system CPU control module, Analog module...
Emerson: DeltaV system ,Power supply module, Analog I/O modules...
Honeywell: TDC 2000, TDC3000, TPS...
TRICONEX: 3008,3625,3508E.3721,3700A 4351B...
Woodward: 9907-162, 9907-164, 9907-165, 9907-167...
FOXBORO: FBM203,FBM204,FBM217,FMB231...
BACHMAN: CM202,DI232,MPC240,NT255,AIO288...
ICS: T8403,T8431...
HIMA: F3330,F3236 ,F6217,F7126,F8621A....
IGCT 5SHX2645L0004 3BHL000389P0104 是GCT(门极换流晶闸管)和集成门极驱动电路的合称，其具有GTO高阻断能力和低通态压降，以及和IGBT相同的开关性能，是一种较理想的兆瓦级、中压开关器件，广泛应用于大功率中压变流器。基本工作原理如下：
当IGCT 5SHX2645L0004 3BHL000389P0104 工作在导通状态时，是一个像晶闸管一样的正反馈开关，其特点是携带电流能力强和通态压降低。在关断状态下，IGCT门--阴极间的pn结提前进入反向偏置，并有效地退出工作，整个器件呈晶体管方式工作，该器件在这两种状态下的等效电路图，IGCT 5SHX2645L0004 3BHL000389P0104 关断时，通过打开一个与阴极串联的开关(通常是MOSFET)，使P基极n发射极反偏，从而迅速阻止阴极注入，将整体的阳极电流强制转化成门极电流(通常在ls内)，这样便把GTO转化成为一个无接触基区的PNP晶体管，消除了阴极发射极子收缩效应。这样，它的最大关断电流比传统GTO的额定电流高出许多。由于IGCT在增益接近1时关断，因此，保护性的吸收电路可以省去。
