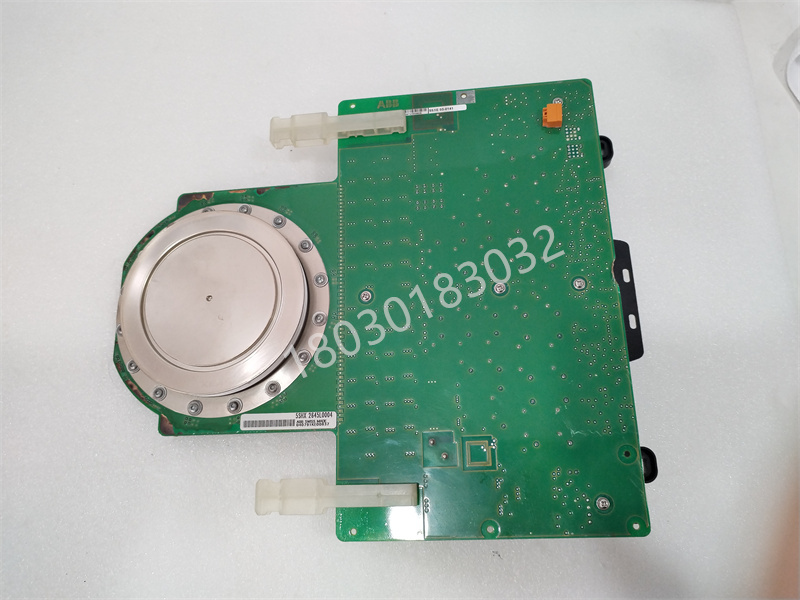

5SHY5055L0002 3BHE019719R0101 GVC736BE101 IGCT是一种在大功率开关器件GTO基础上改进而成的新型大功率电力电子器件。和GTO相比，5SHY5055L0002 3BHE019719R0101 GVC736BE101 IGCT的关断时间降低了30%，功耗降低40%。5SHY5055L0002 3BHE019719R0101 GVC736BE101 IGCT不需要吸收电路，可以像晶闸管一样导通，像 IGBT一样关断，并且具有最低的功率损耗。IGCT在使用时只需将它连接到一个20V的电源和一 根光纤上就可以控制它的开通和关断。由于IGCT设计理想，使得IGCT的开通损耗可以忽略不计，再加上它的低导通损耗，使得它可以在以往大功率半导体器件所无法满足的高频率下运行。
门极关断晶闸管(GTO)
大功率晶闸管(SCR)在过去相当一段时间内，几乎是能够承受高电压和大电流的唯一半导体器件。因此，针对SCR的缺点，人们很自然地把努力方向引向了如何使晶闸管具有关断能力这一点上，并因此而开发出了门极关断晶闸管。
用GTO晶闸管作为逆变器件取得了较为满意的结果，但其关断控制较易失败，故仍较复杂，工作频率也不够高。而几乎是与此同时，电力晶体管(GTR)迅速发展起来，使GTO晶闸管相形见绰。因此，在大量的中小容量变频器中，GTO晶闸管已基本不用。但因其工作电流大，故在大容量变频器中仍居主要地位。
5SHY5055L0002 3BHE019719R0101 GVC736BE101 IGCT的结构与工作原理
5SHY5055L0002 3BHE019719R0101 GVC736BE101 IGCT与GTO相似，也是四层三端器件，GCT内部由成千个GCT组成，阳极和门极共用，而阴极并联在一起。与GTO的重要差别是GCT阳极内侧多了缓冲层，以透明(可穿透)阳极代替GTO的短路阳极。其导通机理与GTO一样，但关断机理与GTO完全不同。在GCT的关断过程中，GCT能瞬间从导通转到阻断状态，变成一个PNP晶体管以后再关断，所以，它无外加du/dt限制;而GTO必须经过一个既非导通又非关断的中间不稳定状态进行转换，即"GTO区"，所以GTO需要很大的吸收电路来抑制重加电压的变化率du/dt。阻断状态下GCT的等效电路可认为是一个基极开路、低增益PNP晶体管与门极电源的串联。
GCT无中间区、无缓冲关断的机理在于，强关断时可使它的阴极注入瞬时停止，不参与以后过程。改变器件在双极晶体管模式下关断，前提是在P基N发射结外施加很高负电压，使阳极电流很快由阴极转移(或换向)至门极(门极换向晶闸管即由此得名)，不活跃的NPN管一停止注入，PNP管即因无基极电流容易关断。GCT成为PNP管早于它承受全阻断电压的时间，而GTO却是赟CR转态下承受全阻断电压的，所以GCT可像IGBT无缓冲运行，无二次击穿，拖尾电流虽大但时间很短。
