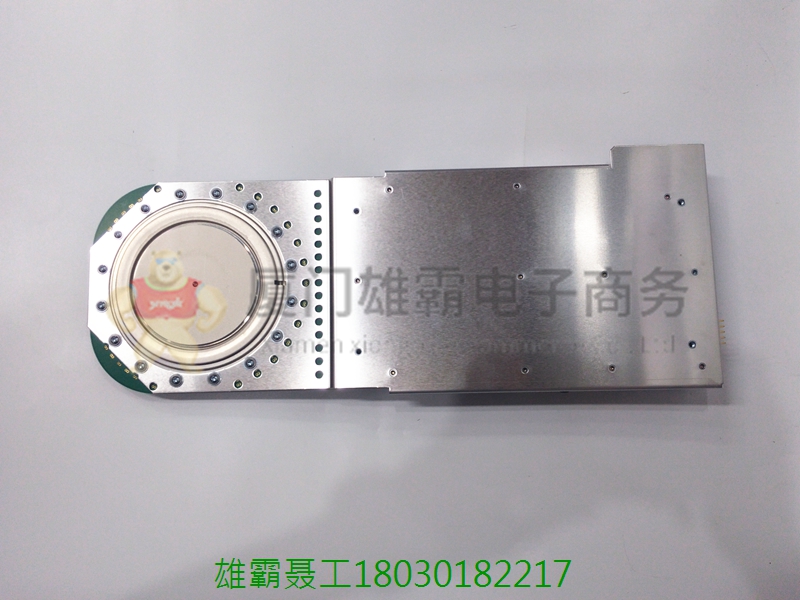

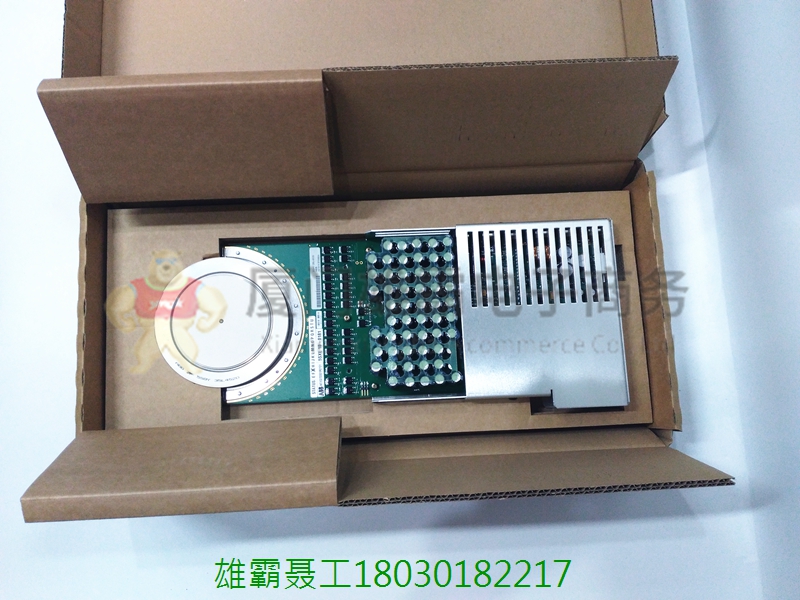

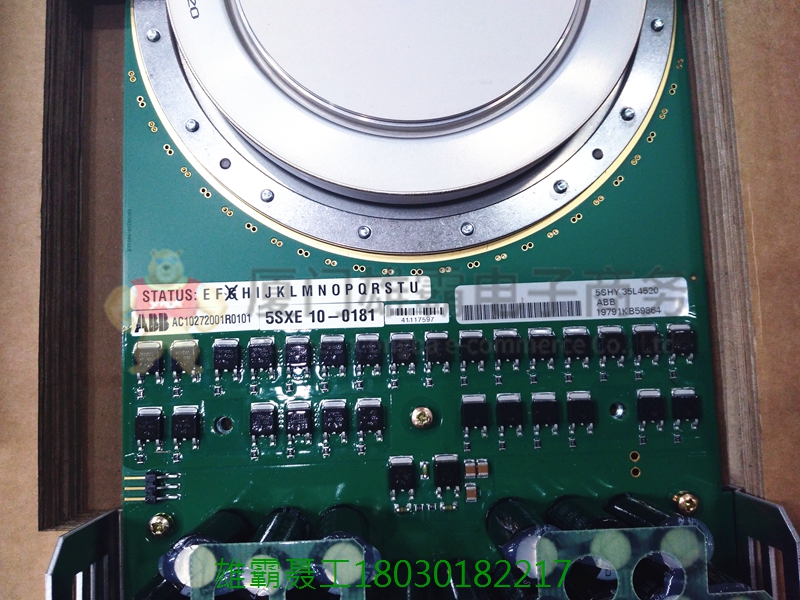

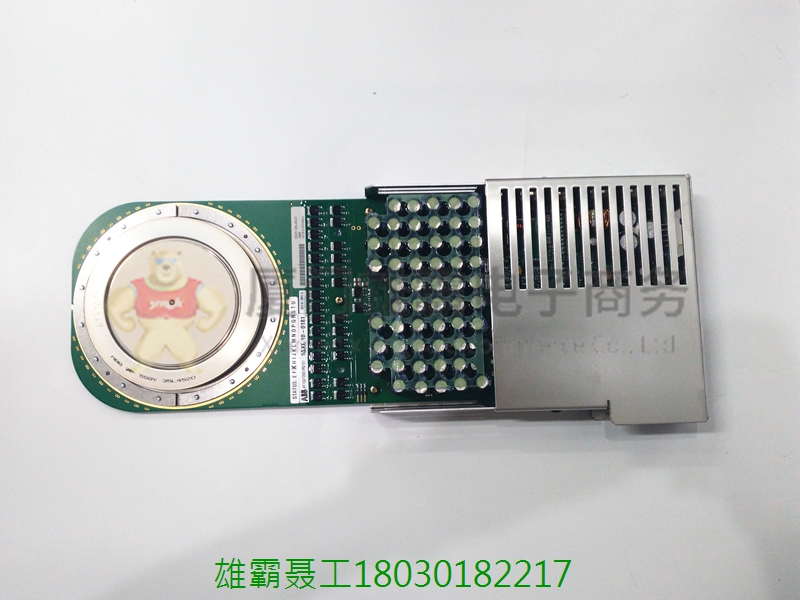

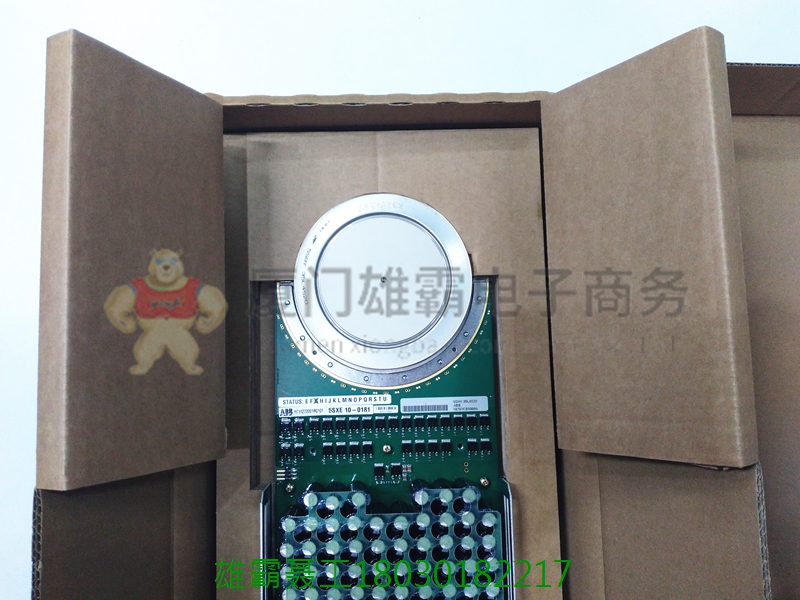

IGCT(Integrated Gate Commutated Thyristor,集成门极换流晶闸管)是一种5SHY35L4520 5SXE10-0181 AC10272001R0101,兼具GTO与IGBT的优点,其关断特性如晶体管,而开通特性像晶闸管,具有阻断电压高、功率容量大、开关速度快、通态损耗低、无需关断吸收电路、易于串并联等优点。因集成低感门极驱动单元(以下简称“门驱”),用户只需配置相应的门驱电源、完成散热器压装及导电排连接、配备合适控制策略的控制器即能应用,可节约变流器的开发成本、缩短开发周期,方便应用和维护工作。
5SHY35L4520 5SXE10-0181 AC10272001R0101 IGCT因其功能多,效率高及性价比高,已成为中、高压电力变流器应用领域可供选择的功率器件之一,可广泛应用于各重要领域,如工业、能源、交通、军工装备等,尤其适用与PWM工作模式,已成为兆瓦级变流器的主流器件。 IGCT通常指一只带门驱的完整器件,GCT指压接型半导体元件。IGCT器件按其结构可分为AS-IGCT(既无反向阻断也无反向导通能力的非对称型IGCT)、RC-IGCT(能反向导通的逆导型IGCT)及RB-IGCT(能反向阻断的逆阻型IGCT,也称对称型)。
半导体事业部可为客户提供5SHY35L4520 5SXE10-0181 AC10272001R0101 IGCT全方位的技术服务,包括GCT元件、门极驱动单元、门驱配套电源、 IGCT器件、配套FRD及IGCT相构件定制,后续并将逐步推出新产品,形成完善的配套体系,服务于客户。
内部重触发
IGCT门驱单元在设计中加入了内部重触发,具有以下功能:
1) 检测门阴极电压VGK的极性;
2) 若VGK处于反偏(即门极接负极,阴极接正极)时减小门极电流;
3) 当VGK重新正偏时,门驱单元自动重新产生一个开通信号,即内部重触发信号。
5SHY35L4520 5SXE10-0181 AC10272001R0101 对于大功率的应用,IGCT是优先选择的功率开关器件,可应用在以下领域:
-中压驱动
-舰船驱动
-热电机组
-风电变流器
-静态同步补偿器
-动态电压恢复器
-电池蓄能系统
-固态断路器
-直流牵引增压器
-牵引功率补偿器
-智能电网
目前本公司生产的IGCT器件CAc4000-45已成功应用于工业变流器、风电变流器、IGCT动态测试台等
