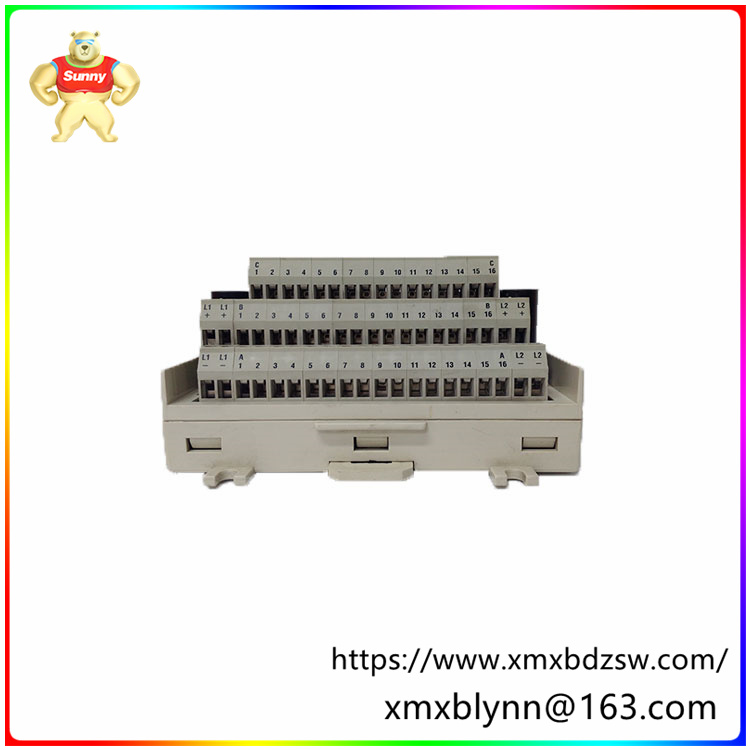

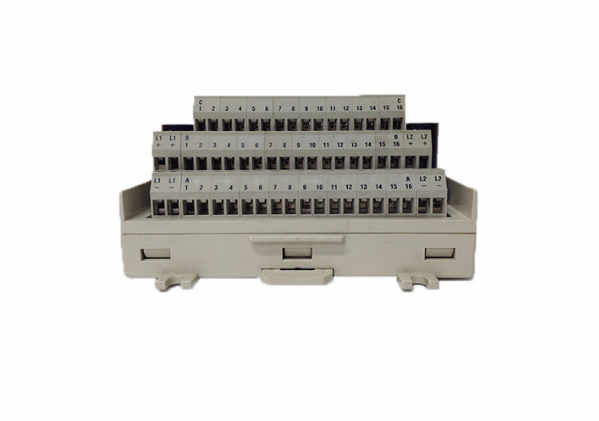

TU811V1 8通道250 V紧凑型模块化终端单元 将现场布线连接到I/O模块

>>>>>型号:TU811V1   8通道250 V紧凑型模块化终端单元      将现场布线连接到I/O模块

【功能描述】

TU811V1是用于S800 I/O的8通道250 V紧凑型模块化终端单元(MTU)。MTU是一个无源单元，用于将现场布线连接到I/O模块。它还包含部分ModuleBus。

MTU将ModuleBus分配给I/O模块和下一个MTU。它还通过将输出位置信号传输到下一个MTU来生成I/O模块的正确地址。

两个机械键用于为不同类型的I/O模块配置MTU。这只是一个机械配置，不影响MTU或I/O模块的功能。每个键有六个位置，总共36种不同的配置。

特点和优势

I/O模块的紧凑安装。

多达 8 个隔离的现场信号通道。

与 ModuleBus 和 I/O 模块的连接。

机械键控可防止插入错误的 I/O 模块。

将锁定装置连接到DIN导轨，用于接地。

DIN导轨安装。

【英文介绍】

The TU811V1 is an 8-channel 250 V compact modular terminal unit (MTU) for the S800 I/O. MTU is a passive unit used to connect field wiring to the I/O module. It also contains parts of the ModuleBus.

The MTU distributes the ModuleBus to the I/O module and the next MTU. It also generates the correct address of the I/O module by transferring the output position signal to the next MTU.

Two mechanical keys are used to configure the MTU for different types of I/O modules. This is only a mechanical configuration and does not affect the function of the MTU or I/O module. Each key has six positions and a total of 36 different configurations.

Characteristics and advantages

Compact installation of I/O modules.

Up to 8 isolated field signal channels.

Connections to the ModuleBus and I/O modules.

Mechanical keying prevents the insertion of incorrect I/O modules.

Connect the locking device to the DIN rail for grounding.

DIN rail mounting.
