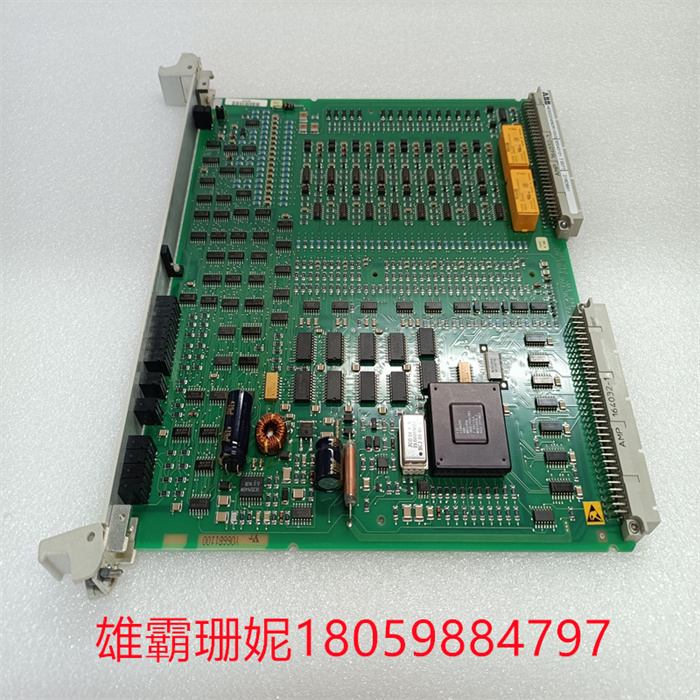

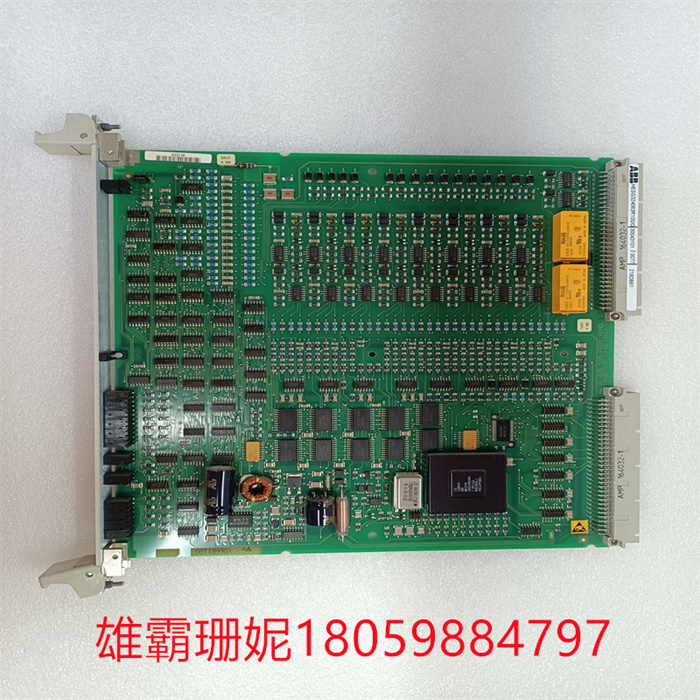

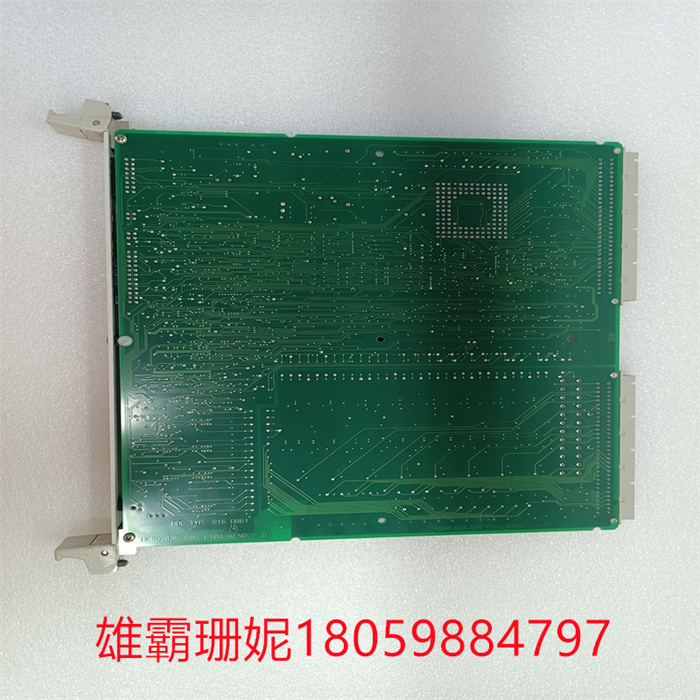

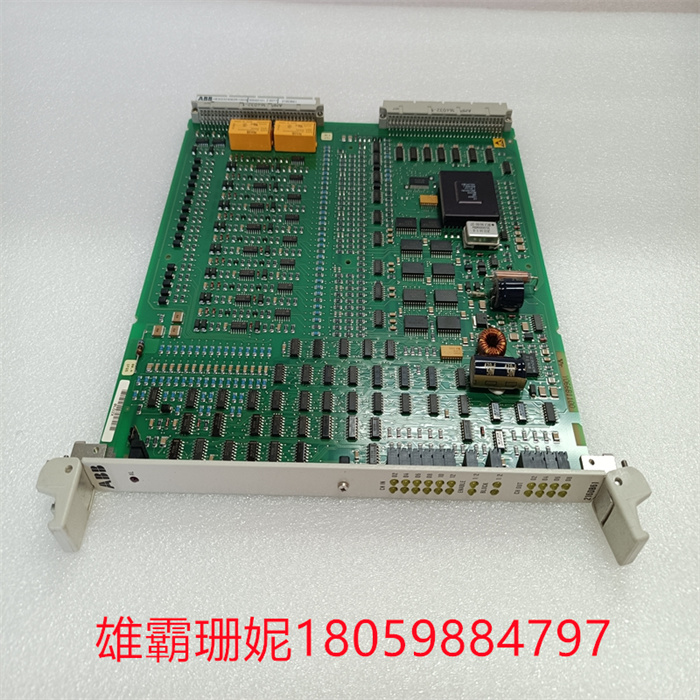

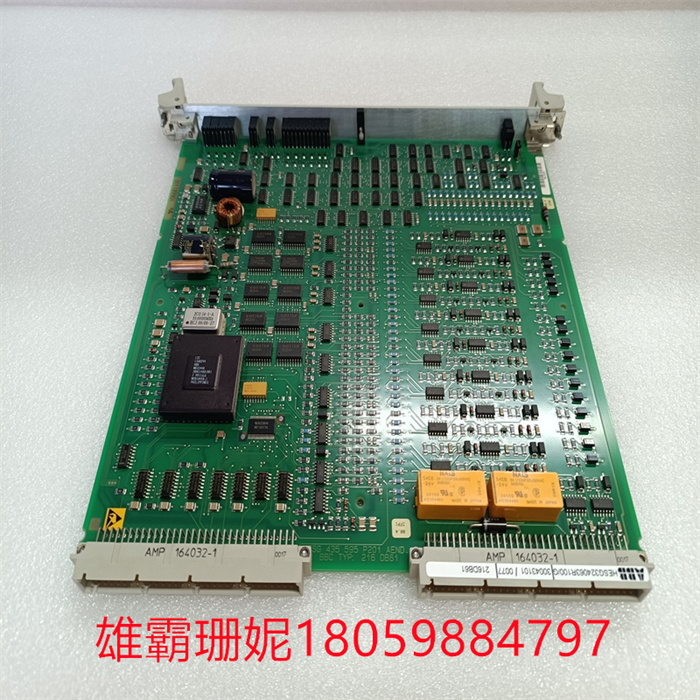

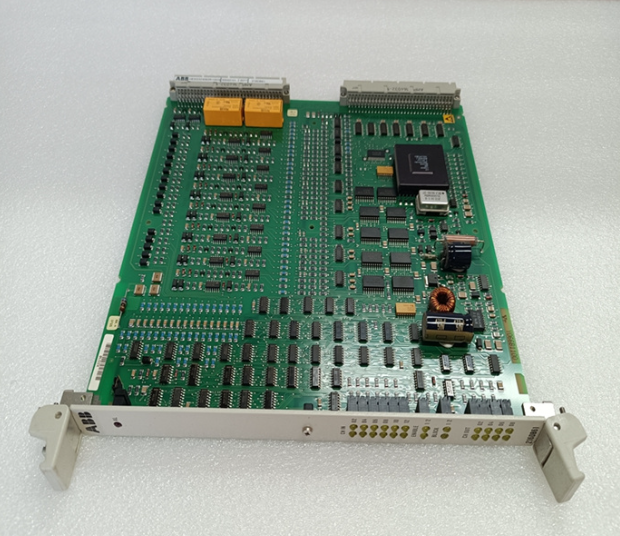

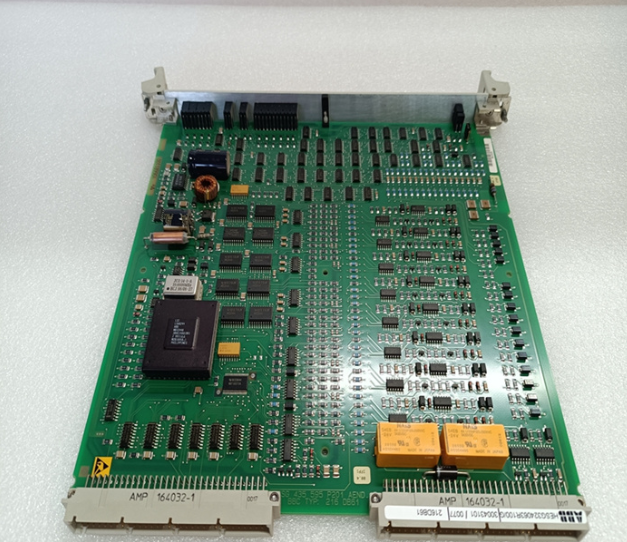

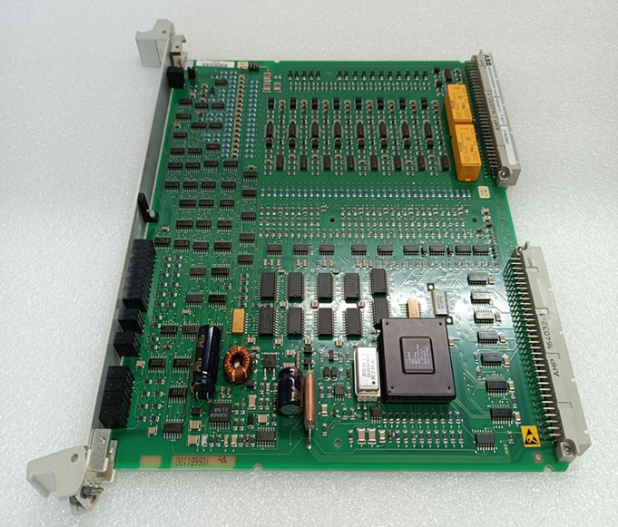

ABB 216DB61 跳闸通道模块

ABB 216DB61 跳闸通道模块

6个跳闸继电器：

由跳闸单元216DB61控制。在每种情况下电路连接到由两个串联触点构成的端子上。

14个信号继电器：

由二进制O/P单元216AB61控制。N/O触点并且继电器1…4的N/C触点连接到端子。该装置以24 V直流电供电，并提供冗余电源。保险丝F101（2 A快速，5 x 20 mm）安装在保护24 V电源不受装置短路的影响。在RE.216方案中，二进制信号可以具有以下值之一：

逻辑“0”（固定值）=FALSE

逻辑“1”（固定值）=真二进制输入值（216DB61、216EB61）

双重指示信号；两个连续的二进制输入是组合。

功能定义的二进制保护值（跳闸）数字和相应的信令输出。

以上所有内容也可以设置为保护功能的二进制输入。所有二进制地址集可以直接使用，也可以反转使用。所有RE.216信令输出（信号地址）可以是

ABB 216DB61 跳闸通道模块

配置用于以下操作模式之一：

1） 控制信号继电器并记录为事件。

与重要信号有关的完整信息。

拾取信号激活“常规启动”（信号和事件）

跳闸信号激活“一般跳闸”（信号和事件）

2） 在没有信号继电器控制的情况下记录为事件。不需要信号继电器。尽管如此，有关信号的状态。

拾取信号激活“常规启动”（仅事件）

跳闸信号激活“常规跳闸”（仅事件）

3） 既不控制信号继电器，也不记录为事件。不需要信号继电器。没有关于状态变化的信息，即没有被不必要的信息占用的存储器空间。对“常规启动”或“常规跳闸”没有影响。辅助信号继电器通过二进制O/P通电单元216AB61/216AC61。RE.216最多可以有六个216AB61和六个216AC61单元。
