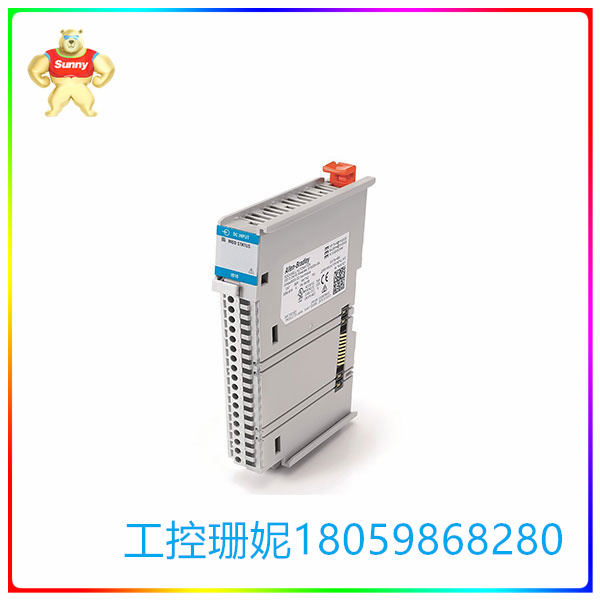

5069-IB16 分立式输入模块 直流输入模块

【产品详情】

 5069-IB16 是 Allen-Bradley 的分立式输入模块。该模块是 Compact 5000 I/O 系列的一部分。该模块在 10-32VDC 的电压范围内工作，并提供十六 （16） 个灌电流输入通道，允许将信号设备集成到可编程自动化控制器 （PAC） 中。

5069-IB16 支持用作 CompactLogix 控制器的本地 I/O 模块或分布式 I/O 组件，与 Compact 5000 以太网 I/P 通信适配器一起安装。无论模块的用途如何，该模块的输入通道都会在最小电压 10VDC 和最大 32VDC 的电源下激活，标称额定值为 24VDC。同样，最小导通电流为 4 mA @ 10V，最大导通电流为 7.4 mA @ 32VDC，而标称输入电流为 6 mA @ 24VDC。

该模块安装在DIN导轨上。与该系列的任何其他模块类似，它配有DIN导轨闩锁以及顶部和底部联锁件，以确保与相邻模块的正确对齐。该模块与可拆卸接线端子 （RTB） 一起使用，用于输入信号的接线。该模块的兼容 RTB 包括 5069-RTB18-SPRING RTB 和 5069-RTB18-SCREW RTB。进行信号连接时，合适的电线尺寸为 0.5-1.5 mm2 （22-16 AWG） 实心或绞合屏蔽铜线，绝缘等级为 105 °C （221 °F） 或更高，最大直径包括 2.9 毫米（0.11 英寸）的绝缘。使用弹簧型 RTB 时，建议每个端子仅使用一 （1） 根电线。同样，当使用螺钉型RTB时，推荐的线径为0.5-1.5 mm2（22...16 AWG） 实心或绞合屏蔽铜线，绝缘等级为 105 °C （221 °F） 或更高，最大直径为 3.5 毫米（0.14 英寸），包括绝缘层。

该模块的输入电压范围为 10-32V DC。该模块的最大浪涌电流（MOD 功率）为 75 mA。该模块的直通电压（MOD 电源）为 18-32V DC。该模块的最大功耗为 3.9 W。该模块的最大散热为 13.3 BTU/小时。Allen-Bradley 5069-IB16 作为开放式设备提供。5069-IB16 适用于工业环境。当应用于 2 区环境时，该模块用于污染 1 环境（如 EN/IEC0664-1 中定义）。外壳只能通过设备进入。MOD 电源和 SA 电源请使用单独的外部电源。这可以防止仅使用一个时可能发生的不良后果。

5069-IB16 分立式输入模块 直流输入模块

【英文介绍】

The SPM-D2-11 is a microprocessor-based synchronizer designed for single - or three-phase alternators equipped with Woodward or other compatible speed control and automatic voltage regulators. The SPM-D2-11 synchronizer provides automatic frequency, phase, and voltage matching using analog or discrete output bias signals. It combines synchronization with a circuit breaker, load and power factor control, or synchronous load sharing and generator protection. This synchronizer is suitable for a variety of prime movers and generators because its control signal can be set to suit several types of generator sets - from fast-reacting diesel engines to soft-reacting gas turbines.

All SPM-D2 synchronizers are password protected and can be configured via an HMI(SPM-D device) or a toolkit configuration tool with USB connection.

Benefits include:

Compatible with various governors, automatic voltage regulators and circuit breakers

True RMS voltage detection can reduce the sensitivity to harmonics

Frontal sync oscilloscope for easy debugging

HMI programming and USB connection with Woodward Toolkit Service tools

Replacement of the existing SPM-D11 synchronizer

Features include:

Synchronization of a circuit breaker

Phase matching or slip frequency synchronization with voltage matching

Output of speed and voltage bias signals

Active power and power factor control

Two analog load sharing lines for active and reactive power load sharing

Analog inputs for externally controlled active power setpoints

Generator protection included

Discrete input for mode of operation selection

Two-line LCD text display for operation, alarm indication and measurement visualization

LED synchronous oscilloscope

The PC and front panel are configurable
