8280-416 网关控制器 标称浪涌电流

【产品详情】

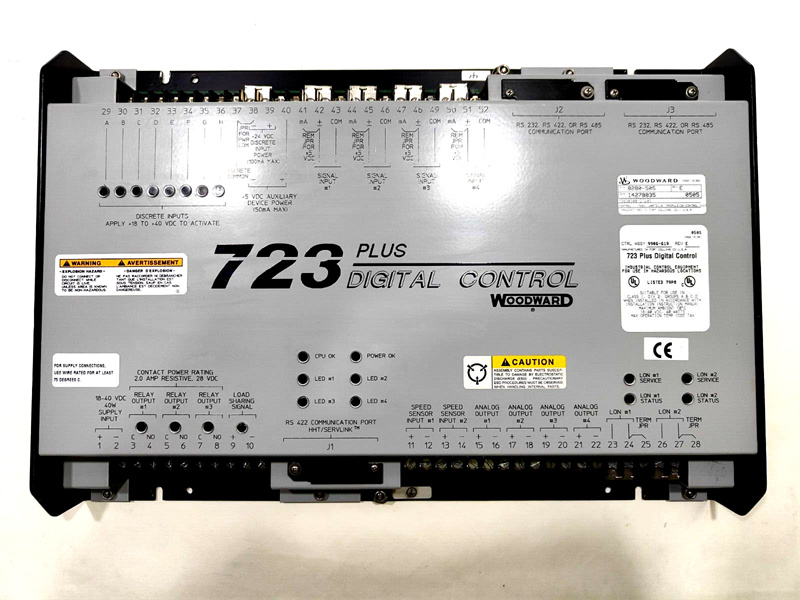

此 DSLC/MSLC 网关控制器是伍德沃德 723PLUS 系列中的低压型号。LV 型号可接受的输入电压范围为 18 至 40 Vdc，标称浪涌电流可达 7 A。第 8280-416 部分需要 40 W 的功率。还提供该控制器的高压版本（型号 8280-417）。

8280-416 DSLC/MSLC 网关控制器可与多达 14 个 DSLC 单元和 1 个 MSLC 一起使用，用于发电机系统负载管理以及负载共享控制。此 723PLUS 控制器上的两个串行端口可以连接到 HMI（或其他 Modbus 主设备），允许在提取发电机信息并给出 Modbus 地址时进行参数监控。

所有联网的MSLC和DSLC单元都可以通过第三个串行端口接收命令和值。如果测试需要将命令和值强制到单元上，则包含一些规定以允许用于此目的。

723PLUS 控制器有多种伍德沃德附件。这些包括：

手持式编程器（部件号 9907-205 或 9905-292）– 插入控制器的通信端口之一，用于调整 8280-416 软件参数。

MSLC（主同步器和负载控制）和 DSLC（数字同步器和负载控制）– 它们通过设备的 LON 通道将系统和发电机参数传达给 8280-416 控制器。使用 LON 绑定套件（部件号 8928-158）或 723PLUS DSLC/GATEWAY 标准数据库（部件号 8928-053）进行信息提取

Servlink/Watch Window – 基于 PC 的软件，提供用于实时监控和调整控制变量的界面。Servlink/Watch Window 通过插入设备通信端口之一的串行电缆与 8280-416 连接。

有关 8280-416 控制器及其兼容附件的更多信息，请参阅伍德沃德 723PLUS 数字 DSLC/MSLC 网关安装和操作产品手册 02831。

8280-416 网关控制器 标称浪涌电流

【英文介绍】

This DSLC/MSLC gateway controller is the low-voltage model in the Woodward 723PLUS series. The LV model has an acceptable input voltage range of 18 to 40 Vdc and A nominal surge current of up to 7 A. Section 8280-416 requires 40 W of power. A high voltage version of the controller (Model 8280-417) is also available.

The 8280-416 DSLC/MSLC Gateway controller can be used with up to 14 DSLC units and 1 MSLC for generator system load management as well as load sharing control. Two serial ports on this 723PLUS controller can be connected to the HMI (or other Modbus master), allowing for parameter monitoring while the generator information is extracted and given the Modbus address.

All networked MSLC and DSLC units can receive commands and values through a third serial port. If the test requires the imposition of commands and values on the cell, some provisions are included to allow use for this purpose.

The 723PLUS controller has a variety of Woodward accessories. These include:

Handheld programmer (part No. 9907-205 or 9905-292) - plugs into one of the controller's communication ports for adjusting 8280-416 software parameters.

MSLC (Master Synchronizer and Load Control) and DSLC (Digital synchronizer and Load Control) - they communicate system and generator parameters to the 8280-416 controller via the LON channel of the device. Information is extracted using the LON Binding Kit (Part number 8928-158) or the 723PLUS DSLC/GATEWAY standard database (part number 8928-053)

Servlink/Watch Window - PC-based software that provides an interface for real-time monitoring and adjusting control variables. The Servlink/Watch Window connects to the 8280-416 via a serial cable plugged into one of the device's communication ports.

For more information about the 8280-416 controller and its compatible accessories, see the Woodward 723PLUS Digital DSLC/MSLC Gateway Installation and Operation Product Manual 02831.
