生产:伍德沃德
模型:5466-258
订购信息:5466-258
目录微网数控

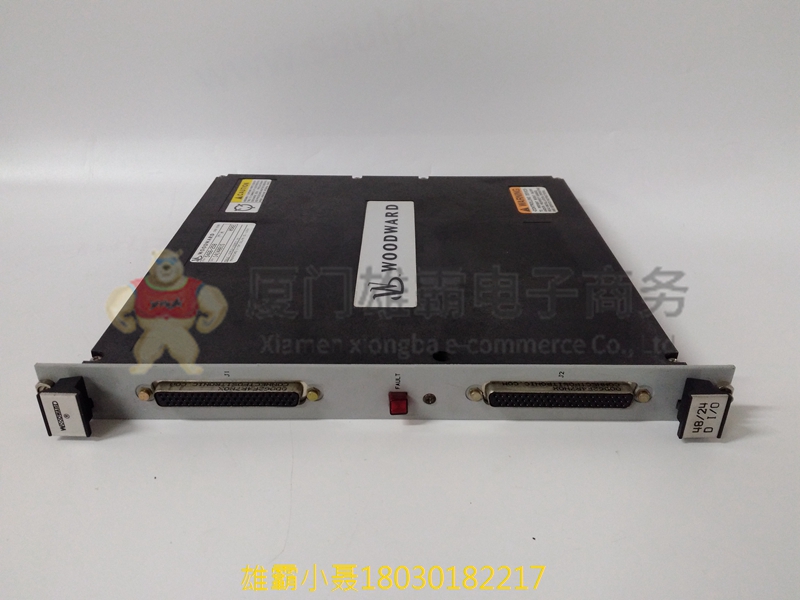

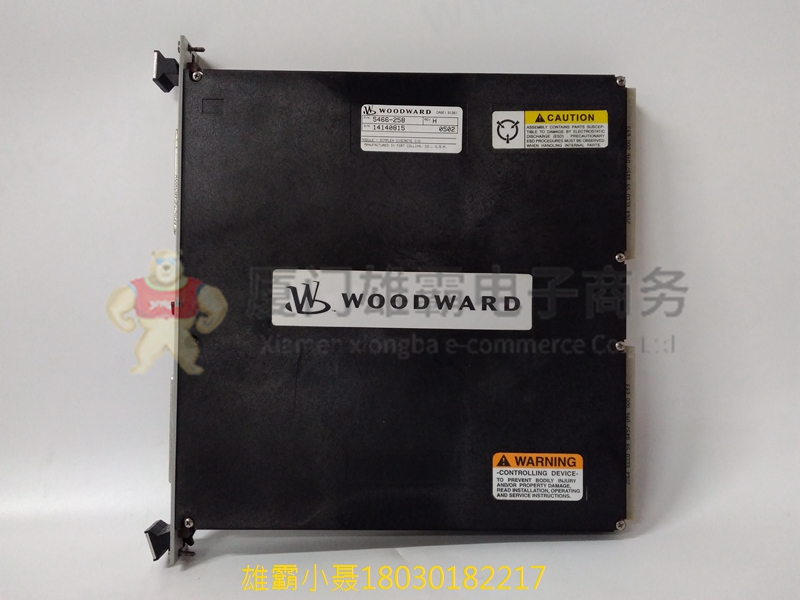

描述伍德沃德 5466-258 离散量 I/O 模块
起源美国(美国)
海关编码85389091
方面16cm*16cm*12cm
重量0.8公斤
该5466-258 执行器驱动器模块从 CPU 接收数字信息并生成四个成比例的执行器驱动器信号。这些信号是成比例的，它们的最大范围是 0 到 25 mAdc 或 0 到 200 mAdc。图 10-5 是四通道执行器驱动器模块的框图。系统通过 VME 总线接口将输出值写入双端口存储器。
微控制器5466-258 使用存储在 EEPROM 中的校准常数来缩放值，并安排输出在适当的时间发生。微控制器监控每个通道的输出电压和电流，并在任何通道和负载故障时向系统发出警报。系统可以单独禁用当前驱动程序。如果微控制器或系统检测到阻止模块运行的故障，FAULT LED 将亮起。

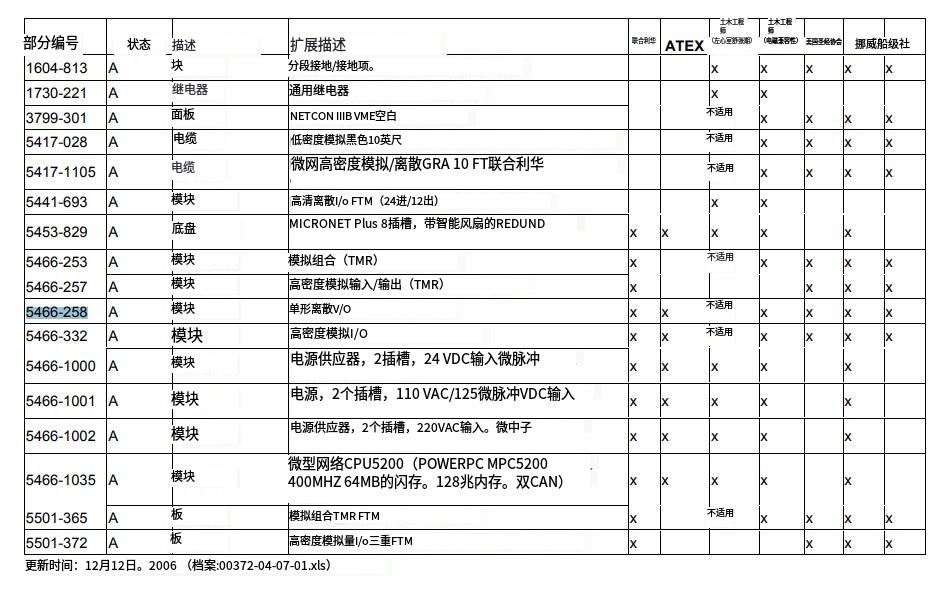

当与 MicroNet 安全模块 (MSM) 结合使用时，MicroNet Plus 和 MicroNet TMR 平台已通过 TUV 认证，符合 IEC 61508 第 1-7 部分的 SIL-1、SIL-2 或 SIL-3，“功能安全电气/电子/可编程电子安全相关系统”。对于 需要符合 IEC 61508 标准的应用，必须遵循本手册中概述的指南。MicroNet Plus 和 MicroNet TMR 平台都使用可配置的 GAP/编码器软件。本手册中显示的示例 仅旨在显示一种可能的典型配置。安全系统设计团队 将确定最终的系统/软件架构。建议进行基于安全的设计审查和功能测试，以验证整个系统设计。请参阅 MicroNet 安全模块手册 26547V1 和 26547V2 以正确配置 MSM 以满足 IEC61508 的要求。

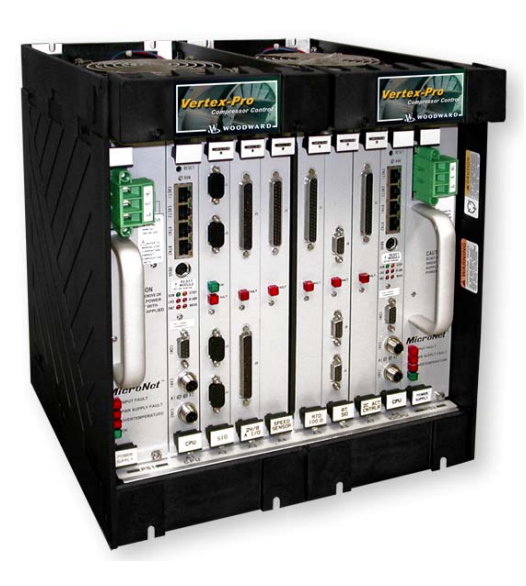

Vertex-Pro控制系统使用冗余CPU5200模块，这些模块必须位于第一个和最后-个VME插槽(A1和A8)中。机箱有一个单一的主板和2个电源供应器2个CPU和6个VO插槽。CPUS共享到VME模块的单个数据路径，并彼此共享 CPU5200模块在PowerPCMPC5200处理器中提供高处理能力，具有双以太网、双实时网络端口、双CAN和可配置的RS-232/RS-422/RS485串行端口等特性。模块的工作温度限制为一40至+85。 在冗余系统中，有两个CPU模块，运行相同的应用程序，从VME背板上的相同引脚接收电源，并通过相同的VME总线访问!/O模块。CPU模块通过VME总线相互通信其运行状况，并为总线控制进行仲裁。位于插槽1中且“健康”状况良好的CPU首先获得对l/0模块的控制，称为系统控制器或SYSCON。另一个CPU则是备用CPU或备用CPU。SYSCON将所有必要的状态信息发送给备用CPU，以便在SYSCON发生故障时，由备用CPU接管VO模块的控制。
以下情况将导致从SYSCONCPU故障转移到备份STANDBYCPU
板载CPU模块电源故障
处理器内核的故障，包括处理器、RAM、闪存、振荡器等。
处理器和FPGA之间的通信失败CPU模块和FPGA之间的看门狗超时。
这将意味着一个设备没有响应另一个设备，在规定的时间内
由前面板或远程复位引起的SYSCONCPU复位应用程序请求故障转移
应用程序停止
