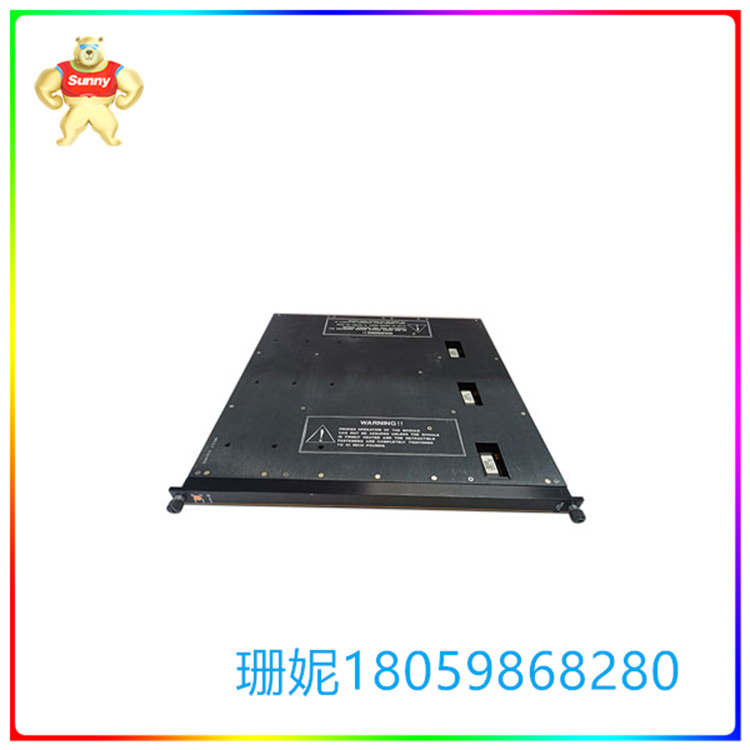

3481 TRICONEX 3481 型模拟输出模块

【产品详情】

3481 TRICONEX 3481 型模拟输出模块规格 3481

功能规格

点 4、共回、直流耦合

隔离点 无

输出电流范围 4–20 mA 输出，受控

0–22 mA 超量程

0 mA 输出能力（步进函数 < 2 mA） 输出精度为 FSR （0–22 mA） 的 <0.25%（在 4–20

mA 范围内），从 32° F 到 158° F（0° C 至 70° C） TMR

型 分辨率 12 位

诊断 强制开关诊断 （FSD）

外部回路电源（反向

电压保护）

32 VDC，最大

24 VDC，额定

输出回路功率要求

指定负载

300 ？？@ >16 VDC（最小 1 A）

500 ？？@ >20 VDC（最小 1 A）

700 ？？@ >24 VDC（最小 1 A）

800 ？？@ >28 VDC（最小 1 A）

超量程保护 36 VDC，连续 0 VDC，连续

支腿故障时的开关时间 1 ms，典型值 3 ms，最大值

制造商： TRICONEX， Made in USA

3481 TRICONEX 3481 型模拟输出模块

【英文介绍】

3481 TRICONEX Model 3481 Analog output Module Specification 3481

Functional specification

Point 4, common return, DC coupling

Isolation point none

Output current range 4-20 mA output, controlled

0-22 mA overrange

0 mA output capability (step function < 2 mA) Output accuracy is <0.25% (in 4-20) of FSR (0-22 mA)

mA range), from 32° F to 158° F (0° C to 70° C) TMR

Type resolution 12 bits

Diagnostics Forced Switch Diagnostics (FSD)

External loop power supply (reverse

Voltage protection)

32 VDC, Max

24 VDC, rated

Output loop power requirements

Assigned load

300?? @ >16 VDC (min. 1 A)

500?? @ >20 VDC (min. 1 A)

700?? @ >24 VDC (min. 1 A)

800?? @ >28 VDC (min. 1 A)

Overrange protection 36 VDC, continuous 0 VDC, continuous

The switching time when the leg is faulty is 1 ms, the typical value is 3 ms, and the maximum value is 3 ms

Manufacturer: TRICONEX, Made in USA
