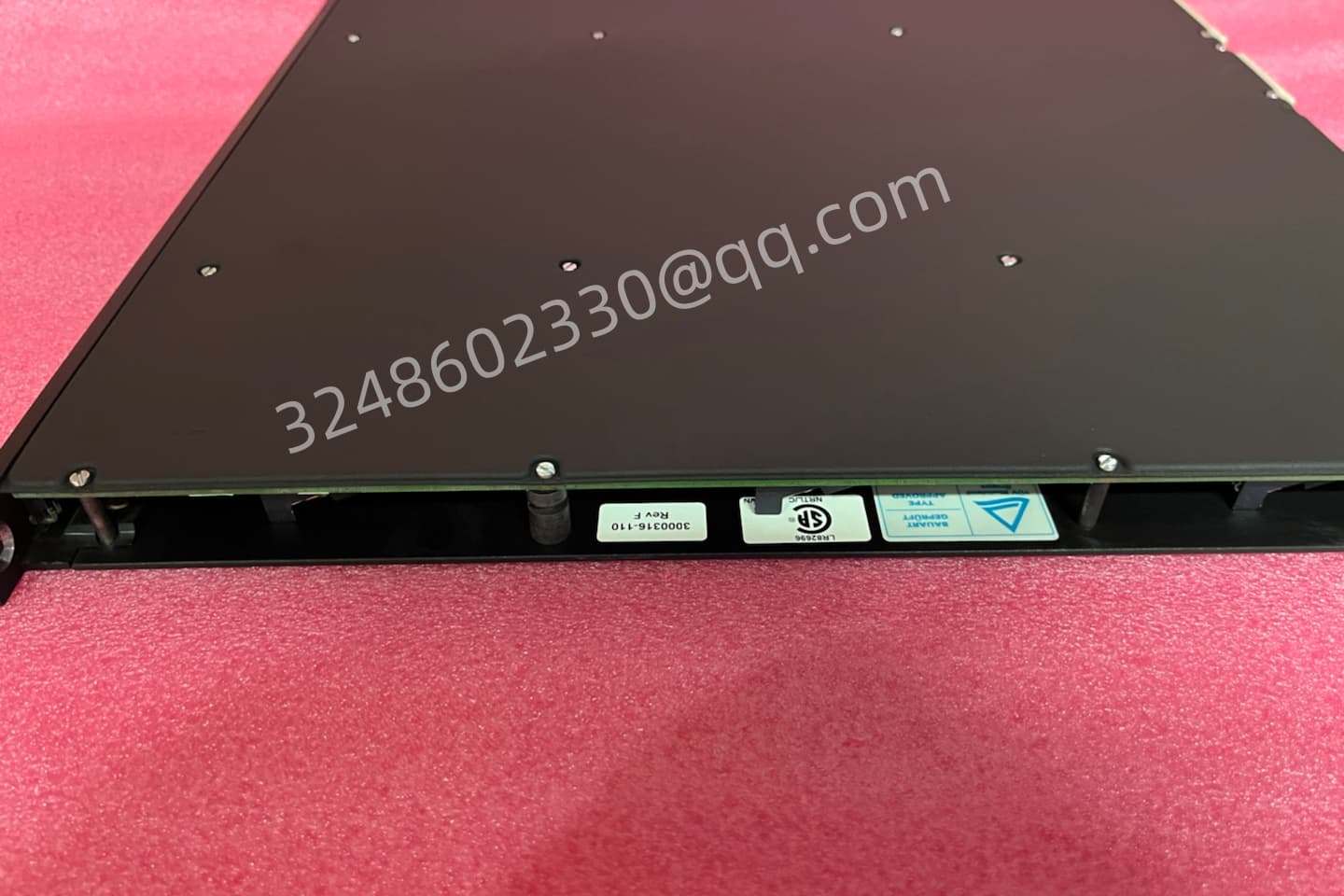

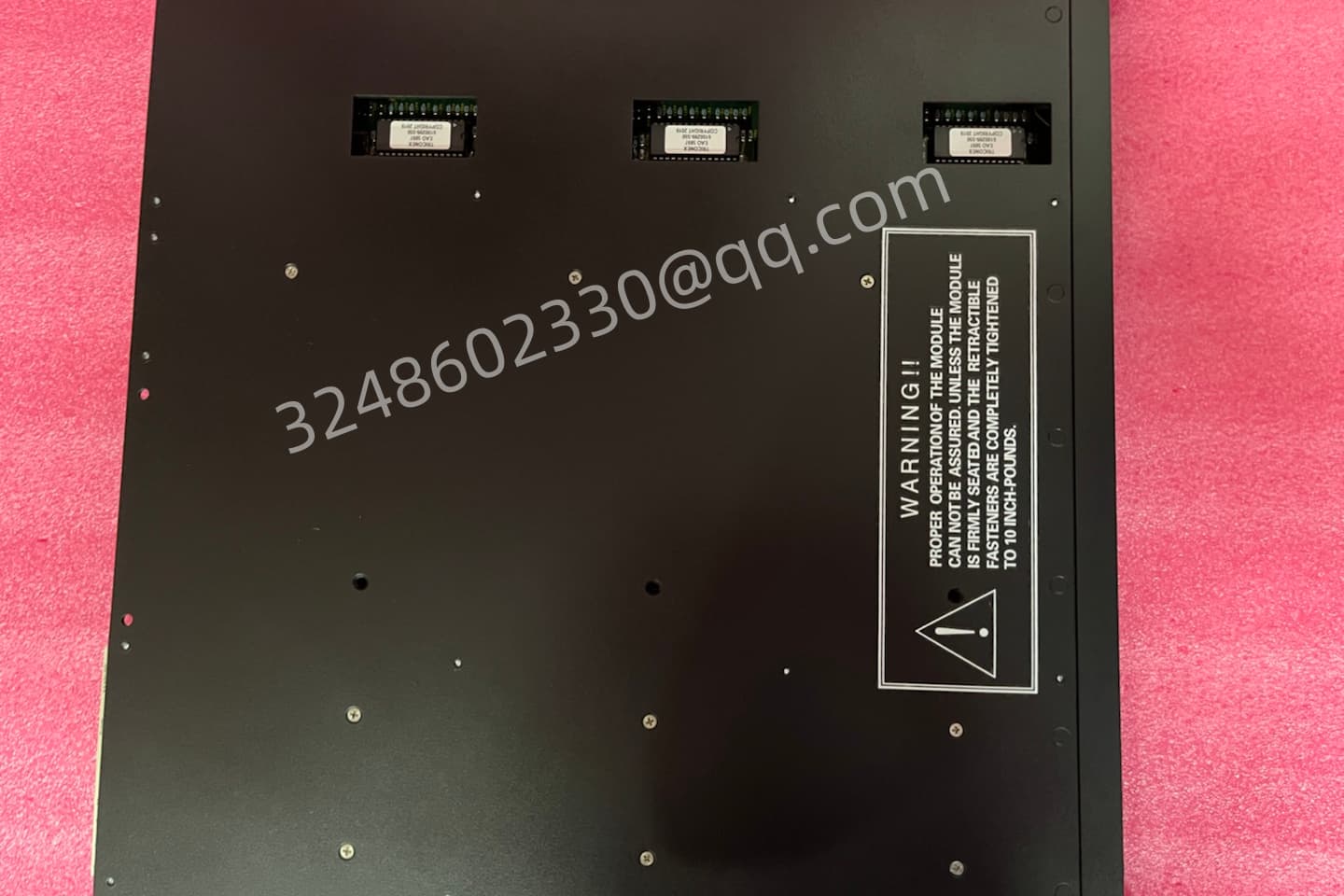

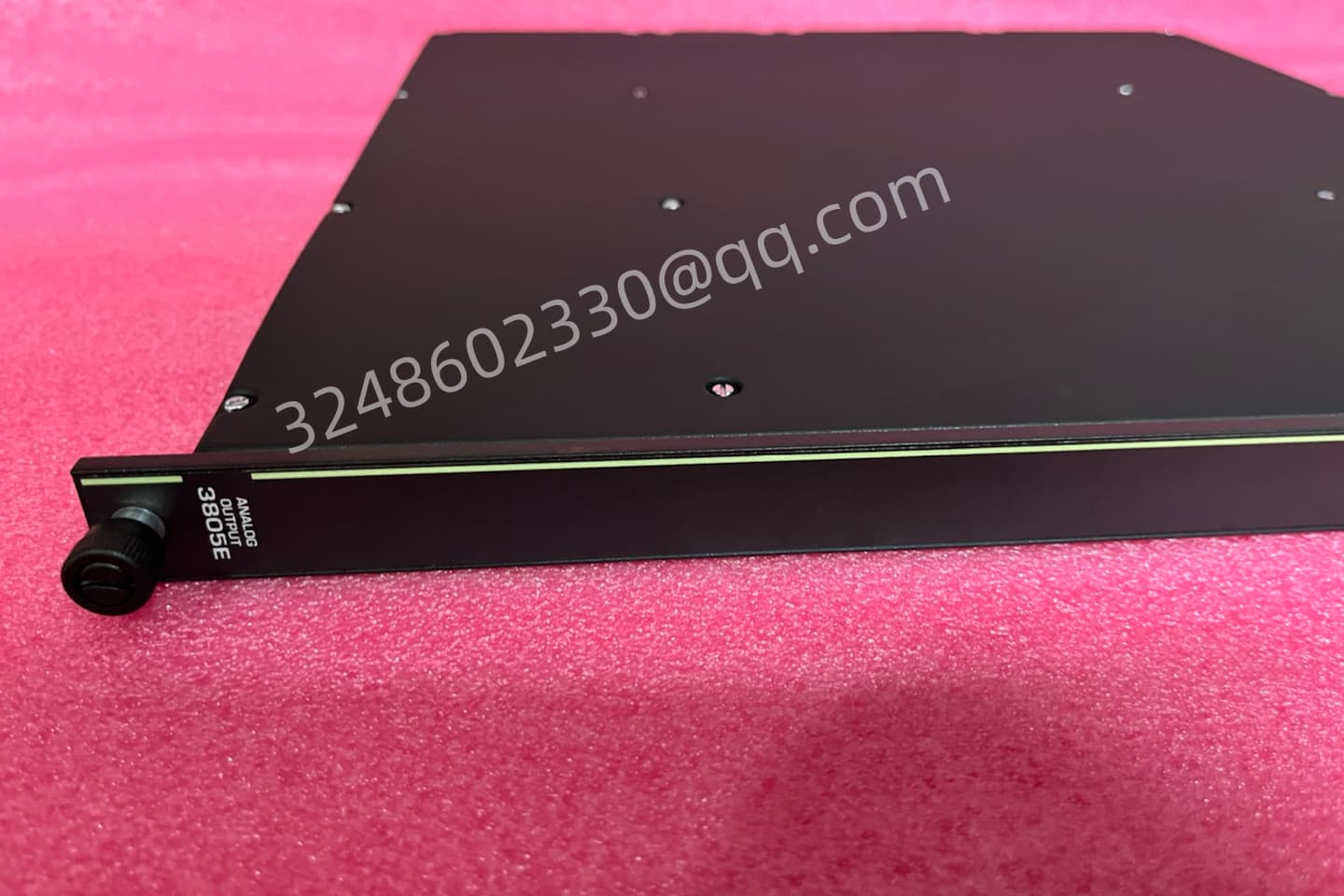

3805H Triconex 3805H 模拟量输出模块

【产品详情】

3805H Triconex 3805H 模拟量输出模块

类型 TMR、AO

输出电流范围 4-20 mA 输出（+6% 超量程）

点数 8 输出

孤立点 否，共回路，直流耦合

分辨率 12 位

输出精度 <0.25%（在 4-20 mA 范围内）

FSR （0-21.2 mA），从 32° 到 140°

F（0° 至 60° C）

外部回路电源 +42.5 VDC，最大值

（反向电压保护） +24 VDC，标称

输出环路功率

要求

负载（欧姆） 所需回路电源

250 > 20 VDC（最小 1 安培）

500 > 25 VDC（最小 1 安培）

750 > 30 VDC（最小 1 安培）

1000 > 35 VDC（最小 1 安培）

超量程保护 +42.5 VDC，连续

腿部故障时切换时间 < 10 ms，典型值

诊断指标

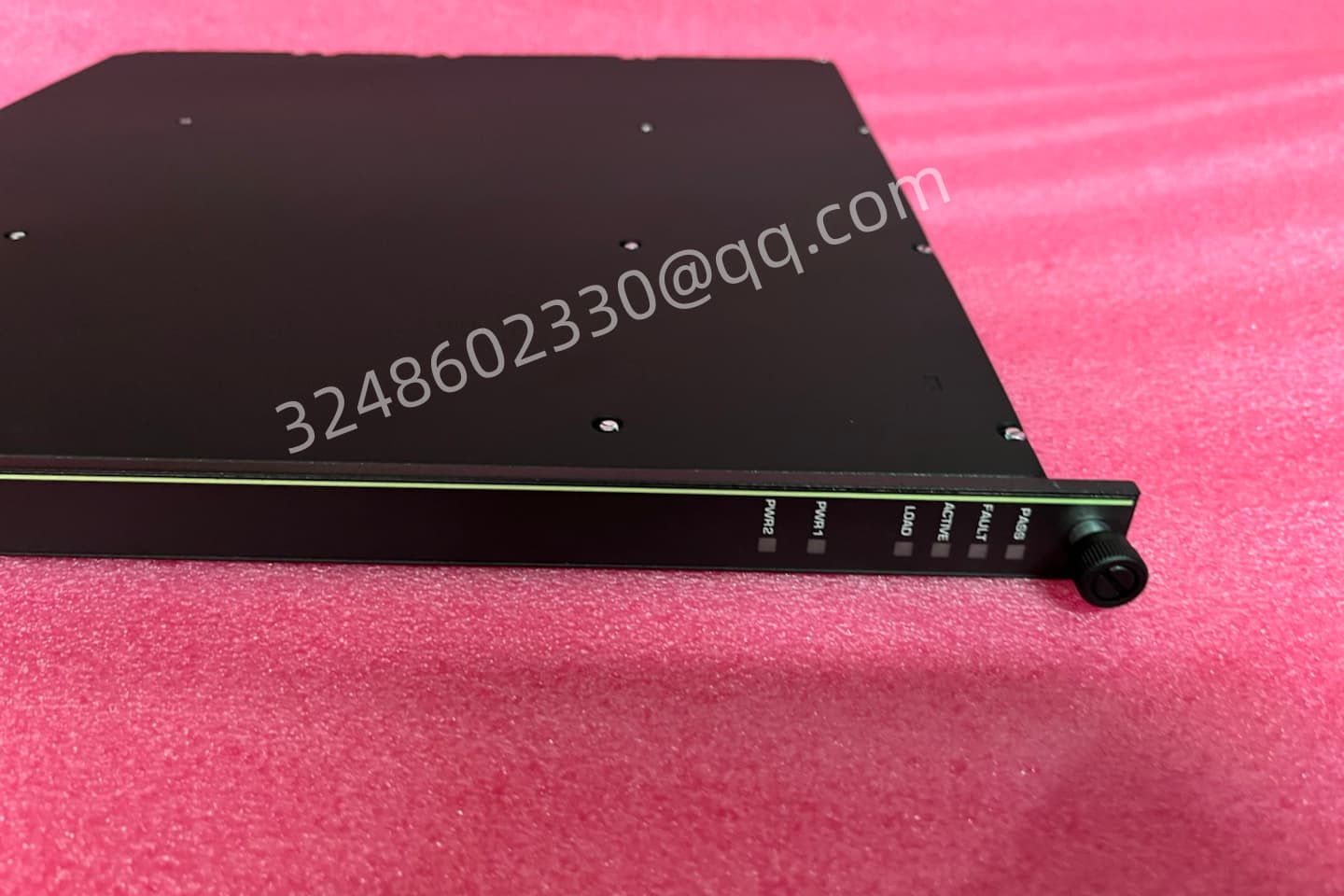

模块状态 通过、故障、活动、

（每个模块各一个） 负载、PWR1、PWR2

颜色 豌豆绿

3805H Triconex 3805H 模拟量输出模块

【英文介绍】

3805H Triconex 3805H analog output module

Type TMR or AO

Output current Range 4-20 mA output (+6% overrange)

Points 8 Output

Isolated point No, common loop, DC coupling

Resolution 12 bits

Output accuracy <0.25% (in the 4-20 mA range)

FSR (0-21.2 mA), from 32° to 140°

F (0° to 60° C)

External loop power + 42.5VDC, Max

(Reverse voltage protection) +24 VDC, nominal

Output loop power

demand

Load (Ohm) required loop power supply

250 > 20 VDC (min 1 amp)

500 > 25 VDC (min 1 amp)

750 > 30 VDC (min 1 amp)

1000 > 35 VDC (min 1 amp)

Over range protection + 42.5VDC, continuous

When the leg is faulty, the switching time is < 10 ms (typical value)

Diagnostic index

Module status Yes, Fault, Active,

(one for each module) Load, PWR1, PWR2

Color Pea Green
