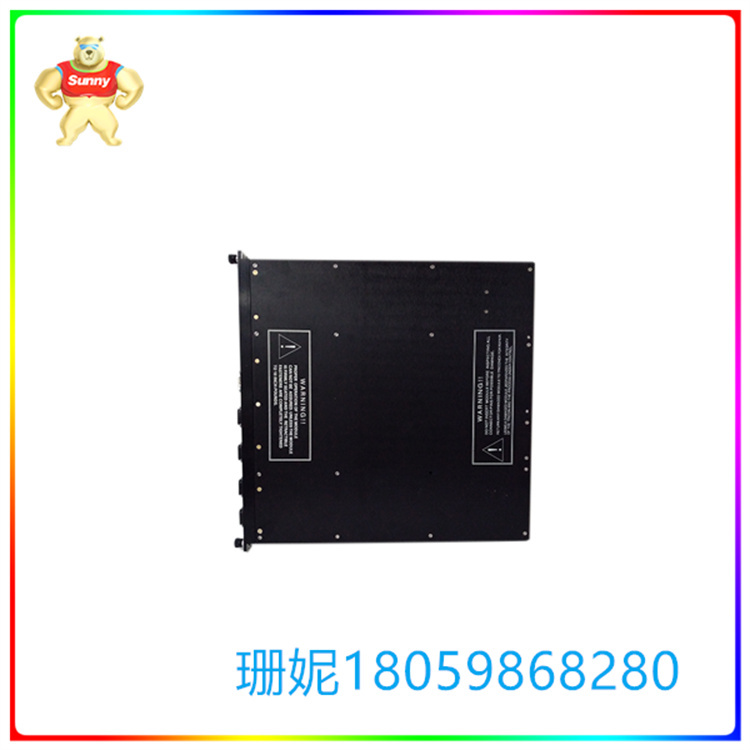

TRICONEX 4409 SMM(安全管理模块)作为Tricon控制器和霍尼韦尔通用控制网络(UCN)之间的接口，UCN是TDC-3000分布式控制系统的三个主要网络之一。
TRICONEX 4409 SMM作为UCN上的安全节点出现在霍尼韦尔系统中，并以全网络数据速率传输过程信息，以便在TDC-3000上的任何地方使用。SMM将Tricon控制器的所有别名数据(包括系统变量和系统别名)和诊断信息以霍尼韦尔操作人员熟悉的显示格式传输到操作工作站。
支持的TDC-3000版本级别，请咨询GCS (Global Client Support)中心或Honeywell Tac中心。更多信息请参见《SMM用户指南》。
TRICONEX 4409 SMM包括以下功能:
处理关键I/O点并将结果传递给DCS
处理Tricon控制器告警并将其传播到用户定义的DCS目的地
读取/写入别名数据以满足DCS请求
读取Tricon控制器诊断以供DCS显示
写保护锁定所有TDC-3000源对Tricon控制器的更改
从DCS同步时间
对于具有许多Tricon控制器(每个控制器包含一个smm)的工厂，点对点通信可以使用共享数据向下游Tricon控制器发出重大过程变化的警报
事件序列-将Tricon控制器事件数据传输到通用站进行显示或历史模块进行记录，以帮助确定工厂跳闸的原因并增加过程正常运行时间
热备能力，与霍尼韦尔网络不间断通信
该表列出了SMM TRICONEX 4409 型号的规格。
TRICONEX 4409 SMM板规格
UCN端口2隔离，交流耦合
UCN数据速率为每秒5mb
状态指示灯:模块状态“通过”、“故障”、“激活”
状态指示灯:低电池故障电池
状态指示灯:热备ready备用Rdy
状态指示灯:端口活动UCN A、UCN A端口Active UCN B、UCN B端口Active
状态指示灯:SMM正在发送Xmit
3503E-TRICONEX-输入模块32点数字24v交流/DC
3604A-TRICONEX-输出模块数字16点24VDCTMR OPTPISO
8301a-TRICONEX-24V TMR主电源
2750-2-TRICONEX-TRICON SETTERM AL5V电流
7400028-100-TRICONEX-机箱低密度主15插槽
RXM4200-TRICONEX-扩展器模块多模式光学遥控器
RXM4201-TRICONEX -远程扩展模块
8311-TRICONEX-电源高密度模块24VDC
2750-TRICONEX-接口模块2连接器5/10V
8102-TRICONEX-机箱远程扩展器RXSM
3614E-TRICONEX模块LI 24VDC
3617E-TRICONEX-模块DO48VDC 8PTTMR隔离
4119A-TRICONEX-模块EICM隔离500VDC
AI3351 - TRICONEX-模拟输入模块4-20MA 24VDC
