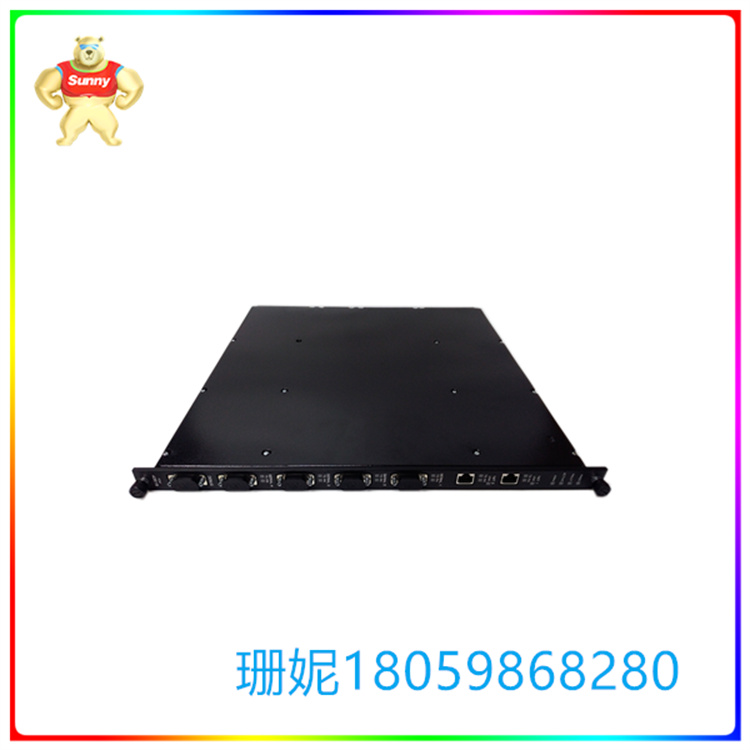

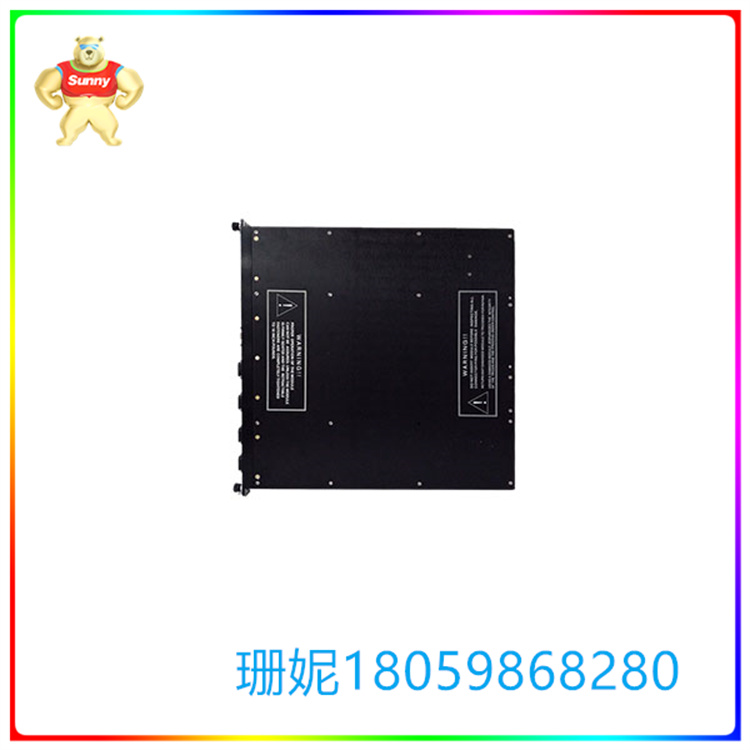

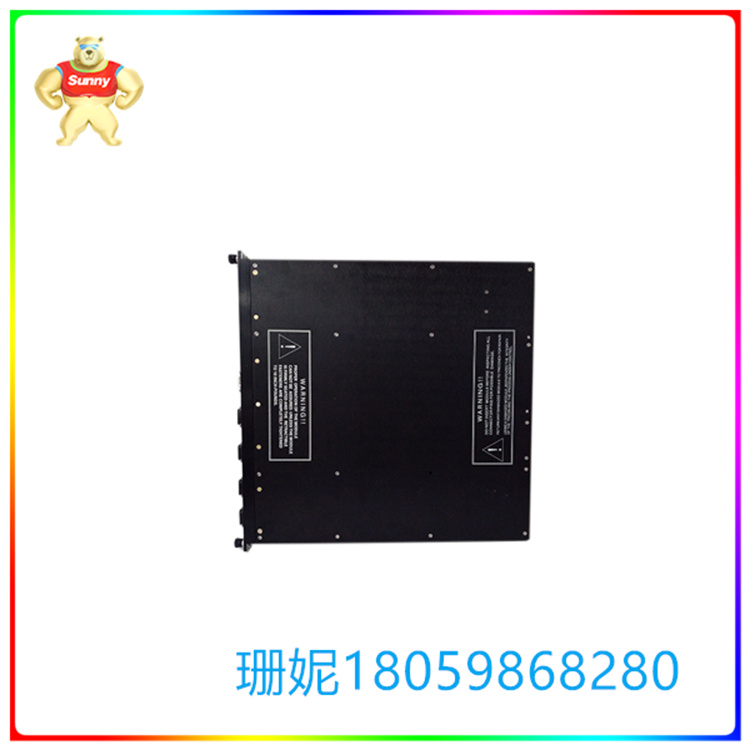

TRICONEX 4119 增强型智能通信模块
TRICONEX 4119 增强型智能通信模块(EICM)使Tricon控制器能够与Modbus设备(主设备或从设备)、trstation PC和打印机进行通信。单个Tricon高密控制器最多支持2个EICM模块，每个EICM模块位于一个逻辑槽位。这种安排总共提供了6个Modbus端口，2个trstation端口和2个打印机端口。(EICM不支持热备功能，但可以在控制器在线时更换故障的EICM。)
每个EICM有四个串行端口和一个并行端口，可以并发操作。四个串行端口是唯一寻址的，支持Modbus或trstation接口。Modbus通信支持RTU和ASCII两种模式。并行端口提供Centronics接口到打印机。
每个EICM支持的总数据速率为57.6千比特/秒，即四个端口的总数据速率必须小于等于57.6千比特/秒。
任何标准的Modbus设备都可以使用EICM与Tricon控制器通信，只要将别名分配给控制程序中使用的标签名(点)。有关更多信息，请参阅trstation开发人员指南。
该表列出了4119和4119A型EICM的规格。
4119和4119A EICM规范
串口RS-232, RS-422或RS-485，隔离到500 VDC
并口Centronics，隔离到500 VDC
协议三站，Modbus
支持Modbus功能:01读取线圈状态
支持Modbus功能:02读输入状态
支持Modbus功能:03读保持寄存器
支持Modbus功能:04读输入寄存器
支持Modbus功能:05修改线圈状态
支持Modbus功能:06修改寄存器内容
支持Modbus功能:07读取异常状态
支持Modbus功能:08环回诊断测试
支持Modbus功能:15强制多线圈
支持Modbus功能:16个预置多寄存器
通信速度1200、2400、9600或19200波特
状态指示灯:模块状态“通过”、“故障”、“激活”
