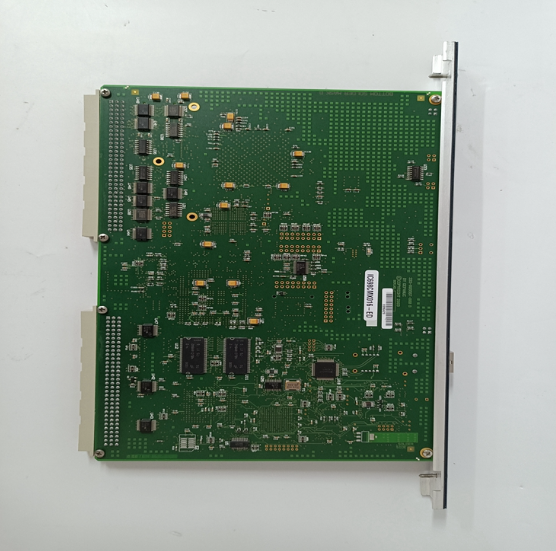

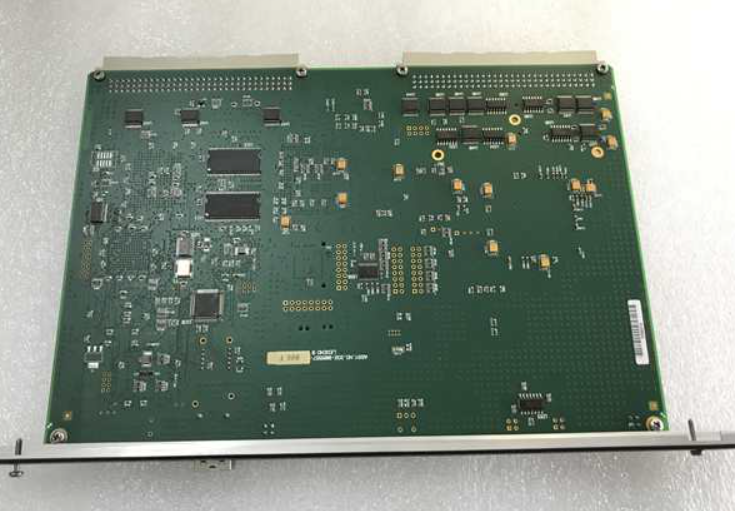

IC698CMX016-ED 控制存储器交换模块 具有奇偶校验功能

☆型号：IC698CMX016-ED 控制存储器交换模块 具有奇偶校验功能

【产品详情】

IC698CMX016-ED是一种控制存储器交换模块，常用于自动化控制领域，特别是PACSystem RX7i平台。该模块主要用于通过光纤网络在PLC（可编程逻辑控制器）之间提供确定性的数据共享。它配备了16MB的反射内存，具有奇偶校验功能，并专为LC型连接器设计的光纤端口，支持2.12 Gbaud的数据传输。此外，该模块能够与每个网络多达256个节点进行通信，并支持冗余传输模式操作。

品牌 GE发那科

系列 PACSystem RX7i

制造者 GE智能平台（前身）;艾默生自动化 （current）

制造者 GE发那科

零件编号 IC698CMX016

系列 PACSystem RX7i

IC698CMX016是可编程自动化控制器 （PAC） 的 PACSystem RX7i 平台的控制存储器交换模块。该组件本质上是一个存储器模块，但是，IC698CMX016的主要功能是使用反射式存储器技术通过光纤网络在PLC和兼容设备之间提供确定性的数据共享。

该模块配备 16 MB SDRAM 反射式内存，具有奇偶校验功能。它安装在 RX7i 机架上，并占用背板的单个插槽。该模块独立于 CPU，因为它不需要任何 CPU 处理即可运行。此外，它还与 VMIC 5565 系列反射式存储器件网络兼容。

IC698CMX016的通信接口包括一个 LC 光纤端口，该端口支持多模光纤介质上 2.12 Gbaud 的传输速度，最大距离为 300 米或 984.25 英尺，支持的动态数据包大小范围从 4-64 字节，最大网络传输速率为 43 MB/秒（4 字节数据包）到 174 MB/秒（64 字节数据包）。该内存模块能够与每个网络多达 256 个节点进行通信，并支持冗余传输模式操作。

☆型号：IC698CMX016-ED 控制存储器交换模块 具有奇偶校验功能

【英文介绍】

IC698CMX016-ED is a control memory switch module commonly used in the field of automation control, especially the PACSystem RX7i platform. The module is mainly used to provide deterministic data sharing between PLCS (programmable logic controllers) over a fiber optic network. It comes with 16MB of reflected memory, parity checking, and a fiber optic port designed for LC type connectors that supports 2.12 Gbaud data transfer. In addition, the module is capable of communicating with up to 256 nodes per network and supports redundant transport mode operation.

Brand GE Fanuc

Series PACSystem RX7i

Manufacturer GE Intelligent Platform (predecessor); Emerson Automation (current)

Manufacturer GE Fanuc

Part number IC698CMX016

Series PACSystem RX7i

The IC698CMX016 is a control memory switch module for the PACSystem RX7i platform of the Programmable Automation Controller (PAC). The component is essentially a memory module, however, the main function of the IC698CMX016 is to provide deterministic data sharing between the PLC and compatible devices over a fiber optic network using reflective memory technology.

The module is equipped with 16 MB of SDRAM reflective memory with parity check. It is mounted on the RX7i rack and occupies a single slot in the backplane. This module is CPU independent because it does not require any CPU processing to run. In addition, it is compatible with the VMIC 5565 series reflective memory device network.

The communication interface of the IC698CMX016 includes an LC fiber port that supports 2.12 Gbaud transfer speeds over multimode fiber media over a maximum distance of 300 meters or 984.25 feet, and supports dynamic packet sizes ranging from 4-64 bytes. Maximum network transfer rates range from 43 MB/ s for 4-byte packets to 174 MB/ s for 64-byte packets. The memory module is capable of communicating with up to 256 nodes per network and supports redundant transport mode operation.

☆型号：IC698CMX016-ED 控制存储器交换模块 具有奇偶校验功能
