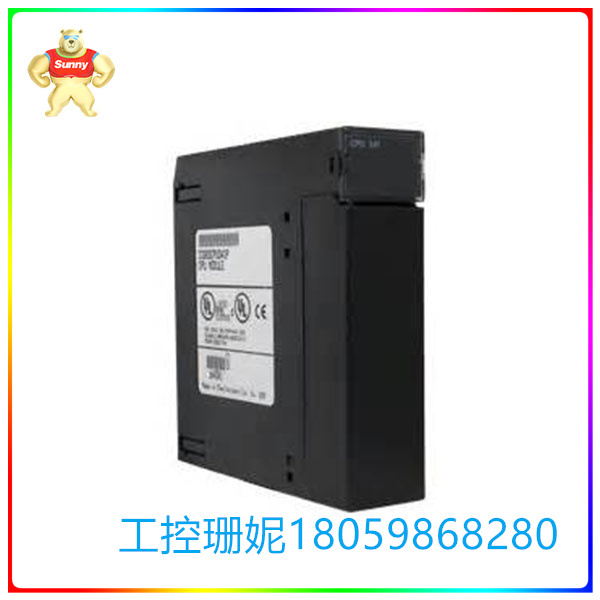

>>>>>型号:IC693CPU341 单插槽 CPU 模块 扩展底板
【功能描述】
产品描述
一般： IC693CPU341 模块是 GE Fanuc 90-30 系列的成员，是一个单插槽 CPU 模块配备 5 个底板。除了 1 个 CPU 底板外，它还包含 4 个远程和/或扩展底板。它配备了 80C188XL 处理器。
电源：运行频率为 20 MHz，需要 +5 VDC 额定电源的 490 毫安负载。该模块在 0 至 60 摄氏度（或 32 至 140 华氏度）的环境温度范围内运行。
内存：此 CPU 的典型 CAN 速率为每 1K 逻辑（也称为布尔触点）0.3 毫秒。该IC693CPU341的最大用户程序存储器为80K字节，寄存器存储器（%R）为9999字;1280 位的离散全局存储器 （%G）、1024 位的内部线圈 （%M）、256 位的输出（临时）线圈 （%T） 和 128 位的系统状态引用 （%S）（%S、%SA、%SB、%SC 各有 32 位）。
I/O：模拟输入 （%AI） 和输出 （%AQ） 分别为 1024 和 256 字。离散输入 （%I） 和输出 （%Q） 各为 512。它有 16 字 （%SR） 系统寄存器，仅用于参考表查看，不能在用户逻辑程序中引用。
具体：该CPU具有单个内置串行端口，该端口需要连接到系统中使用的PLC电源的连接器。该端口支持 SNP/SNP-X 从站协议。该IC693CPU341具有 PCM/CCM 兼容性，但它确实需要 CMM 模块才能支持 SNP/SNP-x 主站、CCM 或 RTU 从站支持。它还需要一个 PCM 模块来支持 RTU 主站。
LAN：IC693CPU341安装了局域网 （LAN）。此功能允许 CUP 支持各种选件模块，例如 FIP、Profibut、多点、以太网、GBC、GMC 和 GCM+ 选件模块。它的早期版本具有RAM和可选的EPROM或EEPROM用于存储器。从硬件版本 IC693CPU341-J 和固件版本 4.61 开始，新版本仅支持 RAM 和可选闪存，以满足额外的内存需求。
>>>>>型号:IC693CPU341 单插槽 CPU 模块 扩展底板
【英文介绍】
Product description
General: The IC693CPU341 module is a member of the GE Fanuc 90-30 series and is a single-socket CPU module equipped with five backboards. In addition to one CPU backboard, it contains four remote and/or extended backboards. It is equipped with an 80C188XL processor.
Power Supply: Operating at 20 MHz, requires a 490 MA load of +5 VDC rated power supply. The module operates in an ambient temperature range of 0 to 60 degrees Celsius (or 32 to 140 degrees Fahrenheit).
Memory: The typical CAN rate for this CPU is 0.3 milliseconds per 1K logic (also known as Boolean contacts). The maximum user program memory of the IC693CPU341 is 80K bytes, and the register memory (%R) is 9999 words. 1280-bit discrete global memory (%G), 1024-bit internal coil (%M), 256-bit output (temporary) coil (%T), and 128-bit system state reference (%S, %SA, %SB, and %SC each have 32 bits).
I/O: Analog input (%AI) and output (%AQ) are 1024 and 256 words, respectively. The discrete input (%I) and output (%Q) are 512 each. It has a 16-word (%SR) system register, which is used only for reference table viewing and cannot be referenced in user logic programs.
Specific: The CPU has a single built-in serial port that requires a connector to be connected to the PLC power supply used in the system. This port supports the SNP/SNP-X slave protocol. The IC693CPU341 has PCM/CCM compatibility, but it does require a CMM module to support SNP/ SNP-X master, CCM, or RTU slave support. It also requires a PCM module to support the RTU master station.
LAN: IC693CPU341 The local Area Network (LAN) is installed. This feature allows CUP to support various option modules such as FIP, Profibut, Multipoint, Ethernet, GBC, GMC, and GCM+ option modules. Earlier versions of it had RAM and an optional EPROM or EEPROM for memory. Starting with hardware version IC693CPU341-J and firmware version 4.61, the new version only supports RAM and optional flash memory to meet additional memory requirements.
