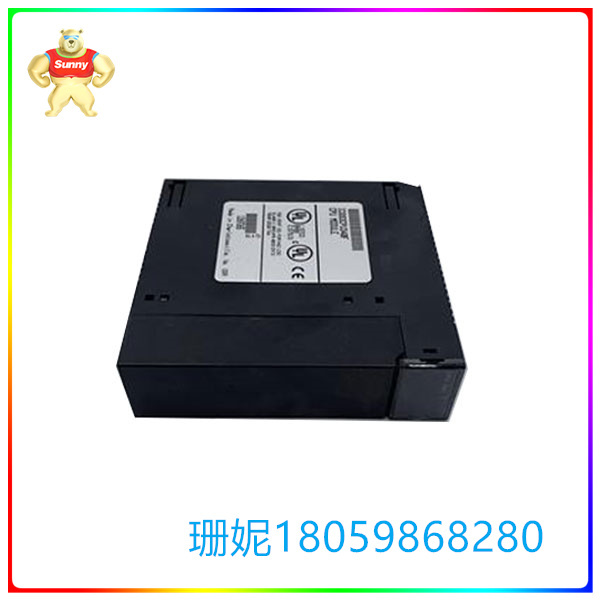

>>>>>型号:IC693CPU340 单插槽CPU 四个扩展底板
【功能描述】
产品描述
IC693CPU340是一个单插槽CPU 340模块，具有32 KB用户内存和10K寄存器。它为每个系统配备一个 CPU 底板和四个扩展底板。IC693CPU340 的电源需要 +5 VDC 电源的 350 毫安负载。它使用处理器 80188，处理速度为 10 兆赫兹。 IC693CPU340 的工作温度为 0 至 60 摄氏度（32 至 140 华氏度）。通常，IC693CPU340的扫描速率为每 1K 逻辑（布尔触点）0.3 毫秒。固件作为最高的用户程序内存发出 9.0、240K 字节。当前用户程序存储器的确切大小取决于为 %R、%AI 和 %AQ 组成的字存储器类型设计的数字。它还具有 512 个离散输入和离散输出点。CPU 340 具有 1280 位的离散全局存储器 -%G
IC693CPU340模拟输入-%A1和模拟输出-%AQ分别由128个字和64个字组成。此外，它包括一个具有16个字的系统寄存器，该寄存器只能用于引用表查看，并且不允许在用户逻辑程序中引用。该模块的时间计数通常为 680，并存在移位寄存器。该模块具有内置端口 1（使用 PLC 电源上的连接器）。此端口支持 SNP/SNP-X 从站协议，这些协议需要 CMM 模块用于 SNP/SNP-X 主站。在通信方面，它有一个局域网 - 引导多点。它还为以太网、FIP、Profibus、GBC、GCM 和 GCM+ 选件模块提供帮助。IC693CPU340使用RAM和可选的闪存作为存储器存储，以存储必要的数据。
技术规格
处理器速度 ： 20兆赫
I/O 点数 ： 512
寄存器存储器： 19.9KB字节
浮点数学： 不
16位系统
处理器： 型号：80C188XL
>>>>>型号:IC693CPU340 单插槽CPU 四个扩展底板
【英文介绍】
Product description
The IC693CPU340 is a single-slot CPU340 module with 32 KB of user memory and 10K registers. It is equipped with one CPU backboard and four expansion backboards for each system. The power supply for the IC693CPU340 requires a 350 mah load from a +5 VDC power supply. It uses a processor 80188 with a processing speed of 10 megahertz. The IC693CPU340 operates from 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit). Typically, the IC693CPU340 has a scan rate of 0.3 milliseconds per 1K logic (Boolean contacts). Firmware as the highest user program memory issued 9.0, 240K bytes. The exact size of the current user program memory depends on the number designed for the word memory type composed of %R, %AI, and %AQ. It also has 512 discrete input and discrete output points. The CPU 340 has 1280 bits of discrete global memory -%G
The IC693CPU340 analog input -%A1 and analog output -%AQ consist of 128 words and 64 words respectively. In addition, it includes a system register with 16 words, which can only be used for reference table viewing and is not allowed to be referenced in user logic programs. The module usually has a time count of 680 and a shift register. The module has a built-in port 1 (using the connector on the PLC power supply). This port supports SNP/SNP-X slave protocols that require the CMM module for SNP/SNP-X master. In terms of communication, it has a local area network - bootstrap multipoint. It also provides assistance for Ethernet, FIP, Profibus, GBC, GCM, and GCM+ option modules. The IC693CPU340 uses RAM and optional flash memory as memory storage to store the necessary data.
Technical specification
Processor speed: 20 MHZ
I/O count: 512
Register memory: 19.9KB bytes
Floating point math: No
16-bit system
Processor: Model: 80C188XL
